消防报警管理控制中心,气体灭火实训系统

作者:    来源:    发布时间:2020-1-10 10:53:54

TRY-X119型 消防报警管理控制中心

TRY-X119型 消防报警管理控制中心  系统功能
1、火灾自动报警系统具备火灾的自动报警、手动报警、通信和网络信息报警,并应实现火灾救灾设备的控制及与相关系统的联动控制。
2、火灾自动报警系统由设置在控制中心的中央级监控管理系统、车站和车辆基地的车站级监控管理系统、现场级监控设备及相关通信网络等组成。
3、火灾自动报警系统的中央级监控管理系统宜由操作员工作站、打印机、通信网络、不间断电源和显示屏等设备组成,并应具备下列功能:
(1)接收全线火灾灾情信息,对线路消防系统、设施监控管理;
(2)发布火灾涉及有关模拟车站消防设备的控制命令;
(3)与各站地火灾自动报警系统进行通信联络;
4、火灾自动报警系统的由火灾报警控制器、消防控制室图形显示装置、打印机、不间断电源和消防联动控制器手动控制盘等组成,并应具备下列功能:
(1)与火灾自动报警系统中央级管理系统及本站现场级监控系统间进行通信联络;
(2)管辖范围内实时火灾的报警,监视车站管辖内火灾灾情;
(3)采集、记录火灾信息,并报送火灾自动报警系统中央监控管理级;
(4)显示火灾报警点,防、救灾设施运行状态及所在位置画面;
(5)控制地铁消防救灾设备的启、停,并显示运行状态;
(6)发布火灾联动控制指令。
5、火灾自动报警系统现场控制级由输入输出模块、火灾探测器、手动报警按钮、消防电话及现场网络等组成,并应具备下列功能:
(1)监视模拟各站管辖范围内灾情,采集火灾信息;
(2)消防泵的低频巡检信号、运行状态、设备故障、管压力信号;
(3)监视消防电源的运行状态;
(4)监视各站所有消防救灾设备的工作状态。
 6、广播消防电话监控中心可通过电话呼叫,通知消管人员,并自动记录通话语音,管理人员可通用户权限查阅通话记录
(1)通过安装在消防通道及应急消防点话机与消防电话中心联接,便于消防火灾点可通过消防人员紧急通知消防管中心。
(2)消管中心可通广播中心机进行广播
(3)广播中心具用自动火灾广播和人员喊话等功能,
(4)背景音播放与火灾自大动切换等功能

TRY-X119型 消防报警管理控制中心

二、

TRY-X119型 消防报警管理控制中心  技术参数
1、工作电压:单相三线220V±5%  50Hz
2、整机容量:<1000W
3、外型尺寸:1800×700×1450cm3
4、安全保护:具有漏电自动保护装置
5、故障设置:具有故障设置系统
三、

TRY-X119型 消防报警管理控制中心  实训项目
1、喷淋灭火系统与消防报警系统联动
2、消防联动动主机的设置
3、消防联动主机的联动编程
4、消防探测器的便用与编码
5、消防系统模块的作用与联接
6、广播主机的操作,火警状态下紧急广播的切换操作
7、单点广播,广播话筒的操作,系统功能设置;
8、背景音乐下的火警紧急广播切换
9无人执勤时应广播的自动切换设置
10、广播分配主机的操作,软件设置错误的判断与纠正
11.与消防报警系统的互联操作,线路故障的判断与处理
12.火警通讯主机的操作,系统功能设置
13.主机与电话分机的通讯操作,分机电话的操作
14、监控中心管理软件的使用

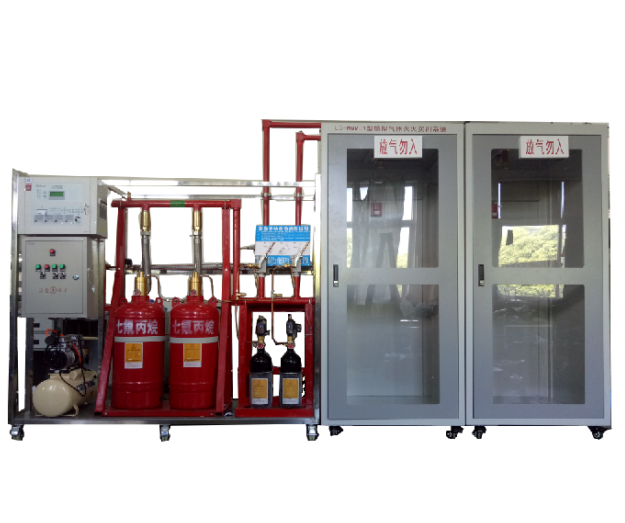

TRY-XQT01型 气体灭火实训系统

    TRY-XQT01型 气体灭火实训系统主要由灭火剂存储容器、集流管、选择阀、喷嘴、气体释放警报器、气体灭火控制器和手自动转换开关等设备组成。系统设备采用区域式分布设置,通过管网架连接设备房气灭区域,实现气体灭火系统现场级维护与检修。

    TRY-XQT01型 气体灭火实训系统系统配置管网灭火装置与消防自动报警系统联动。当防护区发生火灾时,火灾探测器动作,气体灭火控制器确认火警并输出启动信号,使气体灭火装置动作释放灭火剂,或由人员确认火警后按下防护区门外的手动启动按钮,从而将阀门打开喷放灭火剂。

    其中,配套气体灭火控制器:感烟感温探测器、气体灭火控制器、声光报警器、放气指示灯、紧急启停按钮、输入输出模块等配套气体喷洒指示灯,安装在被保护场所的入口处,提醒人员注意并采取相应的措施。

TRY-XQT01型 气体灭火实训系统

一、

TRY-XQT01型 气体灭火实训系统   系统参数
1、系统灭火方式:全淹没,最大单区保护面积:60m²;
2、系统公称工作压力(20℃):一级为2.5MPa、
3、系统使用最大工作压力:一级为4.2MPa、
4、系统使用最小工作压力:一级为2.0MPa、
5、灭火剂最大充装密度:一级为≤1120kg/m³;
6、模拟启动瓶充装压力(20℃):4.0MPa;
7、喷头设计工作压力:一级≥0.6MPa;单支喷头保护半径R:喷头安装高度<1.5m时,R≤4.5m;喷头安装高度>1.5m时,R≤7.5m。
8、喷头保护高度:最大安装高度h≤6.5m;最小安装高度h≥0.3m
9、系统有延时启动功能:延时30S;
10、灭火剂喷射时间:≤10s;
11、灭火系统工作环境温度:0℃~+50℃;
12、系统启动方式:自动、电气手动、机械应急手动操作;
13、系统启动电源:DC24V±3V、1.1A;
14、模拟灭火剂贮存瓶规格:30L、
二、

TRY-XQT01型 气体灭火实训系统  系统技术指标:
1、工作电压:单相三线220V±5%  50Hz
2、整机容量:<1500W
3、外型尺寸:3000×1000×1800cm3
4、安全保护:具有漏电自动保护装置
5、故障设置:具有故障设置系统
三、

TRY-XQT01型 气体灭火实训系统  操作实训项目:
1、管网式早期探测报警系统的作用
2、管网式早期探测控制系统的模拟实训
3、系统原理桔构与管网设计
4、报警点的设置功能
5、气体灭火实训
6、与消防联动系统的联网编程功能
7、气体探测报警哭器安装实训
