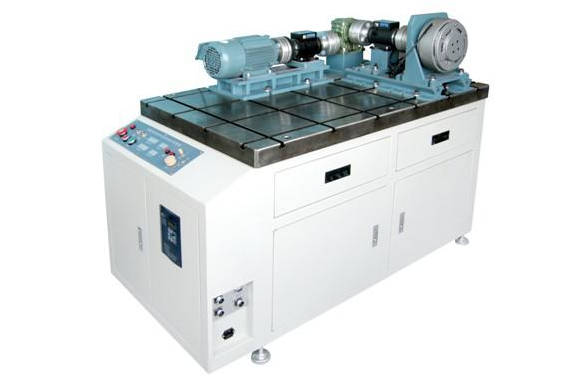

TRY-ZSII 机械系统传动创意组合综合测试实验台

TRY-ZSII 机械系统传动创意组合综合测试实验台

机械系统传动创意组合综合测试实验台集变频调速控制技术、磁粉制动控制技术、检测控制技术及应用计算机技术于一体,运用计算机强大的数据处理功能,做到同步采集、全程跟踪,确保采样数据的正确、真实,并能适时显示或绘制各项参数及所需曲线,真正达到人机一体的设计要求,是各大专院校的理想科研实验设备

TRY-ZSII 机械系统传动创意组合综合测试实验台

机械系统传动创意组合综合测试实验台实验内容及项目:

(1)实验台运用全新的创新概念,采用工业用HT平台,配有工业机械传动中常用的蜗轮蜗杆减速器,摆线针轮减速器,正齿轮减速器,V型带传动,同步带传动,平皮带传动及链传动七种基本机械传动部件,可根据课程要求,由学生自行拼装,搭接各种机械传动机构。

(2)实验台由变频电机作为原动件,磁粉制动器为负载,其传输方式采用弹性联轴器联接,通过转矩转速传感器,采样控制卡,计算机(或工控机),测控软件,利用实验台的自动控制和手动控制技术,测试机械传动装置的传动性能参数。如转速,扭矩,并绘制出传动比、扭矩、转速、功率等曲线。通过对不同机械传动装置性能参数曲线的对比,分析比较不同的机械传动方案的性能特点。

(3)实验台除设计有自动控制测试功能外,还具有手动控制测试功能:实验台控制柜控制操作面板上设有输入、输出扭矩和转速LED数码显示器,采用"手动方式"通过抄录实验显示数据,可脱开计算机人工分析绘制实验曲线,作出实验报告。

(4)可用于科研生产,在10Nm-50Nm范围内对各种新型齿轮减速器、变速轴承减速器等进行性能测试。

典型拼装组合传动机构类型:

(1)摆线针轮传动

(2)圆柱齿轮传动

(3)蜗轮蜗杆传动

(4)带传动:三角皮带传动、平皮带传动、同步带传动

(5)滚子链传动

(6)带链组合传动

(7)带齿轮传动

(8)滚子链齿轮传动

(9)摆线针轮圆柱齿轮组合传动

(10)弹性柱销联轴器传动

主要技术参数:

(1)交流变频电机:电压220V 功率:0.55KW 额定转矩5.8N.M

(2)变频控制器调速范围:功率0.75KW  转速0-1500r/min 精度0.1%

(3)磁粉制动器加载范围:转矩0-50N·M  容许滑差率:1.1KW

(4)转矩,转速传感器额定转矩10 N·m 转速范围:0-6000r/min 额定转矩50 N·m 转速范围:0-5000r/min

(5)外形尺寸: 1340×730×1150(mm)

(6)重量:600kg
