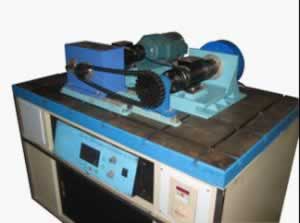

TRYJX-109 机械传动创新组合及综合参数测试分析实训台

TRYJX-109 机械传动创新组合及综合参数测试分析实训台

(一)机械传动创新组合及综合参数测试分析实训台描述:

实训设备是目前国内机电一体化实训设备中技术先进、系统稳定性好、测试精度高(可达到0.1%FS)的一种新型机械设计实训台,着眼于培养学生创新和动手能力及工程实践能力,也可用于科研实训。实训设备电控操作面采用了国内外流行现金的超高亮、宽视角液晶显示屏(240X128点阵),全中文显示、清晰、直观,是各高校首选的实训设备。

(二)机械传动创新组合及综合参数测试分析实训台主要技术参数:

交流变频电机功率:220V,0.75KW;同步转速1500r/min;

磁粉制动器加载范围:0-50N.m

变频控制器:功率0.75KW,调速范围:0-1650r/min,调速精度0. 1%

扭矩传感器:额定转矩10N.m;转速范围0~4000r/min;

扭矩传感器:额定转矩50N.m;转速范围0~4000r/min;

外形尺寸:1100×750×750mm

重量:420kg

(三)机械传动创新组合及综合参数测试分析实训台特点:

1、实训台采用模块化结构,配备了最齐全的传动零部件库;

2、工作平台采用铸铁件,厚50mm,经过刨、铣、磨、精铲,平整美观。

3、实训台采用新型全数字智能扭矩传感器,可直接测静态和低转速扭矩而无需工控机等额外的辅助设备。

4、无需使用三相电源,安装使用方便

(四)机械传动创新组合及综合参数测试分析实训台主要实训内容:

1、拼装10中常见机械系统传动组合方案;

2、自动测试出机械传动性能参数,如转速n(r/min),扭矩M(N.m)、功率N(Kw)、传动比I、效率(η),并对测试结果进行分析、处理。

3、通过测试常见机械传动组成的不同传动系统(如带传动、链传动、齿轮传动、摆线针轮传动、蜗杆传动等)的参数曲线,掌握机械传动合理优化布置的基本要求;

4、认识实训台的工作原理,掌握计算机辅助实训的新方法。

机械传动创新组合及综合参数测试分析实训台
