TRY-760B型中级电工考核柜,电拖实训柜设备
作者: 来源: 发布时间:2019-7-20 12:12:16

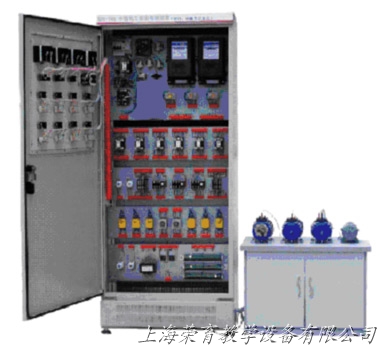

TRY-760B型中级电工、电拖实训考核装置
一、TRY-760B型中级电工、电拖实训考核装置产品特点:
TRY-760B型中级电工、电拖实训考核装置是按照劳动社会保障部颁发的“工人技术等级标准”和“职业技能鉴定规范”的内容要求,根据初级电工培训考核的实际情况而设计的新一代集培训学习、理论验证、实际操作能力、考核鉴定于一体的多功能柜式设备。整台设备以标准的电气控制柜为主柜,利用柜体的双面空间,布置电器 及配套实验器材,能完成初级电工考核鉴定中的电力拖动控制与照明电路的实操项目,该电工、电拖实训考核装置坚持理论联系实际的原则,突出技能训练,注重针对性、实用性、科学性,经全国多家职业技能训练中心、职校、技校使用证明,该柜体设计合理、实操方便,占地面积少。为延长电器的使用寿命,各电器的接点都与接线端子相连,再让学生在接线端子上接线,连接电机、电器来完成各项控制实验,有效降低材料消耗,延长使用寿命。该套设备适用于各劳动职业技能鉴定部门,同时适应各大、中专、技校、职校初级电工、电拖专业教学与实训考核。
二、结构及电器配置:
该装置按标准电气控制柜设计制造规格,充分利用双面位置,柜内装有完成各种照明电路所需的单相电度表、日光灯、单联开关、插座、感应开关、漏电开关等,以及电气控制所需要的多种低压电器,如漏电断路器、熔断器、电流互感器、交流接触器、时间继电器、热继电器、中间继电器、行程开关、按钮、信号灯、转换开关、电压表、电流表、功率表及电度表等,为了延长电器使用寿命,各电器的接点都与接线端子相连,再由接线端子与被控制电气连接。
三、主要技术参数:
1、输入电源:电压AC380V±5%,电流5A。
2、外形尺寸:700cm×500cm×1700cm
3、设备重量:230Kg
四、实验操作项目:
1.触摸开关控制白炽灯电路; 2.白炽灯控制电路; 3.人体感应开关控制楼梯白炽灯电路; 4.声控开关控制楼梯白炽灯电路; 5.日光灯控制电路; 6.单相电度表直接安装电路; 7.单相电度表间接安装电路; 8.单相电动机控制电路; 9.并励直流电动机调磁调速电路; 10.并励直流电动机电枢回路串电阻调速电路; 11.并励直流电动机电枢回路串电阻二级起动 控制电路; 12.并励直流电动机电枢反接法正反转控制电路; 13.电流互感器与电流表配用接线电路; 14.电压表、电流表安装电路; 15.三相四线有功电度表直接安装电路; 16.三相四线有功电度表间接安装电路; 17.三相四线无功电度表直接安装电路; 18.三相四线无功电度表间接安装电路; 19.一台电流互感器用于单相回路的接线电路; 20.两台电流互感器接成不完全星形接线电路; 21.三台电流互感器接成星形接线电路; 22.两台电流互感器差接接线电路; 23.三台电流互感器接成三角形接线电路; |
24.万能转换开关和电压表测量三相电压接线 电路; 25.异步电动机点动控制电路; 26.异步电动机自锁控制电路; 27.具有过载保护自锁控制电路; 28.异步电动机单向点动、起动控制电路; 29.异步电动机两地控制电路; 30.异步电动机联锁正反转控制电路; 31.正反转点动、起动控制电路; 32.双重联锁正反转控制电路; 33.自动往返控制电路; 34.位置开关作自动停止正反转起动控制电路; 35.带有点动的自动往返控制电路; 36.异步电动机星、三角控制电路; 37.接触器控制星、三角控制电路; 38.串电阻降压起动控制电路; 39.异步电动机反接制动控制电路; 40.异步电动机能耗制动控制电路; 41.双速电动机的切换运行控制电路; 42.手动顺序起动控制电路; 43.自动顺序起动控制电路; 44.C620-1型车床控制电路; 45.电动葫芦 电气控制电路; 46.Y3150型滚齿机控制电路; |
注:本装置配备2台三相异步电动机(180W),一台双速三相异步电动机(180W),一台直流电动机(180W)。
