船舶锚机电气控制技能实训装置 船舶起货机电气控制技能实训装置

船舶锚机电气控制技能实训装置 船舶起货机电气控制技能实训装置

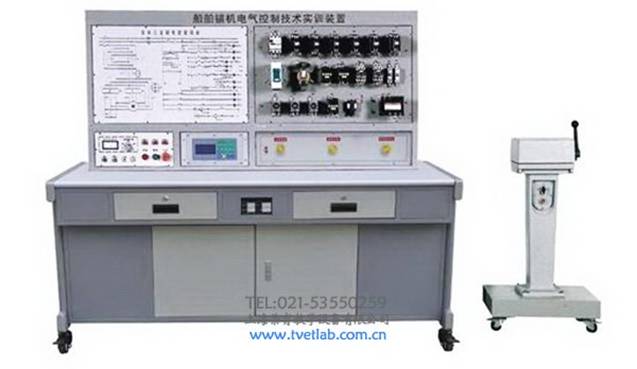

TRYCBK-04 船舶锚机电气控制技能实训装置

一、船舶锚机电气控制技能实训装置概述

本实训装置由电源控制面板、锚机控制线路面板、锚机控制元件面板、交流三速电动机、主令控制器、模拟故障开关箱及实训桌等组成。适用于海事、航海类院校的船舶电气和轮机工程等专业、社会船舶造修单位、船员培训机构关于锚机机电一体化控制的教学、培训及考核。

二、船舶锚机电气控制技能实训装置产品特点

1.将锚机控制电路的所有电气元器件直接安装在面板表面,能够直接观察其动作状态

2.面板上印有锚机控制原理图、故障点分布及指示灯可指示各继电器的相应动作

3.采用真实的船用主令控制器控制设备,以达到模拟现场操作的目的

4.配有专业设故排故设备可模拟所有常见的电气故障,可避免直接接触强电,安全可靠

三、技术性能

1.输入电源:AC380V±10%  50Hz

2.工作环境:温度-10℃~+40℃,相对湿度<85%(25℃),海拔<4000m

3.装置容量:<1kVA

4.外型尺寸:1572mm×718mm×1522mm

四、装置组成和配置

1.电源控制面板(铝质面板)

(1)交流电源(带有漏电保护措施)取自市电。

(2)人身安全保护体系

电压型漏电保护器:对线路出现的漏电现象进行保护,使控制屏内的接触器跳闸,切断电源。

电流型漏电保护装置:控制屏内漏电流超过一定值,即自动切断电源,保护人身安全。

2.锚机电气线路图

面板上印有锚机控制线路的原理图和故障设置点,安装有继电器、接触器动作指示灯,指示灯可以指示继电器、接触器的相应动作。可以很直观地看出锚机控制回路的工作过程。

3.锚机电气线路元器件区

面板上装有断路器、熔断器、接触器、热继电器和变压器等元器件,可直观的观测其动作情况。

4.电动机和主令控制器

锚机电动机采用三速鼠笼式异步电动机模拟。

主令控制器用于控制锚机的起锚抛锚操作。

5.故障开关箱

设有16个开关,可进行故障设置及模拟热继电器动作和过电流继电器动作。

6.实训桌

实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,结构坚固,形状似长方体,造型美观大方;设有两个大抽屉,分别用于放置工具及资料等。桌面用于安装电源控制屏,并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮和四个固定调节机构,便于移动和固定。

五、实训项目

1.熟悉常用低压电器的结构、原理

2.熟悉锚机控制电路原理图

3.船用主令控制器的使用

4.轮机员起锚抛锚操作训练

5.线路上常见故障排除

TRYCBK-05 船舶起货机电气控制技能实训装置

一、船舶起货机电气控制技能实训装置概述

本实训装置由电源控制面板、起货机控制线路铝面板、起货机控制线路铁面板、电动机和主令控制器、故障开关箱及实训桌等组成。本实训装置是为各航海职业院校船舶电气和轮机工程等专业、社会船舶造修单位、船员培训机构的教学及培训考核而研制的实训设备。它适用于课堂演示、轮机电气控制的操作及培训实习。

二、船舶起货机电气控制技能实训装置产品特点

1.将起货机控制电路的所有电气元件安装在面板表面,能够直接观察其动作状态;

2.面板上印有起货机控制原理图、故障点分布及指示灯;

3.采用工业级的船用主令控制器控制设备,以达到模拟现场操作的目的;

4.配有专业设故排故设备可模拟所有常见的电气故障,可避免直接接触强电,安全可靠。

三、船舶起货机电气控制技能实训装置技术性能

1.输入电源:AC380V±10%  50Hz

2.工作环境:温度-10℃~+40℃,相对湿度<85%(25℃)海拔<4000m

3.装置容量:<1kVA

4.外型尺寸:1572mm×718mm×1522mm

四、装置组成和配置

1.电源控制面板(铝质面板)

(1)交流电源(带有漏电保护措施)取自市电。

(2)人身安全保护体系

电压型漏电保护器:对线路出现的漏电现象进行保护,使控制屏内的接触器跳闸,切断电源。

电流型漏电保护装置:控制屏内漏电流超过一定值,即自动切断电源,保护人身安全。

2.起货机电气线路图

面板上印有起货机控制线路的原理图和故障设置点,安装有起货机各个继电器、接触器的动作指示灯,指示灯可以指示继电器、接触器的相应动作。可直观地看出起货机控制回路的工作过程。

3.起货机电气线路元器件区

面板上装有断路器、熔断器、接触器、热继电器和变压器等元件,可直观的观测其动作情况。

4.电动机和主令控制器

起货机电动机采用三速鼠笼式异步电动机模拟;风机用于起货机的散热。

主令控制器用于控制起货机的升降操作。

5.故障开关箱

设有16个开关,用于故障设置和模拟热继电器动作和过电流继电器动作。

6.实训桌

实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,结构坚固,形状似长方体,造型美观大方;设有两个大抽屉,分别用于放置工具及资料等。桌面用于安装电源控制屏,并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮和四个固定调节机构,便于移动和固定。

五、       实训项目

1.熟悉常用低压电器的结构、原理

2.熟悉起货机控制电路原理图

3.船用主令控制器的使用

4.轮机员升降货物操作训练

5.线路上常见故障排除

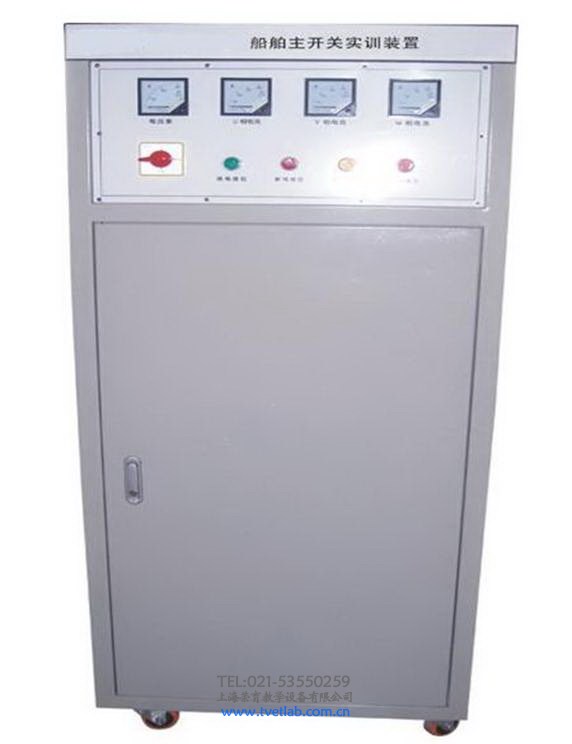

TRYCBK-06 船舶主开关实训装置

一、船舶主开关实训装置概述

实训装置由电源控制开关、操作控制线路图铝面板、继路器控制线路铁面板、船用万能式空气继路器及自耦调压器等组成。本实训装置是为各航海职业院校的船舶电气和轮机工程等专业、社会船舶造修单位、船员培训机构的教学及培训考核而研制的。它适用于课堂演示、船舶主开关的操作及培训实习。

二、船舶主开关实训装置产品特点

1.面板上印有主开关控制电磁合闸原理图和脱扣示意图

2.配有电压表电流表来指示三相电压和电流

3.配有遥控分合闸按钮和分合闸指示灯

三、技术性能

1.输入电源:AC380V±10%  50Hz

2.工作环境:温度-10℃~+40℃,相对湿度<85%(25℃),海拔<4000m

3.装置容量:<1.5kVA

4.外型尺寸:700mm×600mm×1700mm

四、装置组成和配置

1.电源开关

用带漏电保护的空气开关控制柜子的总电源,柜子顶部装有风扇,当柜内温度偏高时打开风扇,为控制柜散热。

2.操作电气线路图

面板上印有主回路控制线路电磁合闸原理图及脱扣示意图,可直观地看出DW95控制回路工作原理。

3.断路器控制线路测试仪表区

面板上装有一个电压表和一个波段开关用于指示三相电压,三个电流表用于指示三相电流,这些元器件都直接安装在面板表面。

面板上还装有工作指示灯、操作按钮,用于对断路器状态的指示和控制。

4.船用万能式空气断路器

采用DW95系列真实元件,符合实际现场操作训练。

5.自耦调压器

系统配有自耦调压器模拟电网电压的欠压失压,使断路器的保护装置动作。

五、实训项目

1.了解万能断路器的工作原理

2.船用万能断路器分合闸操作

3.船用万能断路器保护操作

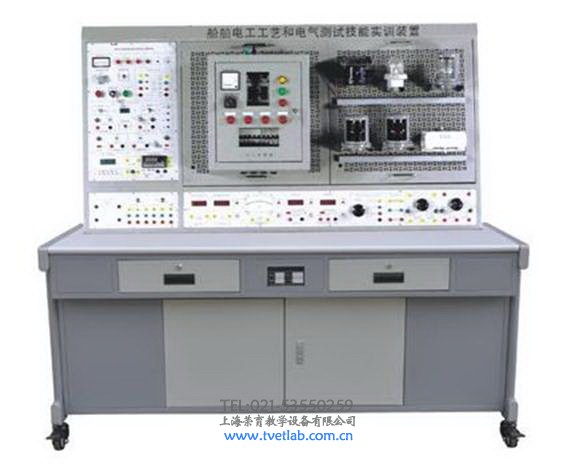

TRYCBK-07船舶电工工艺和电气测试技能实训装置

船舶电工工艺和电气测试技能实训装置”是根据中华人民共和国海事局《海船船员适任考试与评估大纲》对船员所要求的实操技能而研制的,可完成操作级轮机和定时人员规定的评估项目《船舶电工工艺和电气测试》的培训及技能评估,适合船舶类相关专业的实训教学,也可作为各培训机构、技能鉴定站(所)的技能考核、评估设备。该实训装置提供电源控制屏、交直流电源、仪器仪表、实训模块及元器件、工具等配置、配置齐全实训方便

一、船舶电工工艺和电气测试技能实训装置技术性能

1.输入电压:三相四线(或三相五线)~380V±10% 50HZ

2.工作环境:环境温度范围为-5℃~+40℃ 相对湿度<85%(25℃)海拔<4000m

3.装置容量:<1.5kVA

二、船舶电工工艺和电气测试技能实训装置装置配备

1.交流电源

(1)提供三相固定380V交流电源,配备一台三相调压器(规格为1.5kVA,0~450V及单相0~250V连续可调),交流电源输出处设有过流保护装置,相间、线间过电流及直接短路均能自动保护。配有一只指针式交流电压表,通过转换开关切换可指示三相电网和三相调压输出。

(2)控制屏侧面设有一路三相四芯电源插座和两路固定交流220V多功能电源插座。

2.直流电源

(1)提供一路0~30V、1A可调稳压电源,具有软截止短路保护和自动恢复功能,设有电压输出指示。

(2)高压直流电源两路:提供220V、0.5A稳压电源及0~250V、3A连续可调稳压电源各一路,并设有电压输出指示。

(3)提供90Ω×2/1.3A及900Ω×2/0.41A瓷盘电阻各一组。

3.仪器仪表

(1)真有效值交流数字电压表一只:测量范围0~500V,量程自动判断、自动切换,精度0.5级,三位半数显。

(2)真有效值交流数字电流表一只:测量范围0~5A,量程自动判断、自动切换,精度0.5级,三位半数显,具有超量程报警、指示及切断总电源功能。

(3)直流数显电压表一只:测量范围0~600V,分200mV、2V、20V、200V、600V四档,直键开关切换,三位半数字显示,输入阻抗10MΩ,精度0.5级,具有超量程报警、指示及切断总电源等功能。

(4)直流数显毫安表一只:测量范围0~2000mA,分2mA、200mA、2000mA三档,直键开关切换,三位半数字显示,精度0.5级,具有超量程报警、指示及切断总电源等功能。

(5)功率、功率因数表一只:由一套微电脑,高速、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话的智能控制模式。为了提高测量范围和测试精度,将被测电压、电流瞬时值的取样信号经A/D变换,采用专用DSP计算有功功率、无功功率。功率的测量精度0.5级,电压、电流量程分别为450V、5A,可测量负载的有功功率、无功功率、功率因数及负载的性质;还可以贮存、记录15组功率和功率因数的测试结果数据,并可逐组查询。

(6)提供三刀双掷转换开关及三刀三掷转换开关各一只。

(7)提供能耗制动及反接制动专用电阻各一组。

4.实训组件及实训元器件

(1)网孔实操板

提供不锈钢网孔板一块,通过搭配元器件,学生可自行在网孔板上固定、安装、布局、走线和调试,能培养学生的动手能力和操作技能。

(2)实训元器件

包括时间继电器、热继电器、交流接触器、熔断器、断路器、带灯按钮、U形导轨、温度继电器、船用电缆等。

(3)实训组件

 提供安装有电阻、电容、二极管、三极管、晶闸管、场效应管、单结管等元件的线路板一块,

完成各个元器件参数的测试。

 配备一只带镜面式指针电流表和一只电流互感器。

(4)电磁制动器一台:用于对电磁制动器进行检测与间隙的调整。

(5)小型电气控制箱一个。

(6)焊接线路板所用元器件和万能线路板一套

(7)刷形转换开关一只:用于拆装训练

(8)万能焊接线路板及相关的元器件一套:用于焊接实训

(9)船用电缆连接专用附件一套

(10)船用灯具及开关一套:用于船用照明设备的维护及检修实训。

5.电机

(1)船用三相鼠笼式异步电机      一台

(2)直流他励电动机        一台

(3)  三相鼠笼式异步电动机  一台

三、实训项目

1.万用表的使用

2.电子元器件的检测

3.多用钳形电流表的使用、仪表符号的认识

4.交流电压表、电流表、功率表的使用

5.直流电压表、电流表的使用

6.便携式兆欧表的使用

7.交流继电器、热继电器、时间继电器等的拆装和组装

8.温度继电器、接触器的维护、参数调整

9.测量电磁制动器间隙的方法

10.电子线路板焊接

11.电机多种控制线路的安装(如星三角降压启动、正反转控制、能耗制动、反接制动等等)

12.电气控制箱的维护与保养

13.船用电机的维护和保养

14.直流电机的电刷与换向器的调整与维护

15.电缆的使用

16.船用照明设备的维护(船用灯具的检修)

17.船用基本照明线路的接线

18.船用电缆的选用、切割、端头连接

19.电缆绝缘故障的查找



TRYCBK-01 船舶电工技能实训装置

一、产品概述

  船舶电工(初级工)技能实训装置”是根据劳动部和原中国船舶工业总公司联合颁发的“中华人民共和国职业技能鉴定规范(考核大纲)”中对初级船舶电工的技能要求研制的。装置注重对知识点和技能的培训考核,可作为职业院校船舶类相关专业的实训教学设备,也可作为职业鉴定站(所)等相关机构的培训和技能鉴定。

二、产品特点

1.采用实训台和组件相结合的形式,灵活和方便,可完成初、中级要求的全部技能培训和考核

2.电源、仪表、控制器件、控制线路等功能模块结构清晰、功能明确、操作维护方便

3.提供多样式的典型船舶电气线路,学生可自已动手操作,完成典型的电气控制线路的布线、安装与调试,通过训练有效提高学生的动手操作技能与调试分析能力

三、 技术性能

1.输入电压:三相四线~380V±10%  50Hz

2.工作环境温度范围为:-5℃~+40℃  相对湿度<85%(25℃)海拔<4000m

3.装置容量:<3kVA

四、实训台配备

(一)电源控制台

1.交流电源

提供三相~380V、单相~220V固定输出的交流主电源,通过一台变压器隔离提供220V、110V、24V的船舶常用交流控制电源,电源输出具有过流及短路保护功能,带仪表指示。

2.直流电源

提供24V及220V的直流电源,输出具有短路保护功能,带仪表指示。

3.仪表

提供交流电压表、交流电流表,直流电压表、直流电流表、频率表等。

(二)单元电路

提供照明配电设备控制系统、照明灯具及其电路、报警及呼叫控制系统、启动器类控制系统电气线路、锚机和系缆设备电气线路;各元器件分别装在不同的挂板上,结构清晰直观,方便实训。

(三)实训桌

实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,结构坚固,形状似长方体结构,造型美观大方;设有两个大抽屉,分别用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮和四个固定调节机构,便于移动和固定。

五、实训项目

1.照明配电设备控制系统电气线路

(1)照明配电箱系统

(2)正常照明系统

(3)应急照明系统

(4)低压照明系统

2.照明灯具及其电路

(1)荧光灯具及电路

(2)白炽灯具及电路

(3)防爆灯具及电路

(4)一灯双控典型电路

3.报警及呼叫控制系统电气线路

(1)轮机员安全报警系统

(2)机舱延伸报警系统

(3)冷库呼叫系统

(4)病员呼叫系统

4.启动器类控制系统电气线路

(1)直接启动控制电路

(2)正反转启动控制电路

(3)手动/自动启动控制电路

(4)自耦变压器降压启动控制电路

(5)星形/三角形启动控制电路

TRYBK-02 船舶电力拖动及电气控制技能实训装置

一、船舶电力拖动及电气控制技能实训装置技术性能

1.输入电源:三相四线(或三相五线)~380V±10%  50Hz

2.工作环境:温度-10℃~+40℃  相对湿度<85%(25℃) 海拔<4000m

3.装置容量:≤1.5kVA

4.重    量:300kg

二、船舶电力拖动及电气控制技能实训装置实训项目

1.船舶电力拖动部分

(1)他励直流电动机的起动和反转

(2)直流他励电动机的制动

(3)直流他励电动机的调速

(4)直流他励电动机的机械特性

(5)三相异步电动机的起动和与调速

(6)三相异步电动机的机械特性

(7)三相异步电动机的反转与制动

2.船舶电力拖动低压电气控制

(1)三相鼠笼异步电动机的全压起动控制

(2)三相鼠笼异步电动机的降压起动控制

(3)三相绕线转子异步电动机的起动控制

(4)三相异步电动机制动控制

(5)三相异步电动机调速控制

3.船舶甲板机械电力拖动控制

(1)锚机的电力拖动与控制

(2)锚机控制线路

(3)直流电动起货机控制线路

(4)交流电动起货机控制线路

(5)电动液压起货机控制线路

TRYCBK-03 船舶绞缆机电气控制技能实训装置

一、船舶绞缆机电气控制技能实训装置概 述

船舶绞缆机电气控制技能实训装置”是根据职业院校的船舶电气、船舶电气自动化、船舶机电及相关专业以及各职业鉴定站(所)等单位的船舶电气控制的实训教学、技能要求而研制的。该实训设备均采用工业中通用的电器,不仅可以用于课程演示、电气控制操作,还可以作为船舶电气维修方面的培训考核设备。

二、船舶绞缆机电气控制技能实训装置技术性能

1.输入电源:三相四线(或三相五线)~380V±10%  50Hz

2.工作境:温度-10℃~+40℃  相对湿度<85%(25℃)  海拔<4000m

3. 装置容量:<1.5kVA

三、船舶绞缆机电气控制技能实训装置基本配置

本装置由电源控制部分、仪表测量部分、船舶绞缆机电气控制线路、交流三速异步电机、故障设置、排除箱、电源插座等组成。

1.电源控制部分

提供三相交流电源,带有漏电保护功能,并配有一只指针式交流电压表,指示三相电网的线电压。

2.仪表测量部分

提供交流电压表一只、交流电流表一只,用于控制线路测量。

3.船舶绞缆机电气控制线路

提供控制回路所需的按钮、交流接触器、热继电器、变压器、交流电磁阀、时间继电器等元器件。

4.故障设置、排除箱

由“故障设置区”、“故障排除区”、“故障指示区”组成,可任意设置故障,待故障排除后,故障指

示区可自动指示故障排除情况。

四、实训项目

1.熟悉舶常用低压电器的结构、原理

2.船舶绞缆机电气控制线路的分析、调试

3.船舶绞缆机电气控制线路的故障检测

4.船舶绞缆机电气控制线路的故障排除
