电工电子技术实训考核装置,、网孔型电工电子电力拖动变频调速PLC可编程控制综合实训考核装置

一、电工电子技术实训考核装置概述:

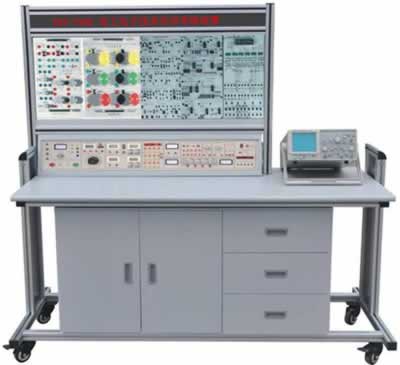

TRY-790E 电工电子技术实训考核装置实训内容涵盖“电路分析”“电工基础”“电工学”“模拟电子技术”“数字电子技术”“电机控制”“继电接触器控制”等课程实训项目,结构合理,实训元器件采用挂箱式,易增加或扩展实训项目。电工电子技术实训考核装置适合高职、高专、中专、职校等新建或扩建实训室,为学校迅速开设实训课提供了理想的实训教学设备

二、电工电子技术实训考核装置技术性能

1、输入电源:三相四线(或三相五线)~380V±5%50Hz

2、温度:-10℃~+40℃,相对湿度<85%(25℃)

3、装置容量:<1.5KVA

4、重量:150Kg

5、外形尺寸:1400mm×700mm×1500mm

三、电工电子技术实训考核装置基本配置及功能

实训台主要由实训屏、实训挂箱、实训桌等到组成。

(一)实训屏

实训屏为铁质双层亚光密纹喷塑结构,铝质面板,为实训挂箱提供交流电源、直流稳压电源、恒流源、函数信号发生器、测试仪表及实训器件等,具体功能如下:

1、控制及交流电源部分

(1)提供三相固定380V交流电源,由组合开关独立控制其输出,相间、线间直接短路或过载由单片机全程自动监控自动保护。电流型电压型漏电开关开启后由启动和停止按钮控制实训台工作电源。具有告警和复位功能。

(2)提供单相0~250V/2A连续可调交流电源一路(配备一台0.5KVA单相调压器)。同时经整流环节可得一组0-240V连续可调直流电源,有表指示输出电压值。

(3)提供2V、4V、6V、8V、10V、12V、14V、16V、18V、20V、24V低压交流电源,电流1.5A。

(4)提供~220V插座2只,为外部仪器提供工作电源。

(5)配备实训用250V/30W日光灯管及支架一套。

2、直流电源部分

(1)双路恒流稳压电源,二路输出电压均为0-30V,内置式继电器自动换档。多圈电位器连续调节,使用方便。输出最大电流为1.5A,具有预设式限流保护功能,输出有0.5级数字电流表、电压表指示,电压稳定度10-2,负载稳定度10-2,纹波电压5mv。

(2)低压直流稳压电源:+5V,电流0.5A,有表指示。

3、函数信号发生器:输出正弦波、矩形波、三角波

(1)频率范围:5Hz-550KHz,含五个频段。

(2)频率指示:由Hz表直接读出。

(3)电压输出范围:正弦波5Hz-250KHz>4.5V,250KHz-550KHz>3.5Hz

三级衰减:0db,20db,40db,具有连续细调

矩形波:5Hz-250KHz>4.5V,250KHz-550KHz>3.5Hz,幅度连续可调

三角波:5Hz-250KHz>1V

4、连续计数脉冲:输出频率0.5-300KHz。

5、单次脉冲:每次可输出一对正负脉冲。

6、仪表部分

(1)真有效值交流数字电压表一只,测量范围:0-500V,0.5级,三位半数显。

(2)真有效值交流数字电流表一只,测量范围:0-2000mA,0.5级,三位半数显。

(3)直流数显电压表一只,测量范围:0-200V,0.5级,三位半数显。

(4)直流数显电流表一只,测量范围:0-2000mA,0.5级,三位半数显。

(5)单相智能型功率、功率因数表

由一套微电脑,高速、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话功能控制模式。为了提高测量范围和测试精度,将被测电压、电流瞬时值时的取样信号经A/D变换,采用专用DSP计算有功功率。功率的测量精度0.5级,电压、电流量程分别为450V、5A,可测量负载的有功功率、功率因数及负载的性质;还可以贮存、记录15组功率和功率因数的测试结果数据,并可逐组查询。

(6)指针式直流微安表一只,量程100uA,精度1.5级。

7、七段译码器:6组七段译码器及对应译码显示数码管

8、逻辑电平显示:8位LED显示器

9、逻辑电平开关:8位开关电平输出

10、实验管理器

平时作为时钟使用,具有设定实训时间、定时报警、切断电源功能,此外自动记录由于接线或操作错误造成的漏电告警总次数,为学生实训技能考核提供一个统一的标准。

(二)实训挂箱及配件

1、DGJ-01直流电路基本原理挂箱(一)

2、DGJ-02直流电路基本原理挂箱(二)

3、DGJ-03交流与磁电路电路基本原理挂箱(三)

4、DGJ-04交流三相负载挂箱(四)

5、DGJ-05基本定律定理挂箱(五)

6、DZJ-01三极管放大电路

7、DZJ-02场效应管及负反馈放大电路

8、DZJ-03集成运算放大器应用(一)

9、DZJ-04集成运算放大器应用(二)

10、DZJ-05集成运算放大器应用(三)

11、DZJ-06振荡电路和功放电路

12、DZJ-07直流稳压电源电路

13、DZJ-08数字电路

14、DZJ-09综合实训

15、网孔板及电气控制元器件(网孔板1块,三相闸刀1把,交流接触器4只,时间继电器1只,热继电器1只,铁壳按钮2只,接线端子排20孔)

16、三相鼠笼交流电机1台(380VY/△180W)

17、连接线一套

18、尖嘴钳、螺丝刀、剥线钳等工具一套

(三)实训桌

实训桌为铁质双层亚光密纹喷塑,桌面为防火、防水、耐磨高密度板,结构坚固,造型美观大方。

四、电工电子技术实训考核装置实训项目:

(一)电工基础技能实训电工电子技术实训考核装置

(1)直流电路基本原理

1.电工仪表的使用与测量误差的计算

2.减少仪表测量误差的方法

3.伏安法测电阻

4.电源外特性的测定

5.电阻的串并混联

6.电流表工作原理

7.电压表工作原理

8.欧姆表工作原理

9.欧姆定律

10.互易定理

11.载维南定理

12.诺顿定理

13.惠斯通电桥

14.负载获得最大功率的条件

15.电阻与温度的关系:

用伏安法没出灯丝在不同电压下的阻值

16.基尔霍夫第一定律

17.基尔霍夫第二定律

18.电路中电位的测量

19.迭加定律

20.楼梯开关两地控制

21.电压控制电流源

22.电压控制电压源

(2)交流与磁路基本原理

1.串并联电路

2.电容器的串并混联电路

3.电容C在交直流中的作用

4.单相交流电路

5.日光灯电路的连接

6.提高功率因数的方法

7.交流电路参数的测量

8.正弦交流电路中RLC元件的特性

9.电焊变压器原理

10.变压器空载实验

11.变压器有载实验

12.交流互感器原理

13.电压互感器原理

14.磁耦合线圈的反接

15.磁耦合线圈的顺接

16.三相负载星形联接

17.三相负载三角形联接

18.星形和三角形电路的等效互换

19.星形和三角形互换

20.谐振电路

21.RC选频网络

22.一阶RC电路的过渡过程

23.一阶RL电路的过渡过程

24.二阶电路的响应

25.RL串联电路

26.RC串联电路

27.RCL并联电路

28.电感在交直流中的作用

29.通电断电自感现象

(3)电气控制

1.三相鼠笼式异步电动机的使用

2.三相异步电动机直接启动控制

3.三相异步电动机点动控制

4.三相异步电动机自锁控制

5.接触器联锁的正反转控制

6.接触器和按钮双重联锁正反转控制

(二)电工技术实训

(1)模拟电路基本技能实训

1.二极管的正向特性

2.二极管的反向特性

3.二极管的开关特性

4.二极管嵌位器

5.二极管限幅器

6.三极管输入输出特性

7.三极管基本放大器

8.三极管限幅器

9.恒压源电路

10.恒流源电路

11.三极管开关特性

12.三极管实用电路

13.低频小信号放大器

14.带负载单极小信号电压放大

15.电压负反馈偏置电路

16.串联电流负反馈电路

17.串联电压负反馈电路

18.并联电压负反馈电路

19.并联电流负反馈电路

20.射极输出电路

21.自主射极输出电路

22.用电阻提高发射极电位

23.用稳压管提高发射极电位

24.用负反馈消除自激振荡

25.单管小信号放大器

26.双管两极放大器

27.结型效管放大器

28.场效应管分压式自偏压电路

29.用电容衰减高频电压

30.射极跟随器

31.差动放大器

32.长尾式差动放大器

33.差动输入单端输出

34.OTL互补对称放大器

35.OTL功率放大器

36.差动输入运算放大器

37.RC移相振荡器

38.PC桥式振荡器

39.电感式振荡器

40.石英晶体振荡器

41.电容三点式振荡器

42.变压器反馈式振荡器

43.双T选频网络

44.矩形波振荡器

45.锯齿波振荡器

46.正弦波振荡器

47.音频振荡器

48.正弦波余弦波振荡器

49.差动放大器基本电路

50.恒流源差动放大器

51.双电源差动放大器

52.单端输入单端输出

53.差动输入双端输出

54.恒压源恒流源

55.三管OTL互补对称放大器

56.四管OTL互补推挽功率放大器

57.集成功率放大器

58.二极管的伏安特性

59.电容隔直特性

60.三极管基本放大原理

61.共基极电路

62.共发射极电路

63.共集电极电路

64.分压式电流负反馈偏置电路

65.用热敏电阻稳定工作点

66.二极管稳定工作点

67.共源极放大电路

68.共漏极放大电路

69.共栅极放大电路

70.同相运算放大器

71.同相输入保护措施

72.基本同相运算电路

73.反相运算基本电路

74.反相输入保护措施

75.同相输入求和运算

76.双端输入求和运算

77.反相输入求和运算

78.简单的过零比较电路

79.双限比较电路

80.基本带通虑波电路

81.矩形波振荡器

82.变压整流滤波电路

83.桥式整流稳压电路

84.倍压整流电

85.三端集成稳压

86.三端可调集成稳压

87.电子滤波器

88.连续可调稳压电源

89.稳压电源软启动

90.阻容二极管储发可控硅

91.电子调压器

92.晶闸管触发电路

93.具有放大环节的稳压电源

94.并联稳压电源

95.串联稳压电源

(2)数字电路基本技能实训

1.TTL集成逻辑门的参数测试

2.CMOS逻辑门的参数测试

3.TTL集成电极开路门与三态输出门的应用

4.与、非、或、与非门电路实验

5.半加器电路实

6.全加器电路实验

7.RS触发器实验

8.D触发器实验

9.JK触发器实验

10.T触发器实验

11.JK型触发器转换成D触发器

12.D型触发器转换成JK触发器

13.计数器实验

14.MSI移位寄存器及其应用

15.译码器及其变换方式

16.MSI数据选择器及逻辑设计

17.微分型单稳态电路

18.环形多谐振荡器

19.利用门电路构成编码器、分配器、选择器

20.组合电路的设计之一一一编码转换

21.组合电路的设计之二一一显示电路

22.同步时序电路的设计

23.计算机时序电路的设计

24.集成定时器测试及应用

25.CMOS集成A/D、D/A转换电路实验

26.二极管非门、或非门电路

27.三极管非门、与非门、或非门电路

28.异步十进制减法计数器

29.异步十进制加法计数器

30.综合能力培训实验一一电子秒表

(3)综合电路实训

1.温控电路

2.排风扇自动启闭电路

3.光控电路

4.光控电路开关

5.航档灯

6.音乐门铃电路

7.电子门铃电路

8.电子报警器

9.音乐报警器

10.闪光灯

11.家用台灯调光电路


TRYKW-845H 网孔型电工电子电力拖动变频调速PLC可编程控制综合实训考核装置

一、实训考核装置简介:

TRYKW-845H网孔型电工电子电力拖动变频调速PLC可编程控制综合实训考核装置综合了大中专院校、职业院校、技工学校的《电工技能训练》《电工实训》《电气控制技术》《电力拖动控制线路与技能训练》《电机及拖动基础》《工厂继电器接触控制》《PLC原理及应用技术》《变频原理及应用技术》《电子技能训练》等相关科目的实验及实训教学内容而研发了本装置。网孔型电工电子电力拖动变频调速PLC可编程控制综合实训考核装置电工部分采用网孔板结构,训练与鉴定接近工业现场,外形美观、结构合理,牢固、耐用,实训方式灵活,增加元器件即可增加实训项目,可扩展性强。网孔型电工电子电力拖动变频调速PLC可编程控制综合实训考核装置设置多重科学安全保护措施,确保设备和操作者人身安全,非常适合各大中专院校、职业学院、技工学校和各类培训机构训练学生电工电子基本技能、专业技能和变频器、PLC综合技能,也可进行电工等级考核和技能鉴定。

电工技能实训通过安全用电、常用工具及仪表的使用、电工综合技能训练、电动机的安装、维护与故障处理、电动机控制线路的安装工艺、调试维修、常用生产机械电气控制线路的安装连线,故障分析与处理,基于PLC及变频器的电机基本控制线路以及常用机床的控制,可达到劳动及社会保障职业技能鉴定中级以上水平。电子技能实训改革传统实验室实训教学模式,通过基本操作技能和三十几类实用新型电路的制作、调试,使学生掌握电子产品制作调试,学会阅读电路原理图和PCB图,熟悉电子元器件的选择、测试,掌握焊接和电路组装工艺技能(配备三十几套特制实训电路板和相应电路元器件),并能处理安装调试过程中出现的问题。实训电路中涵盖开关、音频、信号发生、计数、译码、显示、测量、控制等实训内容。

一个网孔型电工电子电力拖动变频调速PLC可编程控制综合实训考核装置实训室参考标准配备1台教师台(实训演示兼分别控制学生工作电源)和12台/24座学生台,用户可根据学生人数酌情增减学生台。整个实训考核室豪华、气魄,标准化和安全程度高。该装置是各类学校实验实训室现代化的重要标志产品。

二、实训考核装置特点:

1、采用网孔板结构,实训方法灵活,接近工业现场,增加元器件即可增加实训内容,便于二次开发及功能扩展。

2、实训内容丰富,实训考核知识面广,综合性强,有效节省实训场地。

3、安全保护措施严密、合理、科学,外观豪华、气魄。

4、基于PLC及变频器的电气控制实训项目,配备了MCGS组态软件与计算机进行通信监控实训运行状态。

5、一个实训室标配1台教师台,即能作实训演示,又能控制全室学生台的工作电源,安全参数大大提高。

三、实训考核装置技术性能:

1、工作电源:三相四线(或三相五线)~380V±5%50Hz

2、温度:-10℃~40℃,相对湿度<85%(25℃)

3、装置容量:<1.0KVA

4、重量:200Kg

四、实训屏构成与性能:

1、实训屏外壳:铁质双层亚光密纹喷塑结构,铝质面板。

2、电源及参数:

2.1、输入电源:三相四线电源,输入时红、黄、绿三只指示灯亮。

2.2、电源输出:总电源开关开启后,打开电源开关锁,按下启动按钮,三相四线电源输出,三只450V电压表指示工作线电压。

3、安全保护:设有电压型漏电保护器和电流型漏电保护器,并有单片机自动控制全程监控装置过载或短路,自动切断总电源,故障排除按下复位按钮方可再次启动电源,确保设备和操作者安全。

4、恒流稳压双用电源:两路独立。每路输出电压0-30V,输出电流4mA-2000mA,内置式继电器自动换档,多圈电位器连续调节,使用方便,电流电压输出用0.5级数字表指示。电压稳定度<10-2,负载稳定度<10-2,纹波电压<5mV。

5、+5V直流稳压电源1路,输出电流500mA。

6、实验管理器:平时作为时钟使用,具有设定密码、实训考核时间、定时报警、切断电源等功能;此外,还能自动记录由于接线或操作错误所造成的告警次数,为操作者实训、考核提供一个统一的标准。

7、智能功率、功率因数表

由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成,通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路,同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级,功率因数测量范围0.3-1.0,电压电流量程为450V和5A,能自动判别负载性质(感性显示“L”,容性显示“C”,纯电阻不显示),并可存储15组测量数据,供随时查阅。

8、直流数显电压表一只,采用ECL公司高性能AD转换器配以高速MPU单元设计而成,通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程,测量范围:0-300V。手动量程为:2V、20V、300V。测量精度为0.5级。具有数据存储与查询功能。

9、直流数显毫安表一只,采用ECL公司高性能AD转换器配以高速MPU单元设计而成,通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程,测量范围:0-2000mA。手动量程为:20mA、200mA、2000mA。测量精度为0.5级。具有数据存储与查询功能。具有超量程报警、指示及切断总电源等功能。

10、指针式测量电表:交流450V1只,交流5A3只,精度1.0级。

11、整流二极管:提供四只IN5408二极管,用于整流或能耗制动。

12、大功率电阻:三只75Ω/75W电阻用于电动机降压启动,一只10Ω/25W电阻用于异步电动机的能耗制动。

13、单、三相插座:为外部仪器提供工作电源。

14、单次脉冲源:每拨一次钮子开关可输出一对正负脉冲。

15、函数发生器:

15.1函数信号发生器:输出正弦波、三角波、矩形波。

15.2频率范围:由5Hz到550KHz,分五个频段。

15.3频率指示:由Hz表直接读出。

15.4电压输出范围:正弦波5Hz-250KHz>4.5V,250KHz-550KHz>3.5Hz,三级衰减:0db,20db,40db,具有连续细调。矩形波:5Hz-250KHz>4.5V,250KHz-550KHz>3.5Hz幅度连续可调;三角波:5Hz-250KHz>1V。

16、PLC主机:提供三菱FX1N-24mR-001型主机及外围器件。

17、变频实训组件:提供三菱FR-S520SE-0.4KW变频器及外围器件。

18、不锈钢电机导轨及光电编码器。

五、实训操作桌:

铁质双层亚光密纹喷塑,桌面为防火、防水、耐磨高密度板,设有抽屉和元件储存柜,结构坚固、造型美观大方。

六、实训室构成与配备(以参考标准:1台教师台,12台学生即25座为例)

1、学生实训操作桌12张,一桌二座,桌面配备一块胶皮板保护桌面,桌体下部配备元件储存柜,放置实训考核元器件,使用、保管方便,桌体中部左右设有两个抽屉,放置常用工具等。

2、学生实训台:共12台,每张学生实训考核操作桌上配置1台。

3、教师台1台:由实训操作桌、实训演示屏、学生用电集成控制等组成,即可作实训演示又能分别控制学生实训考核台的电源。

4、器材配备(以参考标准:1台教师台,12台学生台即25座为例):

序号

名称

每台数量

全室数量

单位

备注

A:电工部分:

1

人体复苏模型

1

教师急救演示

2

灭火器

1

教师演示

3

直流电机

1

100W,教师拆装演示

4

手枪钻

1

13

5

表笔、扳手、尖嘴钳、钢丝钳、剥线钳等电工工具

1

13

6

电烙铁及烙铁架

1

25

7

指针万用表MF-50

1

13

8

数字万用表890B+

1

13

9

单相电度表

1

13

10

三相电度表

1

13

11

电流互感器

3

69

12

兆欧表

1

13

13

钳形电流表

1

13

14

转速表

1

教师台用

15

变压器绕线机

2

分组训练

16

保险盒

3

69

17

拉线开关、园插座、平灯头

各2

2*13

18

20W日光灯

1

13

19

换相开关

1

13

20

电阻、变压器组件

1

13

21

三相电动机拉具

3

22

钢剧架

1

13

23

闸刀开关

1

13

24

组合开关

1

13

25

变压器绕线桌

1

分组训练

26

单相电动机

1

13

27

台钻

1

B:电工、电拖共用部分:

1

SC-09编程通讯电缆

1

13

2

通讯模块及PLC编程软件

1

13

3

导轨和编码器

1

13

4

三相断路器

1

13

5

交流接触器

6

78

6

热继电器

2

26

7

时间继电器

2

26

8

三相双投闸刀

1

13

9

三相闸刀

1

13

10

倒顺开关

1

13

11

BK变压器

1

13

12

行程开关

4

52

13

保险座

6

78

14

铁壳按钮

2

26

15

信号灯

6

78

16

接线端子排

5

65

17

G型导轨

1

13

18

钮子开关

3

39

19

走线槽

2

26

20

双门立柜

2

21

三相异步电动机

1

13

22

三相双速异步电动机

1

13

B:电子部分:

1

敷铜板(PCB)制作

1

13

2

通用焊接电路板(焊接训练)及组件

1

13

3

电子技能实训考核组件(包括特制线路板及相应元器件)

30

390

七、实训考核装置实训考核项目:网孔型电工电子电力拖动变频调速PLC可编程控制综合实训考核装置

A:电工部分:

1.低压验电笔的使用

2.灭火器的操作方法(教师演示)

3.口对口人工呼吸法和胸外心脏压挤法急救的掌

4.常用工具的使用与识别

5.常用导线的连接和绝缘的恢复

6.电烙铁的拆装与焊接技能训练

7.电工识图训练

8.电工布线工艺

9.日光灯电路的按装接线

10.单相电度表直接接线电路安装

11.单相电度表经电流互感器的接线电路安装

12.配电板安装

13.室内配线

14.室内照明电路安装

15.万用表转换开关的使用和读数

16.交流电压的测量

17.直流电压、直流电流的测量

18.电流表、电压表的安装

19.电阻的测量

20.兆欧表、钳形电流表接地电阻测定仪的使用

21.单相功率、功率因数的测量

22.三相四线有功电度表的安装接线

23.三相四线有功电度表经电流互感器的安装与接线

24.常用开关继电器拆装

25.交流接触器的拆卸与组装

26.常用启动器的结构观察与检测

27.小型变压器的制作

28.小型变压器故障检查与排除

29.三相鼠笼式电动机的拆装与测试

30.三相鼠笼式异步电动机运行巡视

31.三相鼠笼式异步电动机的定期检修

32.三相鼠笼式电动机故障分析

33.定子绕组局部故障的排除

34.单相电容式电动机绕组的拆装

35.单相电容式电动机故障与排除

36.手动正转控制线路的安装与检修训练

37.接触器点动正转控制

38.具有自锁的正转控制

39.具有过载保护的正转控制

40.接触器联锁的正反转控制

41.按钮联锁的正反转控制线路

42.按钮、接触器复合联锁的控制线路

43.按触器控制Y-△降压控制

44.时间继电器控制Y-△降压起动控制

45.直流电动机的拆装训练(教师演示)

46.直流电动机的检修训练(教师演示)

B:电子部分:

1.常用仪器仪表的使用

2.常用电子元器件的识别与检测

3.电烙铁拆装与电子锡焊技能训练

4.印刷线路板的制作

5.三端集成稳压直流电源的制作

6.串联型直流稳压电源的制作

7.低频信号电压放大器的装配与测试

8.具有负反馈信号放大器电路的制作与测试

9.文式桥振荡器的焊接与调试

10.电池电压监视电路的制作与测试

11.电子催眠器电路的制作

12.模拟“知了”电子电路的制作实训

13.实用声控、光控节电照明灯的制作与实训

14.电子驱蚊器线路的制作实训

15.保护视力定时器线路

16.语音报警喇叭的制作与实训

17.逻辑测试器的制作与测试

18.正负脉冲信号的制作与测试

19.智力竞赛抢答器的制作

20.水位报警器电路的制作

21.迷你闪光彩灯的制作

22.光控音乐门铃

23.实用模拟自然风控制器的制作

24.台灯调光电路

25.实用CMOS触摸锁钥电路

26.自动充电器的制作

27.半导体收音机的组装与调试

28.助听器的组装与调试

29.声、光控楼道灯的组装与调试

30.灭火机器人的组装与调试

C:电力拖动部分:

(1)电机基础实训

1.三相鼠笼异步电动机的认识实验

2.三相鼠笼异步电动机的空载实验

3.三相鼠笼异步电动机的工作特性

4.三相双速电机的认识实验

(2)电机控制部分

三相异步电动机控制

1.三相异步电动机闸刀开关正转控制线路

2.三相异步电动机接触器点动正转控制线路

3.三相异步电动机具有自锁的正转控制线路

4.三相异步电动机具有过载保护的正转控制线路

5.三相异步电动机倒顺开关控制正反转控制线路

6.三相异步电动机接触器联锁的正反转控制线路

7.三相异步电动机按钮联锁的正反转控制线路

8.三相异步电动机按钮接触器复合联锁控制线路

9.工作台自动往返行程控制线路

10.三相异步电动机接触器控制串联电阻降压起动线路

11.三相异步电动机时间继电器控制串联电阻降压控制线路

12.三相异步电动机手动Y/△降压起动

13.三相异步电动机接触器控制Y/△降压起动

14.三相异步电动机时间继电器控制Y/△降压起动

15.三相异步电动机QX3-13型Y/△自动起动控制线路

16.三相异步电动机的多地控制

17.三相异步电动机半波整流能耗制动控制线路

18.三相异步电动机全波整流能耗制动控制线路

19.三相异步电动机手动降压起动

20.三相异步电动机单相运行反接制动控制线路

21.三相异步电动机控制电路联锁控制线路

22.三相异步电动机主电路联锁控制线路

23.电动葫芦电气控制线路

24.C6163车床电气控制线路

25.C620车床电气控制线路

26.X62-W铣床主轴与进给电机的联锁控制

三相双速电机控制

1.双速电机手动变速控制线路

2.接触器控制双速电机的控制线路

3.时间继电器控制双速电机的控制线路

(3)基于PLC下的电机控制实训

1.PLC控制的三相异步电动机正反转控制

2.PLC控制的三相异步电动机Y/△启动控制

3.PLC控制的三相异步电动机降压启动控制

4.PLC控制的三相异步电动机能耗制动控制

5.C620车床电气控制线路

6.C6263车床电气控制线路

7.电动葫芦电气控制线路

(4)基于变频器的电机拖动与控制实训

1.变频器功能参数设置与操作

2.变频器报警与保护功能

3.多段速度选择变频调速

4.外部端子点动控制

5.控制电机正反转运动控制

6.控制电机运行时间操作

7.瞬间停电变频器参数设定

8.外部电压变频调速

9.三相异步电动机的变频开环调速

(5)PLC、变频器的电机拖动与控制实训

1.基于PLC通信方式的多段速选择变频调速

2.基于PLC通信方式的变频器开环调速

3.基于PLC通信方式的变频器闭环调速
友情提示:
您只要致电: 021-63811399  (0)13671557885
就可以了解到更多符合您要求的电工电子考核装置,电力拖动变频装置,plc可编程控制考核装置相关产品!
分享到:

联系热线




  销售QQ:853786677

  技术QQ:188159587

  手机:13671557885

  电话:021-63811399
