TRYDT-2016B 电梯门机构安装调试教学考核设备

一、电梯门机构安装调试教学考核设备描述：

TRYDT-2016B电梯门机构安装调试教学考核设备根据真实电梯轿厢自动门结构设计，方便认知电梯轿厢门结构原理、便于学生自己动手安装调试。轿厢门结构设计合理、便于拆装，构件做防划伤圆导边处理，设备表面采用亚光烤漆处理。

（产品以实物为准）

二、电梯门机构安装调试教学考核设备特点：

1、采用了钢结构电梯井道平台设计，整体外观简洁明了；

2、遵循了模块化的设计理念，根据电梯安装工艺要求进行教学实训式

的设计；

3、采用真实机构器件，使学生学到的与实际应用的一致；

4、模拟真实环境，使其安装工艺与实际安装一致，且能更方便的进行其维保项目的操作；

5、采用了电动葫芦拖动轿厢架在导轨上的运动，使演示与调试更加方便。

6、装置采用真实的电梯层门、层门地坎、层门机构、轿厢架、轿厢门、轿厢门地坎、轿厢门机构等器件，学生借助电梯门机构安装图在模拟井道及楼层中对这些器件进行安装与测量，使其符合规范要求，并通过轿厢架的上下运动模拟轿厢在井道中的运行，当平层时，门机构能够带动轿厢门与层门开闭，轿厢离开后，层门紧闭。另外，能够使学生直观地看到门机构的全部器件及整个机械动作过程，更有效地帮助学生掌握其工作原理。

三、电梯门机构安装调试教学考核设备技术指标：

1、外形尺寸：2000×1600×3500mm，2层站点；

2、自动门材质：优质304不锈钢、有安全保护机构；

3、井道内尺寸：1800*1500mm，配置安装轿厢自动门所需的支架；

4、整机功耗：≤0.5KW；

5、整机重量：≤600KG；

四、电梯门机构安装调试教学考核设备实训项目

1、导轨支架与导轨的安装与调整

2、电梯层门地坎的安装与调整；

3、电梯轿厢门地坎的安装与调整；

4、电梯层门门框的安装与调整；

5、电梯层门上坎的安装与调整；

6、电梯层门门扇的安装与调整；

7、电梯门机构的安装与调整；

8、电梯轿门的安装与调整；

9、门刀的安装与调试；

10、电梯层门地坎与轿厢门地坎尺寸的调整；

11、电梯门机参数的设置与调试；

12、电梯开关门的调试；

13、电梯门系统的保养。

五、电梯门机构安装调试教学考核设备配置清单：

序号	名称	数量	单位	备注
1	井道框架	1	台	钢构
2	导轨与轿厢架机构	1	套
3	电动葫芦	1	台
4	层门扇	1	套
5	门框	1	套	左右立柱与门楣等
6	层门机构	1	套
7	层门地坎	1	条
8	层门地坎支架	2	个
9	护脚板	1	块
10	轿厢门扇	1	套
11	轿厢门机构	1	套	横杠、斜拉杆、门刀、变频器及电机等
12	轿厢门地坎	1	条
13	安装配件	2	套	备用1套
14	安装与测量工具	1	套	水平尺与卷尺等
15	随机资料	1	份	实训指导书与相关图纸等

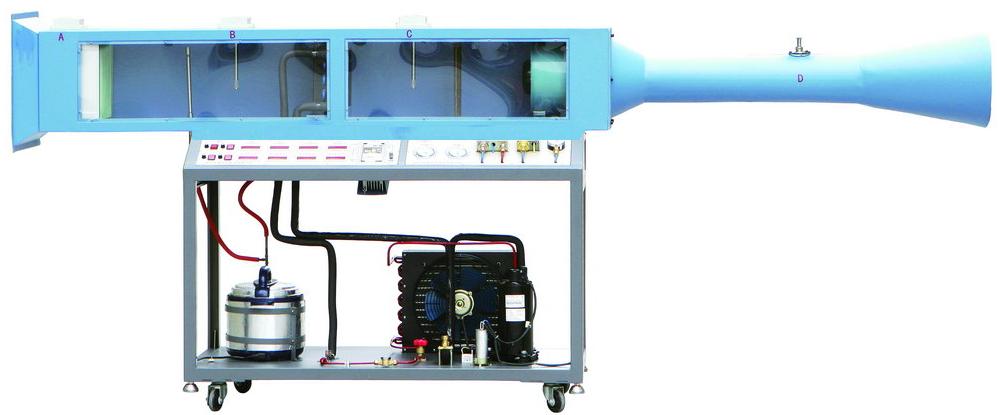

TRYLN-05型 空气调节系统模拟实验装置

一、空气调节系统模拟实验装置 概述

   空气调节系统模拟实验装置是采用直流式空气处理系统，并配置压缩机、风冷冷凝器、蒸发器、加湿器、电加热器和风管等真实部件，可测量压力、温度、湿度等过程参数。通过对本装置的实验，能使学生熟悉直流式系统的空气处理过程，并得到热工测量和计算的基本训练。本装置适用于“制冷空调原理及应用”、“制冷空调

技术”、“建筑电气控制技术”等课程的实验教学。

二、空气调节系统模拟实验装置 特点

1.安全保护齐全：设有电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护，可对人身及设备进行有效保护

2.直观性好：装置直观展示了直流式空气调节系统的结构，风道采用有机玻璃面板，可清楚地看到空气循环系统的组成部件

三、技术性能

1.输入电源：单相三线  AC220V±10%  50Hz

2.工作环境：温度-10℃～+40℃  相对湿度＜85%(25℃)  海拔＜4000m

3.制冷剂：R22

4.装置容量：＜2.5kVA

5.重    量：100kg

6.外形尺寸：320cm×60cm×130cm

四、空气调节系统模拟实验装置 的基本配置及功能

1.控制台

采用双层亚光密纹喷塑结构，造型新颖。最上层布置空气循环系统，可直观展示空气处理机组结构；正面设有电源控制及测量仪表功能板。底部装有四个带刹车的万向轮，便于移动和固定。

2.交流电源

单相三线220V交流电源供电，经漏电保护器，通过启、停开关控制总电源

3.测量仪表

(1)温湿度传感器4只，为了能够直观地读数，将各组温湿度信号取出另接表头显示

温度测量范围为：-40℃～+120℃

湿度测量范围为：0%～100%

(2)真空压力表3只（精度2.5级）

量程分别为-0.1MPa～1.5MPa、-0.1MPa～3.5MPa和0～0.4MPa，分别实时测量制冷系统低压侧、高压侧、和蒸汽发生器的压力

4.控制仪表

(1)压力控制器2只

实时监测制冷系统低压侧压力、高压侧压力和蒸汽发生器压力，当高压高于设定值或低压低于设定值时，控制器发出控制信号切断压缩机电源

(2)变频器1只

采用欧姆龙3G3MZ-AB004型变频器，用于控制轴流风机风速及运行状态

5.空气处理机组

空气处理机包括粗效过滤器、蒸汽喷管、表冷器、加热器（两个300W）和轴流风机（额定转速1450r/min、流量1000m3/h、全压35Pa、功率90W、噪声59dB）

6.风冷制冷机组：由1匹全封闭压缩机、风冷冷凝器、干燥过滤器、毛细管、表冷器和加液阀组成

7.加湿系统：由蒸汽系统由蒸汽发生器和蒸汽喷管组成

五、空气调节系统模拟实验装置实验项目

1.全新风（直流式）空气调节系统夏季运行工况实验

2.全新风（直流式）空气调节系统冬季运行工况实验

3.自行设计组合工况实验
