TRY-2机电传动与控制实验装置



一、概述

    机电传动与控制实验装置能满足《电机拖动与调速》,《维特电机及控制系统》,《机电传动与控制》,《机电一体化》,《PLC可编程控制器技术》,《变频调速技术》等课程大纲要求的实验。装置设计新颖、结构合理、外观豪华气魄,适合高等院校、中等专业学校、职业技术学院等新建或扩建实验室,迅速开设实验课提供了理想的实验设备

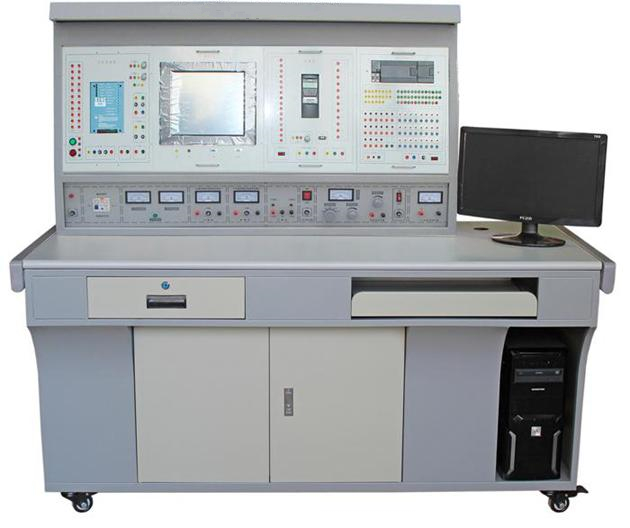

(设备外形参考图片,具体以实物配置为准,可按客户要求定做)

二、产品特点

1、综合性强:即能完成传统的交流电机继电接触控制实训,还可完成PLC触摸屏电机综合控制实验。

2、整套性强:从仪器仪表、专用电源、电机及其它实验部件到实验连接线均配套齐全。

3、配套的小型电机经过特殊设计,其特性和参数可模拟中小型电机,学生通过实验可加深对电机理论的理解。

4、设有电流型漏电保护,相间、线间过载或短路均可自动保护功能。

5、定时器兼报警记录仪:具有设定时间、定时报警、切断电源及记录各种告警次数功能。

三、技术性能

1、输入电源:三相四(五)线380V±10% 50Hz 。

2、工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃),海拔<4000m

3、装置容量:<0.8KVA

4、外形尺寸:1600×700×1580(mm)

四、装置的配备介绍

1.电源控制屏(铁质双导亚光密纹喷塑,铝质面板)

(1) 交流电源

提供三相五线电源380V(1±10%)50Hz交流电源,带有输出指示灯功能。交流电源输出处设有漏电型保护器、过载、短路保护装置;相间、线间过电流及直接短路均能自动保护。三相四线380V输出,由三只电压表指示输出电压,精度0.5级;交流220V通过安全插座输出。

(2)稳压电源模块

提供直流5A/24V开关稳压电源1路,为步进电机及驱动系统供电。

(3)仪表模块

1)设有交流电压表一只,量程0-450V,3为半数显。

2)设有交流电流表一只,量程0-5A,3为半数显。

3)设有直流电压表一只,量程0-±300V,3为半数显。

4)设有直流电流表一只,量程0-±5A,3为半数显。

(4)设有启动,停止,钥匙总电源开关各1个。

(5) 控制屏正面大凹槽内,设有两根圆管,可挂仪表及实验部件。凹槽底部设有多个小圆形单相三芯220V电源插座,供仪表等部件供电用。控制屏两侧设有三极220V电源插座及三相四极380V电源插座。

(6)定时器兼报警记录仪(服务管理器):具有设定时间、到时报警、切断电源及记录各种告警次数等功能。

(7)装置的安全保护措施:

①具有漏电压、漏电流保护装置,安全符合国家标准。漏电动作电流≤30mA 过流保护、熔断器保护相,控制屏的供电由钥匙开关和启停开关控制。

②具有三相缺相指示、过压指示、相序检测功能。

③强、弱电连线及插座分开,不能混插。强电连接线及插座采用全封闭工艺,使用安全、可靠、防触电。

2.实验桌+方凳

实验桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,结构坚固,形状似长方体封闭式结构,造形美观大方;设有两个大抽屉、柜门,用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌还设有四个万向轮和四个固定调节机构,便于移动和固定,有利于实验室的布局。每套提供2只四脚方凳,铁质四脚。

3. 电机导轨、光码盘测速系统及智能数显转速表

导轨平整度好,无应力变形,加工精细,同心度好,互换性好,能保证电机与电机、电机与编码器之间连接的同心度不超过±5丝,电机运行噪声小,实验参数典型,能较好满足实验要求。数显表测试转速为0~9999r/min。编码器接口采用光电隔离技术,有效提高仪表的抗干扰能力。具有 0~±10V 模拟量信号输出功能。支持 400 线、600 线 1024 线等常见编码器。具有光电隔离功能的 RS-485 接口,并具有防雷击保护,该接口支持 Modbus-RTU 协议。具有1路继电器输出,可手动设置动作参数或采用通讯接口的 Modbus-RTU 协议进行设置。具有蜂鸣器报警功能,可手动设置报警参数或采用通讯接口的Modbus-RTU 协议进行设置。采用专用数码管驱动 IC 驱动数码管,具有稳定可靠等特点,数码管显示亮度均匀不抖动。仪表参数设置简单,采用AC220V(±10%)/50Hz 电源供电。采用标准柜装仪表尺寸表壳,便于安装维护。

4. 三相鼠笼式异步电动机

三相380V(Y),转速:1400r/min  90W,专用保护插孔,学生实验专用。

5. 步进电机控制箱及步进电机实验部件(采用铁质箱体,透明有机面板)

本控制箱提供三相反应式步进电机1套,型号为70BF003,提供配套步进电机的驱动控制器,脉冲发生器等。

6.三相异步电机变频调速控制系统(采用铁质箱体,透明有机面板)

提供松下VF0-200系列(BFV00042DK /GK 0.4KW/200V) 0.4KW变频器1只,设有外部模拟调节电位器一只。具有矢量控制功能;具有Auto-tuning功能;具有复制参数功能的可拆卸式操作面板。配备RS-485通信接口;输出短路保护(负载短路·接地短路);散热风扇可ON/OFF控制;可通过多段速功能+定时功能(或计数功能)运转。透明外壳,所有器件端子全部引出,标设清晰明了。

7.交流伺服电机及伺服驱动控制系统(采用铁质箱体,透明有机面板)

提供亿丰AASD系列 交流伺服电机80ST-M01330

电机基本参数:额定功率:400W,额定电压:220V,,额定线电流:2A,额定转速:3000rpm

额定力矩:1.27N.m,峰值力矩:3.8N.m,编码器:2500线(多摩川)。

8. 西门子S7-1200系列主机模块(采用铁质箱体,透明有机面板)

提供西门子S7-1200系列CPU1214C PLC主机,透明外壳,所有器件端子全部引出,标设清晰明了。

9. 触摸屏(采用铁质箱体,透明有机面板)

提供昆仑通态7寸彩色触摸屏TPC7062TX主机1个。参数如下:

①800 X 480分辨率、65535色TFT;

②按照工业III级标准生产,采用LED背光永不黑屏;

③400M主频、WinCE系统、MCGS组态软件、64M存储空间;

④支持 U盘备份、恢复,操作更快捷、更方便;

⑤支持RS232/RS485/RJ45以太网通讯接口;

⑥低功耗,整机功耗仅6W;⑦配下载线和安装软件;

⑧透明外壳,所有器件端子全部引出,标设清晰明了。

10.继电接触控制器(一)(采用铁质箱体,透明有机面板)

提供交流接触器(线圈电压24V)2只,电子式时间继电器(通电延时)一只,按钮(二绿、一红)三只。

11.安全护套实验连接导线

根据不同实验项目的特点,配备两种不同的实验联接线,强电部分采用高可靠护套结构手枪插连接线(不存在任何触电的可能),里面采用无氧铜抽丝而成头发丝般细的多股线,达到超软目的,外包丁晴聚氯乙烯绝缘层,具有柔软、耐压高、强度大、防硬化、韧性好等优点,插头采用实芯铜质件外套铍轻铜弹片,接触安全可靠;弱电部分采用弹性铍轻铜裸露结构联接线,两种导线都只能配合相应内孔的插座,这样大大提高了实验的安全及合理性。

12.提供 PLC编程软件、触摸屏MCGS软件,protel99软件等。

13、电工电子电拖PLC自动控制3D虚拟仿真软件

模块分为电工基础、照明电路、仪器仪表、低压电器、电力拖动、电子器件、电子技术、机床电路、PLC控制等100多个实训内容,学校可以根据学生学习进度选择相应的训练模块进行训练

五、 设备可完成的实验项目:

(一)、 继电接触器控制实训

1、接触器控制电机启停实验

2、接触器控制电机正反转

(二)、变频器调速实验

1、变频器的面板认识及参数设定

2、变频器面板基本操作控制

3、变频器控制端口开关操作运行

4、变频器的模拟信号操作控制

5、变频器数字量控制多段速运行

(三)、PLC变频器调速实验

1、基于PLC多段速选择变频调速

2、基于PLC多段速选择变频调速

3、基于PLC的变频器开环调速

4、基于PLC通信方式的变频器闭环调速

(四)、PLC/触摸屏/变频器调速实验

基于 PLC,触摸屏,变频器的综合应用实训

(五)、步进电动机实验。

1、步进电机及驱动控制系统的认识

2、步进电机驱动器参数的设置

3、步进电机的控制与运行(包含PLC控制)

(六)、交流伺服电机实训

1、交流伺服电机及驱动控制系统的认识

2、交流伺服电机参数的设置

3、交流伺服电机多种控制方式的运行(包含PLC控制)

五、设备配置清单:
序号

名               称

数量

备注


1

电源控制屏

1件


实验桌+方凳

1张


3

电机导轨、光电编码测速系统及智能数显转速表

1套


4

三相鼠笼异步电动机

1台

5

步进电机控制箱及步进电机实验部件

1套


6

三相异步电机变频调速控制系统

1

7

交流伺服电机及控制系统实验装置

1件

8

西门子S7-1200系列主机模块

1件

9

触摸屏

1件

10

继电接触控制器(一)

1件


11

高可靠护套结构手枪插实验连接线及配件

1套


12

电工电子电拖PLC自动控制3D虚拟仿真软件

1套

见附件一


13

提供PLC编程软件、触摸屏MCGS软件,protel99软件等

1套


附件一:

模拟培训内容(电工电子电拖PLC自动控制3D虚拟仿真软件)介绍

模块分为电工基础、照明电路、仪器仪表、低压电器、电力拖动、电子器件、电子技术、机床电路、PLC控制等100多个实训内容,学校可以根据学生学习进度选择相应的训练模块进行训练。

利用生动的动画演示,配合语音对电路工作原理进行讲解;可通过半透明的原理图上的提  示进行相关操作;具有与设备一致的实训项目和实物元件介绍;具有实训目的的描述、实训器材的展示、典型电路的分析、电路原理声动同步的解说、元件布局模拟操作、电路原理的模拟接线,模拟现场的工业仿真等功能。该软件所有图标及器件均采用3D建模,通过美工处理,整体画面美观大方。通过软件的教学及仿真,能激发学员的思维、增强学员的感性认识,更好地剖析教学的重点、难点。
