气动与PLC控制实训台,通用维修电工技能实训考核装置

TRY-QD3气动与PLC控制实训台

TRYPLC-QD3气动与PLC控制实训台是应现代气动专业教学实验要求。根据《液压与气压传动》，《气动控制技术》等通用教材内容设计而成。该实验台覆盖了气动技术、传统继电器控制技术、PLC自动控制技术、传感器应用技术等多项技术，是气动技术和控制技术的完美结合。该系统除了可以进行常规的气动基本控制回路实验外，还可以进行模拟气动控制技术应用实验，气动技术课程设计等。采用PLC控制方式，可从学习简单的PLC指导编程、梯形图编程，深入到PLC控制的应用，可与计算机通讯、在线调试等实验功能，能完美结合气动技术和电气PLC控制技术，适用气动实验教学、气动控制技能、气动与传感器技术等课程综合实训实验。

（参考图片）

TRY-QD3气动与PLC控制实训台   主要特点：

1. 模块化结构设计搭建实验简单、方便，各个气动元件成独立模块，配有方便安装的底板，实验时可以随意在通用铝合金型材板上，组装各种实验回路，操作简单、方便。

2. 快速可靠的连接接头，安装连接简便、省时。

3. 标准工业用元器件，性能可靠边，安全。

4.实验台具有计算机通讯接口，可与PLC编程器相连控制。

5.气源采用无油静音空气压缩机，具有噪声低（＜55db）的特点，气体无油无味，清洁干燥。

6. 多种控制方式：单气动控制回路、采用继电器的电控气动回路、采用可编程控制器的电控气动回路等。

TRY-QD3气动与PLC控制实训台  实验装置组成：
　　实验台由实验台架、工作泵站、常用气动元件、电气控制单元等几部分组成。
   一）实验工作台

1. 实验工作台采用优质型钢为主框架、优质冷轧钢板制作而成，全部采用防锈、亚光喷塑处理；

2. 台架下半部分带有元件、工具储存柜，实验时方便元器件的储存。

3. 实训屏为特制带“T”型槽的铝合金型材，可以方便、随意地安装气动元件，搭接实验回路。

二）TRY-QD3气动与PLC控制实训台   气动元件

1. 所有的气动元器件均为标准工业元件，实用安全可靠；

2. 气动元件均配有工程塑料过渡底板，可方便、随意地将元件安放在实训屏（面板带“T”型槽的铝合金型材结构）上；

3. 每个气动元器件全部安装气动快换接头，回路拆接方便快捷。

三）电气控制单元 （注：PLC类型可根据用户实际需求配置：三菱、欧姆龙、西门子、松下等）

1. 可编程序控制器(PLC)：采用欧姆龙CP1E-20CDR，继电器输出形式， 12点输入、8点输出，继电器输出形式，电源电压：AC 220V/50Hz，控制电压DC24V；并配有与计算机通讯的下载线缆（包括适配器）。

2. 漏电脱扣器，直流24V电源，电磁阀输出控制口，接近开关，磁性开关，连接线缆，插座，按钮，指示灯等。

3 . 各种按钮开关接头均接到面板上，实训时方便拔插连接；

四）工作泵站技术参数：

1．气泵输入电压：AC 220V/50Hz   550W

2. 气 泵 容 积：20L

3. 额定输出压力：0.8Mpa

4. 工 作 噪 声：< 55分贝

5. 转       速：1400 RPM

6. 排   气  量：45 L/min

7. 净        重：20KG

实验台主要技术参数：

n1.使用电源：国家标准供电电源——AC220V、50HZ，带短路保护、漏电保护、过载保护等功能；

n2. 控制电压：安全控制电压—DC24V；

n3. 使用环境要求：能在环境温度-10℃——+50℃下使用；

  4. 外形尺寸：1450×650×1700mm

  5. 重量：约180KG

实验项目：

1. 气动回路实训项目：

1）常用气动元件功能演示实验；

2）常见气动回路演示实验：

3）单作用气缸的换向回路

4）双作用气缸的换向回路

5）单作用气缸的速度调节回路（单向、双向）

6）双作用气缸的进口调速速度调节回路

7）双作用气缸的出口调速速度调节回路

8）速度换接回路

9）采用并联节流阀的缓冲回路

10）互锁回路

11）过载保护回路

12）卸荷回路

13）单缸连续往复控制回路

14）双缸连续往复控制回路

15）用行程阀的双缸顺序动作回路

16）用电气开关（磁性开关、接近开关）的双缸顺序动作回路

17）多缸顺序动作回路

18）双缸同步动作回路

19）二次压力控制回路

20）高低压转换回路

21）计数回路

22）延时回路

23）双手操作回路

24）与门型气阀的应用回路

25）或门型梭阀的应用回路

26）快速排气阀的应用回路

2. 可编程序控制器（PLC）电气控制实验：机-电-气一体控制实验：

1) PLC指令编程、梯形图编程学习

2）PLC编程软件的学习与使用

3）PLC与计算的通讯、在线调试

4）PLC与气动相结合的控制实验

3. 学生自行设计、组装的扩展回路实验；（可扩展80多种）

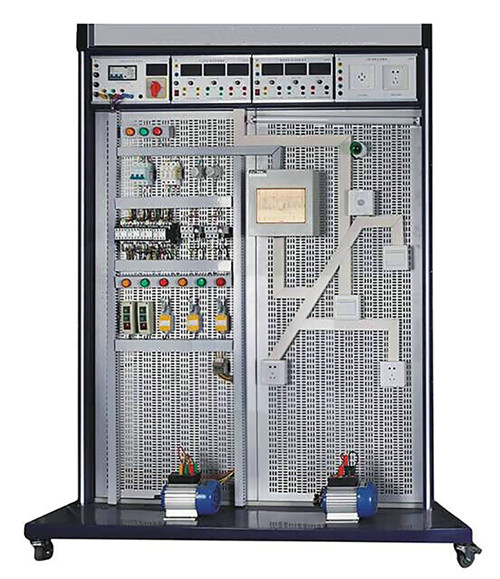

TRY-TY3通用维修电工技能实训考核装置

     TRYWX-TY3通用维修电工技能实训考核装置按照劳动和社会保障部颁发的“工人等级标准”和“职业技能鉴定”的要求而设计的，主要由实训台、网孔板、实训元器件组成。学生根据实训线路进行元器件的合理布局，安装、接线全部由学生自行完成，接近工业现场。能完成初级电工线路，电机控制线路，照明配电的模拟操作、安装调试的综合实验实训，主要是训练学生动手能力和实操技能。实训项目是根据指导老师来确定，根据所选的项目选择相应的元器件。初级维修电工实训考核装置也可作为培训机构电工考工的理想设备。




二、TRY-TY3通用维修电工技能实训考核装置技术参数：
1、工作电源：AC 380（1±10％）V；
2、环境温度：-10°C ~ +40°C；
3、相对湿度：<85％（25°C）；
4、装置容量：<1.5KVA；
5、重量：100kg；
6、外形尺寸：双工位1500×750×1750 （mm）；
三、通用维修电工技能实训考核装置实训项目：
1、单相启动停止控制电路
2、异步电动机点动控制电路
3、异步电动机两地控制电路
4、异步电动机联锁正反转控制电路
5、双重联锁控制电路
6、自动顺序控制电路
7、手动顺序启动
8、异步电动机星、三角控制电路
9、异步电动机能耗制动控制电路
10、按钮联锁的三相异步电动机正反转控制线路
11、接触器联锁的三相异步电动机正反转控制线路
12、双重联锁的三相异步电动机正反转控制线路
13、单向减压启动及反接制动控制线路
14、异步电动机反接制动控制电路
15、自动往返控制线路
16、正反转点动、启动控制电路
17、带有点动的自动往返控制电路
18、异步电动机自锁控制电路
19、异步电动机单相点动、启动控制电路
20、三相异步电动机定子串电阻减压启动手动控制线路
21、三相异步电动机定子串电阻减压启动自动控制线路
22、接触器控制双速电动机的控制线路
23、时间继电器控制双速电机的控制线路
24、C620-1型车床控制电路
25、电动葫芦控制电路
26、Y3150型滚齿机控制电路
27、电动葫芦电路
28、Z3040摇臂钻床电路
29、CA6140车床电路
