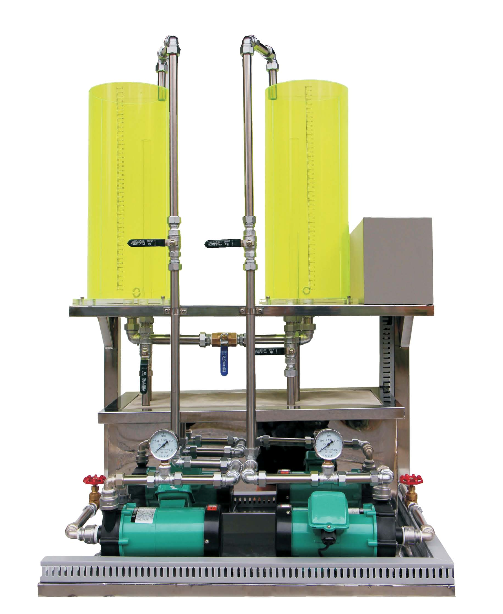

TRY-SA03A型 二容液位流量控制实验装置

一、产品概述
       TRY-SA03A型 二容液位流量控制实验装置由有机玻璃储水箱、电动调节阀、涡轮流量计、水泵液位传感器等组成，可以与智能调节仪、PLC组成闭环PID调节液位流量控制系统。上位机软件采用MCGS全中文工控组态软件，实现在线检测、控制、参数修改、数据的存储分析、实时曲线和历史曲线显示和打印，以及液位和流量特性实验，单闭环实验，双闭环实验，解耦实验，同时仪器可以扩展DDC控制和单片机控制，并且可以根据使用者的要求，自己开发实验项目。产品适合《计算机控制技术》、《可编程控制器》、《工厂自动化》、《微机仪表控制技术》、《自动化仪表》讲述现代计算机控制软硬件系统在工程实践中的应用，数据采集及处理技术，数字通讯技术，各类专用工业控制器，PLC控制技术，智能仪表控制技术，DDC控制技术，算法编程及应用技术。

       本装置采用工业级传感器，具有多重安全保护，其结构特点微小、紧凑、美观、安全。提供IEC标准信号及相关测试点供单片机接入进行编程实验，适用于测控、自动化、计算机、机电控制、信息工程、机电一体化等专业。
二、实验内容（常规配置）
1. 水箱液位传感器的特性及其标定
2. 单容水箱对象特性测试实验
3. 双容水箱对象特性测试实验
4. 单容水箱液位的定值控制实验
5. 双容水箱液位的定值控制实验
6. 二容水箱液位的计算机耦合控制实验
7. 单容水箱液位的计算机模糊控制实验
8. 单神经元控制实验
9. 单容水箱液位的计算机预测控制实验
10. 压力的单闭环控制实验
11. 流量的单闭环控制实验
12 水箱液位与流量的串级控制实验
13. 流量的单/双闭环比值控制实验
14. 液位的变比值控制实验
三、配置清单

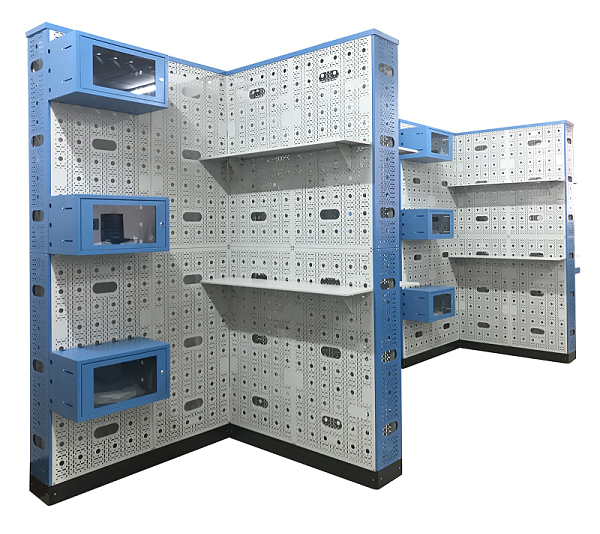

TRY-LIT01型 IT工程技术实训平台

一、产品规格：

    TRY-LIT01型 IT工程技术实训平台为全钢结构长7.92米，宽2.64米，高2.6米。每个模块尺寸：长1.2米，宽0.24米，高2.6米。

二、产品结构：
1、设备必须为全钢结构，无木板结构。钢板为1.5毫米冷轧钢板，强度高，不易变形，表面喷塑处理，不生锈，白色美观漂亮；
2、IT工程技术实训平台密布各种安装孔，适合安装各种IT类产品，进行工程技术实训，产品综合实训使用寿命高达10万次；
3、IT工程技术实训平台每个模块安装孔对应，能够轻松穿越到对面，进行穿墙布线实训；
4、设备必须长7.92米，宽2.64米，高2.6米。由12模块（每个模块长1.2米，宽0.24米，高2.6米）组成12个角区域和32个独立实训面积，十字型结构布局，性价比最高，能够满足36人同时实训操作；
5、每个角区域安装有楼层模拟板+支架2套，其长1.2米，宽0.24米，模拟三层建筑结构；每个角区域配套三个6U实训专用机柜，必须长300毫米，宽530毫米，高300毫米，蓝色喷塑处理，钢板厚度1.5mm ，冷轧钢板，坚固耐用，五面16个Φ25进出线孔，亚克力安全门，能够进行信息网络布线系统管理间和设备间的设备安装调试等综合实训；
6、同时或者交叉模拟网络综合布线工程的12个工作区、12个设备间、12个垂直、12个水平、12个管理等子系统实训。模块化设计，能按教室尺寸合理布局，适合任意楼层安装。

7、每个U型区域安装有楼层模拟板+支架≥2套，其长≥1.2米，宽≥0.24米，模拟三层建筑结构；
8、每个U型区域配套≥三个6U实训专用机柜，长≥300毫米，宽≥530毫米，高≥300毫米，蓝色喷塑处理，钢板厚度≥1.5mm
9、冷轧钢板，坚固耐用，≥五面16个Φ25进出线孔，亚克力安全门；同时或者交叉模拟网络综合布线工程实训。
10、≥Φ6.5通孔适合安装M4螺丝+螺母，固定各种设备
11、≥Φ5X20纵向条孔和横向条孔，适合在任意位置安装M4螺丝+螺母，固定各种设备
12、≥Φ25穿线孔适合安装dn16、dn25等各种塑料管和波纹管
13、IT工程技术实训平台具有网络综合布线设计和工程技术实训平台功能
14、实训一致性好，相同实训项目，实训结果相同，并且每组实训难易程度相同。
15、具有搭建多种网络永久链路、信道链路平台功能。
16、扩展功能强大，特别适合下列IT工程技术原理展示、设备安装与调试实训、综合技能应用与考核等。
三、实训功能

1、能够模拟进行多种综合布线路由设计和实训操作

2、能够进行各种线管、线槽的明装或者暗装方式的安装布线实训

3、能够模拟三层楼宇结构、结合配套机柜，可模拟综合布线系统七大子系统真实工程环境

4、结合易训其它实训设备，能够模拟各类双绞线、室内外光纤敷设、链路、端接测试实训

5、具有综合布线垂直系统、水平子系统、工作区子系统、设备间子系统等内容的展示功能
