微机应用综合实验装置,自动化实训装置

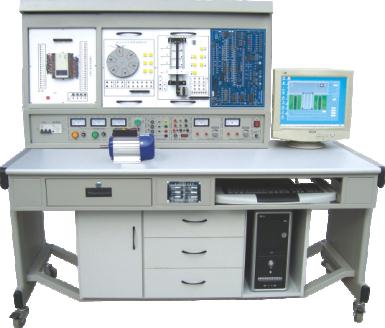

TRYS-02C PLC可编程控制器、微机接口及微机应用综合实验装置

TRYS-02C PLC可编程控制器、微机接口及微机应用综合实验装置  特点

1、TRYS-02C  PLC可编程控制器、微机接口及微机应用综合实验装置采用组件多结构 更换实验模块便捷,如需扩展功能或开发新实验,只需添加实验挂箱即可,永不淘汰。

2、双口接线法 PLC主机与实验挂箱之间的连接即可采用自锁紧接插线单线逐点连接,以提高动手动脑能力,加深了解PLC的结构功能,又可通过排线一次性连接,以提高实验连接速度,与单一连接法相比具有绝对优越性。

3、实验对象形像逼真,接近工业现场的实际应用,通过本实验装置的训练,学生很快就能适应现场的工作。

4、采用三菱FX系列可编程控制器,功能强大,性能优越,采用模块化设计,组合灵活。

5、组态棒图教学 采用MCGS工控组态软件,所有实验都已编辑出形象直观、动感强、教学效果好的组态棒图,进行实验动态跟踪教学。



TRYS-02C PLC可编程控制器、微机接口及微机应用综合实验装置


二、

TRYS-02C PLC可编程控制器、微机接口及微机应用综合实验装置  装置构成

1、PLC可编程控制器实验台:提供三相电源,直流稳压电源及安全保护装置

2、PLC可编程控制器实验装置(挂箱规格:40×24×6 cm3):

(1)PLC001 交通信号灯PLC自动控制实验挂箱

(2)PLC002 搅拌器的PLC自动控制实验挂箱

(3)PLC003 LED数码管显示PLC自动控制实验挂箱(实物)

(4)PLC004 四层电梯的PLC自动控制实验挂箱(实物)

(5)PLC005 加工中心刀具库选择控制实验挂箱(实物)

(6)PLC006 艺术彩灯造型的PLC控制实验挂箱

(7)PLC007 电机的自动控制实验挂箱(实物)

(8)PLC008 步进电机的PLC控制实验挂箱(实物)

(9)PLC009 模拟电视发射塔实验挂箱

(10)PLC010 自动送料装车系统实验挂箱

(11)PLC011 自动售货机实验挂箱

(12)PLC012 自动成型系统实验挂箱

(13)PLC013 水塔自动供水系统实验挂箱

(14)PLC014 邮件自动分拣系统实验挂箱

(15)PLC015 自动洗衣机系统实验挂箱

(16)PLC016 电镀系统实验挂箱

(17)PLC017 继电器控制实验挂箱(一)

(18)三相鼠笼电动机 380V Y /△接法

(19)基础实验挂箱

3、PLC可编程控制器操作桌

4、编程应用软件

5、仿真教学软件

6、工控组态软件

7、PLC可编程控制器(接口都已引到面板)及转接通迅电缆。

8、微机接口及应用部分:

(1)微机接口部分:一块PCI总线扩展卡、8279键盘、六位数码显示连接电缆。还设有I/O地址译码电路8255、8253、ADC0809、DAC0832等;

(2)微机应用部分:设有声传感器、继电器及喇叭、直流电机、步进电机驱动控制电路;

(3)辅助电路:40脚、20脚、16脚、14脚集成插座,逻辑电平开关、LED显示、时钟(1MHZ、2MHZ)、方波信号。

9、电脑或手持编程器(用户自备或代购)

四、

TRYS-02C PLC可编程控制器、微机接口及微机应用综合实验装置  技术性能

1、输入电源:三相四线电源,输入时指示灯亮。

2、电源输出:有漏电型保护器、过载、短路保护装置。

A.三相四线380V输出,由三只电压表指示输出电压

B.~220V通过安全插座输出

C.+24V/2A直流稳压输出(数显)

D.+5V/1A直流稳压输出(数显)

E.±12V/1A直流稳压输出(根据装置需求而定)

3、PLC可编程控制器:

品牌、型号:三菱FX1N­-40mR(输入24点,输出16点),也可选择西门子、欧姆龙,价格另议。

4、重量:100Kg

5、外形尺寸:160×75×150 cm3

五、

TRYS-02C PLC可编程控制器、微机接口及微机应用综合实验装置   基本实验项目

1、PLC可编程控制器实验系统:

1.与、或、非逻辑功能实验

2.定时器、计数器功能实验

3.跳转、分支功能实验

4.移位寄存器实验

5.数据处理功能实验

6.微分、位操作实验

7.交通信号灯PLC自动控制实验

8.搅拌器的PLC自动控制实验

9.LED数码官显示PLC自动控制实验(实物)

10.四层电梯的PLC自动控制实验(实物)

11.加工中心刀具库选择控制实验(实物)

12.艺术彩灯造型的PLC控制实验

13.电机的自动控制实验 (实物)

14.步进电机的PLC控制(实物)

15.模拟电视发射塔实验实验

16.自动送料装车系统控制实验

17.自动售货机实验

18.自动成型实验

19.水塔自动供水控制系统实验

20.邮件自动分拣实验

21.自动洗衣机控制系统模拟实验

22.电镀过程控制实验

23.三相鼠笼式异步电动机点动和自锁PLC控制(实物)

24.三相鼠笼式异步电动机联动正反转PLC控制(实物)

25.三相鼠笼式异步电动机带延时正反转PLC控制(实物)

26.三相鼠笼式异步电动机Y/△转换起动PLC控制(实物)

27.MCGS组态棒图实验教学,利用已编辑好组态棒图,对以上任何实验进行动态跟踪教学实验

28.针对实验项目的具体要求,学生自行编辑组态棒图进行实验。

2、微机接口及微机应用

A、微机接口实验(微机原理课)

1、I/O地址译码实验 2、简单并行接口实验

3、可编程并行口实验(一)(二) 4、串行通讯实验(8251、8250)

5、A/D、D/A转换 6、可编程定时器/计数器实验

7、七段数码显示实验 8、中断实验和DMA通讯实验

B、趣味性实验及控制实验(微机应用课)

1、竞赛抢答器实验 2、数字录音机实验

3、电子琴实验 4、交通灯控制实验

5、继电器控制实验 6、步进电机控制实验

7、七段数码显示实验 8、集成电路测试实验

9、8279键盘、显示控制实验

C、TTL集成电路实验(数字电路课)

1、与、或、非门等门电路实验 2、组合逻辑电路实验(半加器、全加器等)

3、触发器实验(RS、D、JK等) 4、集成计数器及寄存器

5、译码器和数据选择器等 6、单稳态触发器等波形实验



实验台配置清单(每台)

名称

型号

数量

单位

备注

PLC主机

三菱FX1N—40MR

1

日本

三菱通讯电缆

RS232/422

1

日本

演示板

交通信号灯的PLC控制

1

北京

搅拌器的PLC控制

1

LED数码管的PLC控制

1

四层电梯的PLC控制

1

加工中心刀具库选择控制

1

艺术彩灯的PLC控制

1

电机的自动控制

1

步进电机的PLC控制

1

基础实验

1

水塔自动控制

1

洗衣机自动控制

1

邮件分检系统

1

自动售货机

1

自动成型系统

1

模拟电视发射塔

1

自动送料装车系统

1

电镀自控系统



软件

演示板原程序及三菱编程软件(FXGP_WIN-E)

1

日本

微机接口主板



1



微机接口PC扩展卡



1



键盘显示实验板及连接电缆



1



学生实验桌

学生实验桌含铁筐支架

1

北京

说明书

上册

1

下册

1

连接线

红色

40

红色大头

1

黑色大头

1

红色大小头

1

黑色大小头

1

黑色

1

50P排线

1

黄色(短线)

10

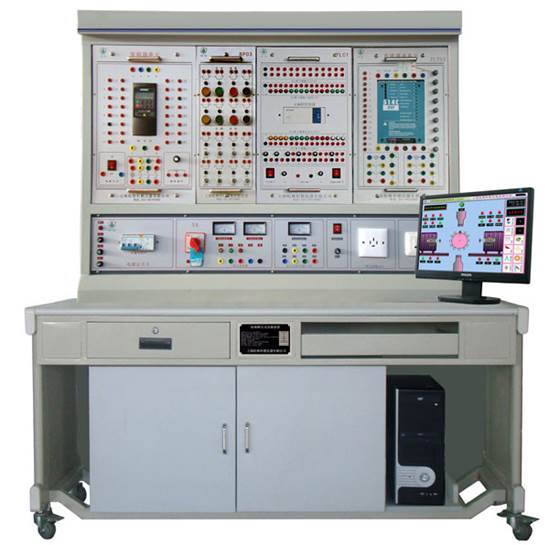

TRYZK-201E 自动化综合实训装置(PLC、变频器、直流调速)

TRYZK-201E 自动化综合实训装置(PLC、变频器、直流调速)  概述
   “TRYZK-201E 自动化综合实训装置(PLC、变频器、直流调速)”主要集可编程控制器、变频器、514C直流调速系统、模拟控制实验板等于一体。在本装置上,可直观地进行PLC的基本指令练习、多个PLC实际应用的模拟实验及实物实验,所有实验均有组态棒图进行动态跟踪。自动化综合实训装置配备的PLC主机可根据实际需要采用三菱FX1N-40MR、西门子S7-200 CPU226、欧姆龙CPM1A-40CDR、松下FP-X C40R可编程控制器。变频器可根据实际需要采用三菱E740系列、西门子MM420系列、欧姆龙3G3JV-A4007系列、松下BFV00074系列。直流调速系统主要装置采用514C直流调速装置。自动化综合实训装置设有电流型漏电保护器,控制屏若有漏电现象,漏电电流超过一定值,立即切断电源,对人身安全起到一定的保护作用。

TRYZK-201E 自动化综合实训装置(PLC、变频器、直流调速)


2、

TRYZK-201E 自动化综合实训装置(PLC、变频器、直流调速)  基本配置
电源屏
PLC主机挂箱
PLC实验挂箱
仿真控制软件
直流调速装置挂箱
变频器挂箱
实验台
电脑(选配)

3、

TRYZK-201E 自动化综合实训装置(PLC、变频器、直流调速)
技术性能
输入电源:220V±10% 50HZ
环境温度:–10℃-+40℃
相对湿度:<85%(25℃)
海拔高度:<4000m
装置容量:<1.5KVA
外型尺寸:1600×700×1450mm
