安全用电实训台,小容量晶闸管直流调速系统实训考核装置

TRYYD-01A 安全用电实训台

一、 TRYYD-01A 安全用电实训台  设备概述:

      TRY-112A型安全用电实训台,适用于《电气安全工程》、《安全用电》、《电工作业》、《电工技术》、《电力工程概论》等课程教学实训。学员可通过实训教学,熟悉各种电气事故的原因和预防电气事故的实用操作措施,从而使学员了解电气事故、重视电气事故、提高现场预防事故和解决气事故的能力。

TRYYD-01A 安全用电实训台


TRY-112A型安全用电实训台,同时使学生学习电网的多种连接方式、多种常用的线路保护方式,比如直接接触电击防护、间接接触电击保护、以及安全设备选择。
TRY-112A型安全用电实训台,采用台式模块化(挂板)结构,可扩展性强。教学模型均安装在挂板上,使实训元件更加直观,方便学员学习掌握。
二、 TRYYD-01A 安全用电实训台  教学设备特点
1、多重、可靠、全面的安全保护
电源总开关采用可靠性漏电保护断路器,一旦漏电能在0.1秒内切断电源;二是实验台采用三相五线制电源,实验台金属外壳安装专用接线端子,保证设备可靠接地;三是采用无触及性实验插座,完全避免了无意识触电。
2、完善的硬件配置:
     安全用电实训台所需各种电源、仪表、负载、电子元件、电路模块等有机结地合在一起,配套齐全。电气控制线路或电子线路元件都装在作为挂板的安装板上,操作方便、更换便捷,可扩展其它功能或开发新实验。
3、设备扩展方便:模块式结构,挂箱更换方便,便于组织各种实训项目、方便升级。
4、设备的可靠性:元件连接在端子,学生从端子上插线或接线,训练学生理论联系实际的基本技能。
5、可进行电工实训项目教学法的各种项目。
三、 TRYYD-01A 安全用电实训台  技术性能
1、工作电源:三相五线,AC380V±10%,50HZ
2、功率:Pmax小于300W
3、环境温度:-30℃-40℃;相对湿度:≤90%
4、重量: 80kg
5、外形尺寸:1700mm×750mm×1500mm
四、TRYYD-01A 安全用电实训台   实验项目
兆欧表的使用
接地电阻测试仪的使用
电流感知实验
模拟人体阻抗实验
模拟人体跨步电压触电实验
IT系统绝缘监视模拟实验
特低安全电压的认识实验
安全隔离变压器的认识及安全原理实验
电网IT系统模拟实验
电网TT系统模拟实验
TN系统模拟实验
TN系统电网设备接地部分设备接零危害模拟
TN系统零线断线与设备漏电模拟
TN系统零线断线与不平衡负荷模拟
等电位连接模拟实验
漏电保护器原理模拟实验
安全标志牌的认识实验
五、 TRYYD-01A 安全用电实训台  安全用电实训台配置清单
1、硬件单台配置清单

序号

名称

规格型号

数量

1

安全用电实训装置

金属台+木质台面+电源控制+实训面板

1台/台

2

安全用电挂箱1

安全变压器单元、特地安全电压单元

1只/台

3

安全用电挂箱2

电流型漏电保护实验、电流感知

1只/台

4

安全用电挂箱3

设备漏电模拟

1只/台

5

安全用电挂箱4

三相负载、跨步电压

1只/台

6

安全用电挂箱5

电网三种接线方式模拟

1只/台

7

安全用电挂箱6

人体触电模拟

1只/台

8

安全用电挂箱7

跨步电压模拟、人体不同电流途径的伤害

1只/台

9

指针式万用表

MF47

1只/台

10

测电笔



1支/台

11

兆欧表

ZC25-4, 0~1000兆欧

1只/台

12

实验指导书



2本/台

















一、小容量晶闸管直流调速系统实训考核装置描述:

TRYTS-01小容量晶闸管直流调速系统实训考核装置采用通用的小容量晶闸管直流调速电路,主电路为单相桥式半控结构,系统采用电压负反馈和电流正反馈控制,并具有电流截止负反馈环节和串联微分校正网络。小容量晶闸管直流调速系统实训考核装置符合国家《职业标准》和中华人民共和国劳动与社会保障部颁发的“实训设备行业标准”,适合于各类中等职业技术学校。劳动培训及技能鉴定单位的教学培训和维修电工的中/高级实操考核和技能鉴定使用。

小容量晶闸管直流调速系统实训考核装置需留有扩展接口、漏电保护及专门的故障设置箱,可自备机组构成单闭环有静差直流调速控制系统,可根据教学、考核的要求随机设置故障点。

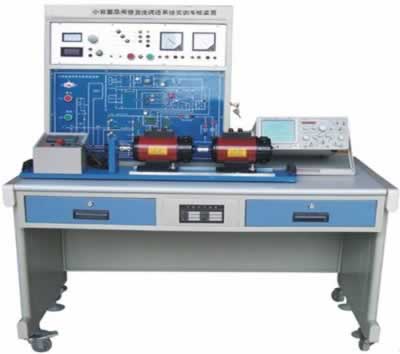

小容量晶闸管直流调速系统实训考核装置

二、小容量晶闸管直流调速系统实训考核装置技术性能:

1、输入电源:三相四线(380V+_10%50Hz)

2、交流电源:单相AC220V50Hz

3、整流输出电压:DC180V

4、最大输出电流:DC2A

5、励磁电压:DC180V

6、调速范围:D=10

7、静差率S小于或等于10%

8、工作环境温度范围-10℃至+40℃相对湿度小于85%(25℃)海拔小于4000米

9、装置容量小于或等于1.5KVA

三、小容量晶闸管直流调速系统实训考核装置基本配置

1.DMO1电源控制屏

(1)交流电源:三相~380V电源(具有输出短路保护)。

(2)直流电源:220V/0.5A直流励磁电源,为直流发电机提供励磁电源,带数字显示。

(3)测量式仪表

1)交流电压表一只:可通过其下方的波段开关切换指示三相电网输入线电压,精度1.0级

2)直流电压表一只:镜面精密指针式直流电压表(±300V,精度1.0级

3)直流电流表一只:带镜面精密指针式直流电流表(±2A,精度1.0级)

(4)故障设置箱:可设置不低于10个故障点。

(5)人身安全保护体系:电压型漏电保护器,电流型漏电保护装置,实训连接线及插座,控制屏两侧设有单相三极220V的电源插座及三相四极380V的电源插座等。

2.DM02实训桌

实训桌为铁质双层亚光密纹喷塑结构,桌面为防水、防火、耐磨高密度板,设两个大抽屉,用于放置工具、存放部件及资料等。并设四个万向轮和四个固定调节机构,便于移动和固定。

3.DQ03-1不锈钢电机导轨、1024光码盘测速系统及智能数显转速表

包括日本欧姆龙1024光电编码器,智能数显转速表及固定电机的不锈钢导轨等。不锈钢导轨平整度好,无应力变形,加工精细,同心度好,互换性好,能保证电机与电机之间连接的同心度偏差不超过±5丝,电机运行噪声小,实验参数典型,能较好满足实验要求。

4DQ04直流并励电动机

5.DQ05直流发电机

6.DQ061电阻负载箱

7.DQ07实验连接线

实验连接线:根据不同实验项目的特点,配备两种不同的实验联接线,强电部分采用高可靠护套结构插连接线(不存在任何触电的可能),里面采用无氧铜抽丝而成头发丝般细的多股线,达到超软目的,外包丁晴聚氯乙烯绝缘层,具有柔软、耐压高、强度大、防硬化、韧性好等优点,插头采用实芯铜质件外套铍轻铜弹片,接触安全可靠;弱电部分采用弹性铍轻铜裸露结构联接线,两种导线都只能配合相应内孔的插座,这样大大提高了实验的安全及合理性。

四、小容量晶闸管直流调速系统实训考核装置实训项目:

1.熟悉单结晶体管原理和使用

2.单结晶体管触发电路的调试与测量

3.单闭环有静差直流调速控制系统操作实训

4.单闭环有静差直流调速控制系统参数的测量

5.单闭环有静差直流调速控制系统故障的检修
