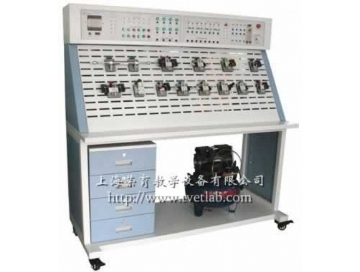

TRYQDA-01气动实验台

TRYQDA-01气动实验台,掌握各种气压元件结构原理特点,熟悉其应用,能看懂典型的气压系统图,独立分析典型的气压系统,为后期专业课程学习和实习实训打下坚实的知识基础。气动实验台依据国家高等院校、职业技术院校的《液气压传动》、《气动控制技术》教学大纲、实验教学大纲,针对当前的实验教学现况而专业设计的气动教学实验台。该实验台覆盖了气动技术、传统继电器控制技术PLC自动控制技术传感器应用技术等多项技术,是气动技术和控制技术的完美结合。因此,该实验台是气动实验教学、气动控制技能实训、气动与传感器技术综合实训的综合实验台,也是一款比较适合于高等院校、高等技术院校、职业技术院校的气动技术实训平台。



一、气动实验台主要性能特点气动实验台

1、覆盖了气动技术、继电器控制技术、PLC自动控制技术、传感器应用技术、上位机组态控制技术等多项控制技术;

2、模块化结构设计使得搭建实验简单、方便,各气动元件成独立模块,配有方便安装的底板,实验时可以随意在通用铝合金型材板上组建各种实验回路,操件简单快捷;

3、快速可靠的连接接头,拆卸简便省时,有效的提高了实验效率;

4、每个气动元器件、传感器元件及其他电器元件全部采用工业元件,性能安全、可靠;

5、低噪音的工作泵站,为实验是提供了一个安静的实验环境(噪声<60db)。

二、气动实验台主要技术参数

1、气泵主要技术参数:

电源:220VAC50HZ;

功率:465W;

流量:55L/mi;

储气罐容积:24L;

噪音:<=60db;

最大压力:0.75Mpa;

尺寸:40*40*52(cm);

净重:22Kg。

2、使用电源:国家标准供电电源——AC220V、50HZ,带短路保护、漏电保护、过载保护等功能;

3、控制电压:安全控制电压—DC24V;

4、使用环境要求:防潮、防尘环境;

5、实验台外形尺寸(mm):1500×620×1600;

6、实验台重量:约120Kg。

三、气动实验台实验项目

1、常用气动元件功能演示实验;

2、常见气动回路演示实验;

3、单作用气缸的电磁阀换向回路;

4、双作用气缸的电磁阀换向回路;

5、双作用气缸的气控阀换向回路;

6、单作用气缸的单向速度调节回路;气动实验台

7、单作用气缸的双向速度调节回路;

8、双作用气缸的进口调节速度调节回路;

9、双作用气缸的出口调节速度调节回路;

10、速度换接回路;

11、采用并联节流阀的缓冲回路;

12、互锁回路;

13、过载保护回路;

14、单缸连续往复控制回路;

15、双缸连续往复控制回路;

16、用行程阀双缸顺序动作回路;

17、用电气开关双缸顺序动作回路;

18、二次压力控制回路;

19、高低压力转换回路;

20、计数回路;

21、延时回路;

22、逻辑阀的应用回路;

23、双手操作回路;

24、节能回路;

25、残压排出回路;

26、自动手动并用回路。
