钳工桌技术实验台参数表(2工位)
钳工桌技术参数表(2工位)
钳工桌技术参数表(2工位)
名称 |
规格 |
技术参数 |
材料 |
备注 |
钳工桌(2工位) |
1500X750X850(+750工具架防护网) |
|
|
重型 |
钳工桌台面 |
1500X750X50 长X宽X厚 |
承重>1000KG 单块木宽度>150mm |
进口柳桉原木 |
块木单拼于钢架面,¢6mm强攻紧固于钢架 |
台面橡胶皮垫 |
1500X750X3 长X宽X厚 |
工业橡胶垫 |
橡胶合成品 |
|
桌架 |
1400X650X650 |
承重>1000KG |
6X4方钢,厚度2mm. |
|

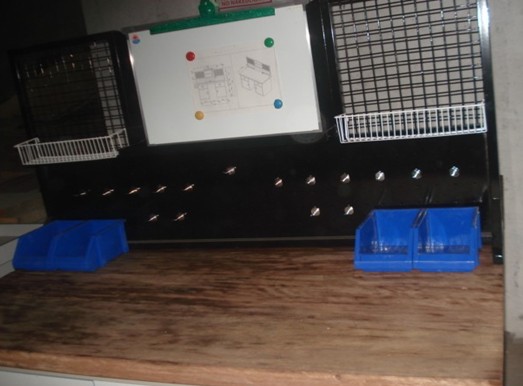

多功能防护网 |
1500X750X25 |
百页挂板¢3,栅格30X30 工具格600X100 边框25X25方钢 钢堋板1.2 |
网丝,方钢 钢堋板,磁性白板,1.2钢板 |
专用挂勾,可悬挂各类工具。白板可直接画加工示意图,可贴挂图纸。钢堋板冲孔配挂勾。 |
缓冲橡胶脚垫 |
¢50X40 |
抗冲击,降噪。 |
橡胶金属合成 |
可调节 |
抽屉 |
500X160X420 |
承重>20KG |
1.6三聚氰氨板 |
|
专用挂网格 |
380X120 |
|
|
储存工具零件 |
专用工具盒 |
350X250 |
|
工程塑料 |
储存工具零件 |
安全电源插座 |
2+3(五孔) |
220-250V |
国标 |
用于工作电源 |
回转式台虎钳 |
|
钳口长度≥150 闭合间隙≤0.2 钳口硬度≥HRC45-54 |
|
重型 |
划线平板 |
300X300 |
精度≥1 |
|
|
四工位钳工桌实例图:
TRY-02B型钳工桌(台)技术规格表(四工位一台为例)
标准级配置
四工位钳工台基本配置:
序号 |
名称 |
规格 |
材料 |
说明 |
配置数 |
1 |
钳工桌台面 |
1500X1500X50 |
三聚氰氨板 |
变形小,承重佳。与钢架强攻螺丝固定。 |
1套 |
2 |
操作台面 |
1500X1500X1.5 |
优质镀锌钢板 26公斤 |
平铺于桌面 |
1张 |
3 |
多功能防护网 (本公司特别研制产品) |
1500X750X20 |
20X20金属方管,壁厚1.0。R≥2.0金属丝筋网格。壁厚≥1.0冲孔金属隔板。双面书写磁性黑板(配磁性贴及长夹)。 |
4只R10螺栓固定与桌面。可贴挂图纸或直接画加工示意图。 |
1套 |
4 |
桌架 |
1500X1500X700 |
60X40金属方管,壁厚≥1.5。 壁厚≥1.0金属双侧隔板。 |
焊接或螺栓连接。 四柱,四直梁,四横梁。 |
1套 |
5 |
工具抽屉 |
520X420X150 |
优质双贴面三聚氰氨板,优质滑轨。或全钢板 |
|
4只 |
6 |
工作电源 (选配) |
交流220V |
国标5孔安全插座 |
|
2只 |
7 |
缓冲调节脚垫 |
40X50 |
高强度橡胶,金属螺杆R12 |
可调节,抗震,缓冲。 |
4只 |
8 |
台虎钳 |
160 |
优质铸铁,精钢闭合口。 |
闭合精度:<1 |
4台 |
9 |
划线平板 |
400X300X100 |
优质铸铁,平面高精度。 |
|
1台 |
10 |
工具挂篮 |
380X80X10 |
金属丝网格 |
|
4只 |
11 |
零件盒 |
240X150X110 |
塑料 |
加厚型,可拼插连接 |
8只 |
12 |
工具专用挂勾 |
|
金属 |
L型 |
40只 |
|
|
|
|
|
|
四工位工具配置:{自配或代配}
序号 |
名称 |
规格 |
材料 |
单位 |
配置数 |
1 |
钢锯架 |
|
|
把 |
4 |
2 |
圆锉刀 |
8—-12寸 |
|
套 |
2 |
3 |
半圆锉刀 |
8——12寸 |
|
套 |
2 |
4 |
方锉刀 |
8——12寸 |
|
套 |
2 |
5 |
扁锉刀 |
8——12寸 |
|
套 |
2 |
6 |
三角锉刀 |
8——12寸 |
|
套 |
2 |
7 |
什锦锉 |
|
|
套 |
2 |
8 |
榔头 |
|
|
把 |
4 |
9 |
圆规 |
普通/弹簧150 |
|
把 |
4 |
10 |
角尺 |
500 |
|
把 |
4 |
11 |
钢尺 |
150、300 |
1短1长/套 |
套 |
2 |
12 |
划针 |
长120 |
|
支 |
4 |
13 |
内外卡钳 |
160 |
|
把 |
2 |
14 |
游标卡尺 |
|
|
把 |
2 |
15 |
内六角扳手 |
|
|
套 |
2 |
16 |
油石 |
|
|
块 |
2 |
17 |
铲刀 |
14寸 |
|
把 |
2 |
18 |
丝锥 |
M 6 8 10 12 14 |
2、3、3.5、3.5、5 |
套 |
2 |
19 |
扳牙 |
M 6 8 10 12 14 |
3、3、3.5、3.5、5 |
套 |
2 |
20 |
凿子 |
|
|
把 |
2 |
21 |
钢锯条 |
|
|
盒 |
2 |
22 |
活动扳手 |
200X24 |
|
把 |
2 |
23 |
钢丝钳 |
|
|
把 |
4 |
24 |
手虎钳 |
|
|
把 |
2 |
25 |
一字批 |
|
|
把 |
4 |
26 |
十字批 |
200*24 |
|
把 |
4 |
27 |
呆扳手 |
8.10.14 |
2.5、2.5、3 |
套 |
2 |
28 |
三角铰刀 |
|
|
把 |
4 |
29 |
丝攻扳手 |
|
|
把 |
4 |
30 |
扳牙扳手 |
8 10 14 |
|
套 |
4 |
31 |
尖嘴钳 |
|
|
把 |
2 |
32 |
钢丝刷 |
|
|
把 |
2 |
33 |
铁皮剪刀 |
|
|
把 |
2 |
34 |
铁皮工具箱 |
|
|
个 |
2 |
|
|
|
|
|
|
