通用车床电气技能培训考核实验装置

TRY-2型 通用车床电气技能培训考核实验装置

品牌:上海荣育 咨询电话:021-63811399


一、概述
   TRY-C650-2型通用车床电气技能培训考核实验装置” 是为各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所(站)等单位电气控制内容的教学、考核而研制车床电气技能考核装置。可用于课堂演示、机床电气控制原理性操作及实验实习。由于设备均采用实际电器,所以可作为社会电工类职业培训中机床电气维修方面的实习设备,同时也是职业资格培训考核中选用的车床电气培训设备。提高学生的动手能力,并克服以往只能在实际设备上进行教学,费用高且难以实现教学目的弱点。同时以高层次维修技能训练提供了有效的设备,达到了耗资少、教学效果显著的目的。

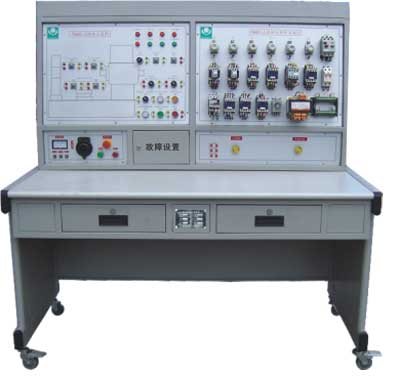

TRY-C650-2型通车床电气技能培训考核实验装置


二、适用范围
TRY-C650-2型通用车床电气技能培训考核实验装置适用于 C650-2 型普通车床电气控制的模拟与 C650-2 型普通车床电气故障排除的技能考核。
 三、技术性能
1 、 输入电源:三相四线(~ 380V±10% 50Hz )
2 、 工作环境:温度 -10℃ ~ + 40℃ 相对湿度< 85%( 25℃ ) 海拔 < 4000m
 3 、 装置容量:< 1KVA
 4 、 外形尺寸: 1410mm × 725mm × 1535mm
四、车床电气实验装置的基本装备
1 、电源控制面板(铝质面板)
 ( 1 )交流电源(带有漏电保护措施)
 提供三相交流电源( 380V )
 ( 2 )人身安全保护体系
 屏上装有电压型漏电保护装置,控制屏内或强电输出若有漏电现象,即告警并切断电源,确保实验进程安全。
 屏上装有一套电流型漏电保护器,控制屏若有漏电现象,漏电流超过一定值,即切断电源。
2 、主令控制及图示板(铝质面板)
 面板上安装有机床的所有主令电器及动作指示灯、机床的所有操作都在这块面板上进行,指示灯可以指示机床的相应动作。
 面板上印有 C650 型普通车床示意图,可以很直观地看出 C650 普通车床的外形轮廓。
3 、元器件安装板
 面板上装有断路器、熔断器、接触器、热继电器、变压器等元器件,这些元器件直接安装在面板表面,可以很直观的观看它们的动作情况。
4 、三相异步电动机
3 只 380V 三相鼠笼异步电动机,分别用作主轴电动机、冷却泵和快速移动电动机。
5 、故障开关箱
 设有 32 个开关,其中 1 到 23 用于故障设置; 24 到 32 保留。
6 、实验桌
 实验桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,结构坚固,形状似长方体结构,造型美观大方;设有两个大抽屉,用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌底还设有四个方向轮和四个固定调节机构,便于移动和固定,有利于实验室布 局。
 五、实验项目及主要内容
1 、学生熟悉常用低压电器的机构、原理;
2 、在电气原理图模式下,学生借助原理分析,通过测量找出故障点在某条线路上;
3 、提高学生的动手能力的技能操作水平;
4 、通过对机床故障排除,完成机床常见故障的排除;
5 、可以设置故障点做为维修电工的技能考核台。
