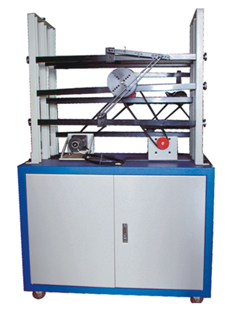

机构创新设计、拼装及运动分析实验台

TRY-DP机构创新设计、拼装及运动分析实验台

一、主要实验内容

1、机构创新设计及拼装。2、典型机构的虚拟设计。3、对典型机构约三维运动仿真及设计拼装。4、实用机构设计拼装。

二、主要性能特点

1、实验台采用一台二架约结构，可供二组学生使用，同时二组同学之间可协作实验。

2、具有齐备构件库:

包括: 1、杆构件(出种长度规格); 2、连接销(12种); 3、转动座(活动固定用); 4、槽轮组件; 5、凸轮组件;6、齿轮组件( 直齿、蜗轮蜗杆) ;7、棘轮组件;8、带传动组件;9、传动组件; 10、关节轴承组件;11、动力组件(变速电机) ;12、工作模拟组件(模拟工作对象)。

三、主要技术参数

1、电机功率: 60W ，传动比15: 1，数量2台

2、每台配杆六根，长度为1000mm

3、构件数量多达40个

4、台架尺寸:为1200*2200*600    1台架重量为: 280kg
