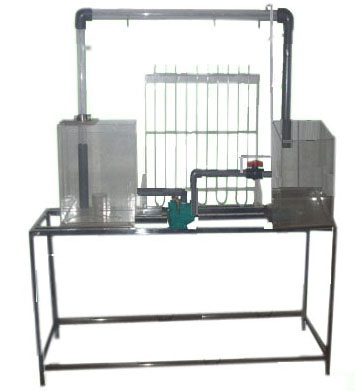

自循环虹吸实验装置

自循环虹吸实验装置


实验目的:
1、演示虹吸的成因和破坏及管中压强分布。
2、测量虹吸管真空度,并确定最大真空域,满足供定性分析虹吸管流动的能量转换特性。

主要配置:
虹吸管、水泵、高位水箱、低位水箱、测压管、刻度标尺、抽气装置、阀门、自循环装置、不锈钢框架。

技术参数:
1、运行环境:温度0-40℃,相对湿度:≤90%RH,电源:220V/50Hz。可连续操作。
2、虹吸管径:φ25mm,高度:800mm。由有机玻璃制成,分布六个测压点。
3、高位水箱容积50L,低位水箱容积70L,由有机玻璃制成。
4、采用自吸抽气技术,启动时可自动排除管中空气,操作简便。
5、测压计为透明有机玻璃,可显示测量各测点的真空度以及在管中的压强分布。
6、实验管道装有弯管流量计,以测量流量。
7、采用低噪声无锈蚀环保型水泵,最高扬程:12m,额定流量:15L/min,功率:120W。
8、测压计由8根长800mm直径φ8mm的有机玻璃管固定在测压架上,测压架上粘有标尺方便读数,压差计内的指示液为水,无毒、操作安全。
9、实验所用的流体-水为全循环使用设计,充分节约水资源。
10、框架及台面均为304不锈钢材质,结构紧凑,外形美观,操作方便。
11、外形尺寸:1200×500×1800mm(长×宽×高),可移动式设计,带脚轮及禁锢脚。
友情提示:
您只要致电: 021-63811399  (0)13671557885
就可以了解到更多符合您要求的自循环虹吸实验装置相关产品!
