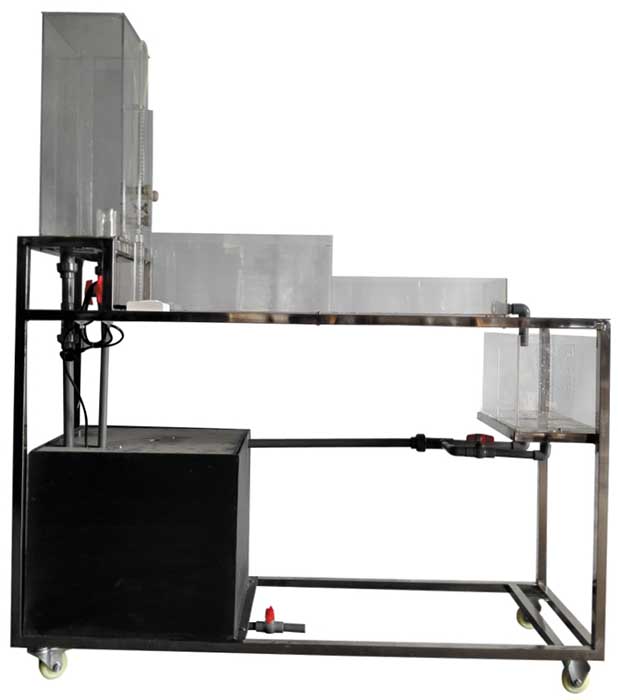

流体力学实验室设备自循环孔口管嘴实验仪

流体力学实验室设备自循环孔口管嘴实验仪

实验目的:
1、掌握孔口与管嘴出流的流速系数、流量系数、侧收缩系数、局部阻力系数的测量技术.
2、可做等径孔口和管嘴在相同水深下的出流对比实验,定性、定量试验;并可观察测试管嘴的负压值。
3、演示孔口与管嘴间和不同孔口间的的出流现象.

主要配置:
 实验水箱、孔口、管嘴、测点、测压管、蓄水箱、水泵、上水管、回水管、溢流管、供水阀、放水阀、计量水箱、刻度标尺、秒表、不锈钢支架。

技术参数:
1、运行环境:温度0-40℃,相对湿度:≤90%RH,电源:220V/50Hz,可连续操作。
2、实验恒压水箱:容积30L,材质透明有机玻璃,带有稳压溢流口。
3、孔口、管嘴类型:圆锥型管嘴、直角进口管嘴、圆角进口管嘴、锐缘小孔口,出口孔径f12±0.15mm。
4、实验流量:0~200ml/s;射流切换采用旋板装置,水流不外泄。
5、静音环保型水泵:扬程:10m,流量:12L/min,功率:90W。
6、蓄水箱,500×400×400mm,材质PVC板。
7、计量水箱:容积6L,透明有机玻璃制作,带计量刻度。
8、测压计由6根长650mm直径φ8mm的有机玻璃管固定在测压架上,测压架上粘有标尺方便读数,压差计内的指示液为水,无毒、操作安全。
9、实验所用的流体—水为全循环设计,充分节约水资源。
10、框架及台面均为304不锈钢材质,结构紧凑,外形美观,操作方便。
11、外形尺寸:1100×500×1700mm(长×宽×高),框架为可移动式设计,带脚轮及禁锢脚。
