风力发电教学实训装置

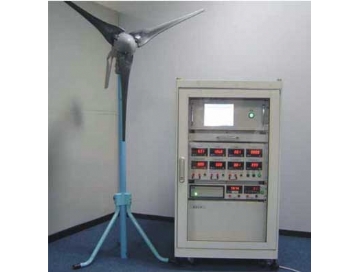

TRYXNY-630风力发电教学实训装置

一、风力发电教学实训装置简介

风力发电教学实验实训装置是由发电单元.充电单元.电力蓄能单元.逆变模块.控制单元.载单元.显示单元共七大单元系统组成.系统能进行风力发电相关全过程实验,风力发电的原理，是将风能转换为机械能，利用风力带动风車葉片旋转，再透过增速机将旋转的速度提升來促使发电机发电，这些由发电机输出之电压再经过电压调整器转换成直流电力储存在蓄电池中。

风力能与贮能设备为All-in-one整合系统。设备包括8.4吋TFT触碰式液晶屏幕，Pentium42.8GHZ以上CPU，512MBDDRRAM及40GBHD，2USB及一个Ethernet输出埠；风力发电机、直流交流转换器、电池组、资料搜集器及相关之控制单元。可实时执行实验项目、显示、储存结果以及事后进行资料处理分析。非常适合大学材料系、化工系、电机系、机械系等风力发电教学与研究使用。

二、风力发电教学实训装置特点

1、中文化触控式操作接口

2、风力发电直流充电与交流负载输出波形图显示

3、内建8通道资料搜集

4、可直接绘制循环次數对充电或放电容量曲线图

5、短路及过载保护

三、风力发电教学实训装置技术参数

1.输出功率:400瓦(在风速12.5m/s)

2.输出电压:DC12V

3.风葉直径:1.15公尺

4.起动风速:3.58m/s

5.重量:5.85公斤

6.本体材质:铸铝

7.葉片材质:碳纤维合成

8.内建电压调整器:12V范围:13.6V-17.0V初始设定为14.1V

直流交流转换器

1.输入电压：DC11-14V

2.最大输出：AC110V±10%，1000W

3.連续输出：950W

4.瞬间输出：2000W

5.最大输入电流:80A

6.空载耗电流＜0.8A

显示单元

1四位數直流电压表：输入电压：DC0~±30.00V；精度：0.25%讀值

2.四位數直流电流表：输入电压：DC0~±10.00A；精度：0.25%讀值

3.四位數直流瓦特表：输入电压：DC0~±30.00V；输入电流：DC0~10A；0.25%讀值

4.四位數交流电压表：输入电压：AC0~150.0V；精度：0.25%讀值

5.四位數交流电流表：输入电压：AC0~10.00A；精度：0.25%讀值

6.四位數交流瓦特表：输入电压：AC0~150.0V；输入电流：AC0~10.00A；0.25%

7.四位數交流功率因素表：输入电压：AC0~150.0V；输入电流：AC0~10A；精度：0.25%讀值；显示-0.5~1~0.5COSθ。

8.數位式温度表：输入讯号：热电耦TType；显示：-20.0~+199.9℃

9.數位式风速表：输入讯号：DC0~100mV；显示：0~999.9m/s

电池组

1.额定电压：DC12V

2.容量：80AH

主机部份

1.内建控制用计算机：内建8.4"TFT触控显示器,Pentium42.8GHzCPU,512MBDDRRAM,记忆容量：40GBHD

2.主画面显示參數：温度、风速、电池电压、电池电流、交流电压、交流电流、交流功率、功率因素

3.可实时波型显示：温度、风速、电池电压、电池电流、交流电压、交流电流、交流功率、功率因素

4.输出接口：USB、RS232及Ethernet界面

资料撷取及软件

1.输入通道/有效解析度:8个/16bit

2.电压输入/电流输入:,±100mV,±500mV,±1V,±2.5V,±5V,±10V/±20mA

3.温度传感器种類:K.T.E.R.S.B.N.C.thermocouple

4.精度/通讯接口:±0.1%/RS232

5.中文化软件适用于Win95/98/ME/XP等作业平台，可将常用资料名称及单位储存在档案里，方便使用。

6.传感器型式及取样速率可自行设定；各信道曲线刻度范围可各自设定。

7.具有警报设定监视及实时最大值、最小值、平均值显示功能。

8.可直接显示温度、风速、电池电压、电池电流、交流电压、交流电流、交流功

率、功率因素。

9.可做实时监控或定时纪錄功能。

10资料输出可转换成Excel、Text等资料格式，图形输出可转换成Bitmap格式，另外可观看个别信道图形及列印
