智能化楼宇实验设备技术指示和实验目的

作者:    来源:    发布时间:2013-10-14 10:10:28

智能化楼宇实验设备技术参数与实验目的

(1)楼宇智能化工程实训系统

一,产品概述

  楼宇智能化工程实训系统是为职业院校、职业教育培训机构研制的楼宇智能化技术实训考核设备,根据智能建筑行业楼宇智能化的特点,在接近工程现场的基础上,针对实训教学进行了专门设计,包含了计算机技术、网络通信技术、综合布线技术、DDC技术等,强化了楼宇智能化系统的设计、安装、布线、接线、编程、调试、运行、维护等工程能力。它适合楼宇智能化工程技术、机电安装工程等相关专业的教学和培训。

该系统在结构上以智能建筑模型为基础,包含了智能大楼、智能小区、管理中心和楼道等典型结构,涵盖了对讲门禁、安防、视频监控、消防、综合布线和DDC监控照明六个系统,各系统既可独立运行,也可实现联动。通过此系统进行项目训练,检验学生的团队协作能力、计划组织能力、楼宇设备安装与调试能力、机电一体化工程实施能力、职业素养和交流沟通能力等。

楼宇智能化工程实训系统,上海荣育

二、系统结构与组成

楼宇智能化工程实训系统采用智能建筑模型,包含智能大楼、智能小区、管理中心和楼道等功能区域。系统设有总电源箱、安防控制箱、消防控制箱、DDC控制箱。

智能大楼设计为两层结构,可实现消防、视频监控和综合布线系统的工程训练。

楼道和智能小区分别设有单元门和单户门,可实现智能小区对讲门禁系统的设备安装等工程训练,实现单元和单户可视对讲功能。

管理中心实现智能小区和智能大楼的集中监控和管理,包含了管理中心机、视频监控台和消防控制主机等各功能区域的管理设备。

在智能大楼、管理中心区域内,安装布置消防系统现场设备,消防系统配置有模拟消防泵、排烟风机、防火卷帘门。

在智能大楼、管理中心和楼道各区域内,安装典型监控器材(各类型的高速球云台摄像机、一体化枪型摄像机、万向云台摄像机等),实现主要出入口和关键区域视频监控,设有三台监视器,其中两台17寸液晶监视器、一台14寸CRT监视器。

在智能建筑模型周围安装红外对射、智能小区内的房间窗户装有幕帘探测器实现智能建筑行业典型周界防范。

各功能区域之间采用工程桥架实现系统连接。

三、主要技术性能

1.输入电源:单相三线AC220V±10% 50Hz

2.工作环境:温度-10℃~40℃ 相对湿度≤85% (25℃) 海拔≤4000m

3.装置容量:≤1kVA

4.外形尺寸:4660mm×2220mm×2300mm

5.安全保护:具有漏电压、漏电流保护,安全符合国家标准

四、通过项目任务实施,可考察的职业能力

1.楼宇智能化工程设计能力

2.消防报警系统设计、安装施工与调试能力

3.视频监控系统设计、安装与调试能力

4.对讲门禁及室内安防系统设计、安装与调试能力

5.综合布线系统施工能力

6.DDC的接线、编程和调试能力

7.监控软件组态、通讯和运行能力

8.智能建筑系统故障诊断与调试能力

五、设备技术平台

1.基本规格

序号

项目内容

规格、技术指标

数量

单位

1

智能建筑模型

由铝合金型材框架和安装布线网孔板组成,4660mm×2220mm×2330mm(长×宽×高),分为智能大楼、智能小区、管理中心和楼道等区域,智能大楼设计为两层结构,器件采用自攻螺丝和工程塑料卡件配合安装。

1

2

安装布线网孔板

780mm×750mm

26

710mm×390mm

1

1500mm×260mm

3

1500mm×500mm

3

1500mm×400mm

1

3

总电源箱

空气开关

1

4

安防控制箱

AC24V、DC12V/5A、DC18V/1.5A

1

5

消防控制箱

DC24V/2A、24V继电器

1

6

DDC控制箱

HW5201、HW5208、DC24V/5A

24V继电器

1

7

电脑桌

600mm×600mm×800mm

(长×宽×高)

1

8

钢凳

Φ300mm×450mm

(圆×高)

1

9

铝人字梯

900mm×250mm×1200mm

(长×宽×高)

2

10

工程塑料卡件

20mm×10mm×11mm

(长×宽×高)

500

11

计算机

主流品牌电脑,用户自备

内装操作系统,LonMarker编程软件,力控组态软件,CAD制图软件

1

2.系统配置

序号

名称

配置内容

备注

1

对讲门禁系统

系统配置有单元门口主机、单户门口机、室内可视对讲模块、非可视对讲模块、通讯转换模块、联网器、管理中心机等器件。可完成可视对讲门禁及室内安防系统的线路铺设、连接和功能调试。

2

消防系统

系统配置有智能光电感烟探测器、智能电子差定温感温探测器、总线隔离器、手动报警按钮、编码单输入模块、编码单输入/单输出模块、消火栓报警按钮、火警声光警报器、编码器等器件。可进行器件的选择、检测、安装、消防联动系统的线路铺设、连接、系统调试、编程和运行任务。

3

安防系统

系统配置有门磁开关、家用紧急求助按钮、被动红外空间探测器、被动红外幕帘探测器、燃气探测器、主动红外对射报警器,可实现对讲门禁和室内安防联动、视频监控及周边防范功能。

4

视频监控系统

系统配置有高速球云台摄像机、一体化枪型摄像机、红外摄像机、室内全方位云台、矩阵主机、彩色监视器、硬盘录像机等器件,可进行器件的选择、检测和安装。完成视频监控系统的线路铺设和连接。通过系统模块的参数设置和编程,实现监视器的视频监控、画面切换和报警联动录像等功能。

5

综合布线系统

系统配置有RJ45配线架、以太网交换机、电话程控交换机、电话配线架、底盒、电话模块、网络模块、电话机、RJ11水晶头、RJ45水晶头等器件,可完成综合布线系统的水平布线、垂直布线、线槽布线,实现指定模块的线路连接(端接)。通过系统模块的参数设置和编程,实现终端电话呼叫、信息插座功能测试。

6

DDC监控系统

系统配置有DDC控制器、时间模块、LON网络适配器、编程软件、组态软件、射灯、照度探测器,能进行DDC通道编程配置、照明监控编程、上位监控工程通讯连接、动画组态等工作任务。

3.工具及配件

序号

名称

内容

备注

1

工具

包含网线钳、打线钳、线缆测试仪、小一字螺丝刀、小十字螺丝刀、长柄螺丝刀、剪刀、剖线钳、尖嘴钳、斜口钳等通用或专用工具。

2

耗材配件

包含PVC线槽、RJ11水晶头、RJ45水晶头、BNC视频接头、23芯线(红、黑)、16芯线(黄、白)、网线、电话线等。

(2)楼宇智能安防布线实训系统 一 ,产品概述

   楼宇智能安防布线实训系统是为中等职业学校、职业教育培训机构研制的楼宇智能安防布线实训考核设备,系统根据智能楼宇工程中安防布线系统的特点,针对对讲门禁、室内安防、周边防范、视频监控、巡更等系统的安装、布线与调试进行设计,强化学生对安防布线系统各模块的安装、电气接线、调试、故障诊断与维护等工程能力,适合楼宇智能化设备安装与运行、物业管理、安保相关专业的教学和培训。

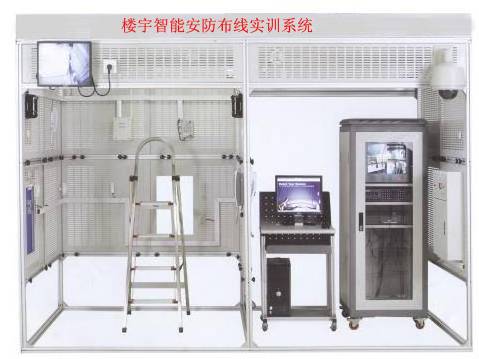

楼宇智能安防布线实训系统

系统以建筑模型为结构基础,包括智能大楼(小区)和管理中心两部分。系统可进行对讲门禁、室内安防、周边防范、视频监控、巡更等项目的训练,可检验学生的团队协作能力、计划组织能力、楼宇设备安装与调试能力、工程实施能力、职业素养和交流沟通能力等。

二、 系统结构与组成

▲楼宇智能安防布线实训系统采用模型模块化设计,由建筑模型、对讲门禁子系统、室内安防子系统、周边防范子系统、视频监控子系统、巡更子系统等组成。

建筑模型由标准规格的铝合金工业型材和网孔式安装板组成,设有总电源箱。建筑模型分为智能大楼(小区)和管理中心两部分,安保区域设有单元门和单户窗,实现智能小区对讲门禁系统的设备安装、智能大楼室内安防系统的设备安装等工程训练,实现单元和单户可视对讲功能。

管理中心实现智能大楼(小区)的集中监控和管理,安装有管理中心机、视频监控台、监控计算机等典型管理设备。

在智能大楼(小区)内安装典型探测器(烟感探测器、红外探测器、玻璃破碎探测器、振动探测器、门磁等)、巡更点、红外对射,安保区域的房间窗户装有幕帘探测器,实现室内安防与周边防范功能。

在管理中心区域和智能大楼(小区)内,安装典型监控器材(半球摄像机、红外摄像机、枪机、快速球云台摄像机等),实现关键区域视频监控,设有一台17寸液晶监视器,一台14寸CRT监视器。

功能区域之间采用工程桥架实现系统连接。系统中的各模块即可单独调试、运行,通过接线和配置,也可进行联动实训。

三、 主要技术性能

1.  输入电源:单相三线 220V±10% 50Hz

2.  工作环境:温度-10℃~40℃ 相对湿度≤85%(25℃)海拔<4000m

3.  装置容量:≤1.0kVA

4.  外型尺寸:3120mm×1580mm×2310mm

5.  安全保护:具有漏电压、漏电流保护,安全符合国家标准

四、 ▲通过项目任务实施,可考察的职业能力

1.建筑智能安防布线的实施能力

2.对讲门禁系统安装、接线与调试能力

3.室内安防与周边防范系统安装、接线与调试能力

4.视频监控系统安装、接线与调试能力

5.巡更系统安装与调试能力

6.系统运行维护能力

(3)建筑电气与智能化楼宇模拟实训室

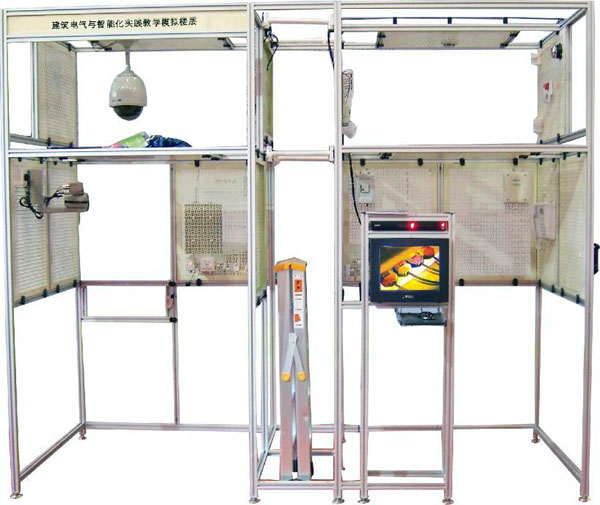

建筑电气与智能化实践教学模拟楼层,楼宇模拟实训设备一,产品概述:

本建筑电气与智能化实践教学模拟楼层是由铝合金骨架和活动网孔板组合而成的两层建筑平台,分别模拟一栋建筑的首层机房、二层住户、首层楼道、二层楼道、垂直竖井和建筑周边。房间提供正反侧墙和顶墙的安装范围,同时还提供房间大门,可在上面安装电插锁、电磁锁、门磁和闭门器等器件,可实现智能建筑各类系统的安装与运行,如“对讲门禁及室内安防系统”和“闭路电视监控及周边安防系统”等。

l 建筑电气与智能化楼宇模拟实训室主要实践项目:

1、认识和熟悉各种智能建筑器件

2、各种墙体器件的对应区域位置安装

3、电插锁、电磁锁、门磁和闭门器等门上器件的安装和调试

4、掌握对讲门禁及室内安防系统的结构和原理

5、对讲门禁及室内安防系统的接线、布线和调试

6、对讲门禁监控管理软件的操作与事故演习

7、对讲门禁及室内安防系统的多种系统结构项目设计

8、掌握闭路电视监控及周边安防系统的结构和原理

9、闭路电视监控及周边安防系统的接线、布线和调试

10、网络视频监控管理软件的操作与事故演习

11、闭路电视监控及周边安防系统的多种系统结构项目设计

(4)楼宇供配电及照明系统综合实训装置(LON总线型)

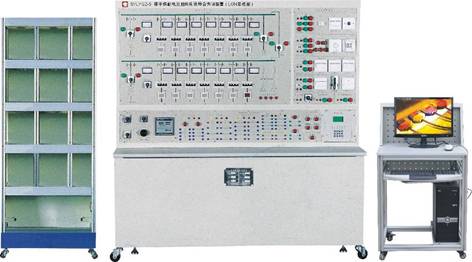

楼宇供配电及照明系统综合实训装置

一、楼宇供配电及照明系统综合实训装置系统概述

本实训装置配合智能建筑楼宇供配电系统有关课程,进行有关供配电低压部分的教学实训,可以让学生了解楼宇中配电基本结构,熟悉供配电监控系统,掌握供配电子系统在楼宇自动化系统中的应用。

同时能进行有关照明配电和控制部分的教学实训,可以让学生了解楼宇中照明配电线路基本结构,熟悉照明监控系统,掌握照明子系统在楼宇自动化系统中的应用。

该装置能满足 “智能建筑”、“建筑电气”、“楼宇自动化”等科目实训教学的要求。适用于各类职业教育培训机构的教学。

二、楼宇供配电及照明系统综合实训装置系统特点

1.供配电系统和照明系统可实现实时调度运行

2.采用DDC采集控制模块实现对电力系统中各类数据的采集

3.采用先进LonWks总线通信协议组网

4.配备上位机监控系统,可实时监控供配电网络结构,还可监控照明系统,控制照明线路

三、楼宇供配电及照明系统综合实训装置技术参数

1.输入电源:三相四线~380V±10%  50Hz

2.环境温度:+4℃~+40℃

3.装置容量:<5kVA

4.安全保护:具有漏电保护

四、楼宇供配电及照明系统综合实训装置实训项目

供配电系统部分:

仪表设备实训项目

常用供配电设备认知与应用

电量传感器认知与应用

线路安装、调试和运行实训

智能建筑的供电运行线路组建与操作

典型楼层配电运行线路组建与操作

供配电系统中运行线路状态的现场监测、抄表和控制

供配电自动化设备认知和运行控制实训

备自投联动运行控制和调试

应急电源配电线路运行和联动控制

配电线路功率因数补偿运行控制

供配电系统综合控制运行实训

供配电监控系统运行调度

与消防自动报警系统的联动控制

照明系统部分:

照明和控制设备认识与应用实训项目

常用灯具的认知与应用

照度传感器认知与应用

动静探测器认知与应用

遥控照明控制器认知与应用

普通照明控制线路安装和调试实训项目

照明灯具及普通控制设备的安装和调试控制

应急照明设备的控制

智能照明控制线路安装和调试实训项目

时间表控制模式下照明线路组建和控制

情景切换控制模式下照明线路组建和控制

远程强制控制模式下照明线路组建和控制

动态控制模式下照明线路组建和控制

综合调度控制部分

供配电子系统和照明子系统联合监控

供配电子系统、照明子系统和其他楼宇子系统联合监控

五、楼宇供配电及照明系统综合实训装置基本配置

控制屏

控制屏由两部分组成:楼宇供配电部分和楼宇照明控制部分

楼宇供配电部分由楼宇供配电线路组成,并设置控制电器:微型断路器等,现场设置仪表测量单元,进行电压和电流显示,采用智能电量采集模块完成多种电量的采集:电压、电流功率、电能等,并通过总线完成上位机的各路电量显示。

楼宇照明控制部分由楼宇照明线路组成,并设置照明控制开关,包括传统开关、遥控开关和智能调光装置等。

照明演示柜

照明演示柜为楼宇照明控制部分的演示对象,属于半实物。采用分层结构,能模拟楼层整体照明效果,采用半实物模式,分为五层结构,体现多种照明场景。

下位机系统

下位机系统采用DDC控制器,实现现场数据的采集和开关控制,并可完成供配电线路和照明线路的通断控制,通过LonWks总线与上位机系统通信。

上位机监控系统

配备监控系统软件,实现对供配电和照明系统的远程监控,实现断路器的消防联动控制,各线路电量参数的监视。

(5)楼宇自动监控实验实训装置系列

    由一个中央计算机管理中心、一台楼宇空调监控系统实验实训装置、一台楼宇给排水监控系统实验实训装置、一台楼宇暖通监控系统实验实训装置、一台楼宇照明监控系统实验实训装置、一台楼宇供配电监控系统实验实训装置、一台楼宇电梯监控系统实验实训装置和一台楼宇冷冻冷却水系统实验实训装置八套子系统组成,分别安装在七张实验桌上和八个电脑桌上,各个系统能独立运行,楼宇自动监控管理中心并能在统一的监控平台上进行中央监控管理和DDC的配置及系统组态的实验和实训。

14、楼宇自控中央计算机管理中心

硬件设备图片:

 软件界面图片:
⑴系统实训功能:中央管理系统能通过中央数据库服务器,它将保存系统监控节点的资料、图形,所有在网络上的客服端及监控节点都由中央数据库服务器控制与管理。包含登录,下载,安全管理等。

⑵系统技术指标:

工作电压:单相三线220V±5%  50Hz

整机容量:<300W

外型尺寸:80×70×150cm3

⑶可以做的实训项目

实训项目一:中央计算机管理中心的操作

实训项目二:各系统的监控操作

实训项目三:网际组态软件的组态与编程

实训项目四:LonMaker软件的使用方法

实训项目五:DDC的编程与配置

智能建筑楼宇实验实训装置系列

产品系列

序号

设备名称

有无电脑

RYX智能楼宇实训室

楼宇消防系列

1

 RY-X消防报警联动监控计算机中心

2

 RY-X1自动消防报警联动系统实验实训装置

3

 RY-X2消防广播电话系统实验实训装置

4

 RY-X3自动喷水灭火系统实验实训装置

RYB智能楼宇实训室

楼宇布线系列

5

 RY-B1室内水平工作区系统实验实训装置

6

 RY-B2弱电井垂直工作区系统实验实训装置

7

 RY-B3建筑群设备间光纤传输系统实验实训装置

RYT智能楼宇实训室

楼宇通讯系列

8

 RY-T2有线电视系统实验实训装置

9

 RY-T3自动电话交换机系统实验实训装置

RYA智能楼宇实训室

楼宇安防系列

10

 RY-A1防盗报警系统实验实训装置

11

 RY-A2安保监控系统实验实训装置

12

 RY-A3网络型防盗报警实验实训装置

13

 RY-A4闭路电视监控及周边防范系统实验实训装置

RYL智能楼宇实训室

楼宇楼控系列

14

 RY-L  自控中央计算机管理中心

15

 RY-L1楼宇空调监控系统实验实训装置

16

 RY-L2楼宇给排水监控系统实验实训装置

17

 RY-L3楼宇暖通监控系统实验实训装置

18

 RY-L4楼宇照明监控系统实验实训装置

19

 RY-L5楼宇供配电监控系统实验实训装置

20

 RY-L6楼宇电梯监控系统实验实训装置

21

 RY-L7楼宇冷冻监控系统实验实训装置

RYY智能楼宇实训室

一卡通及小区系列

22

 RY-Y1门禁管理及考勤系统实验实训装置

23

 RY-Y2楼宇对讲及门禁系统实验实训装置

24

 RY-Y3停车场计费管理系统实验实训装置

25

 RY-Y4 IC卡及远程抄表系统实验实训装置

26

 RY-Y5在线及离线巡更系统实验实训装置

27

 RY-Y7智能一卡通系统实验实训装置

RYZ智能楼宇实训家居系列

28

 RY-Z1终端式智能家居系统实验实训装置

更多实验设备请参考网址:http://www.tvetlab.com.cn
