TRY-BTG01型 毕托管流速测量实验装置

TRY-BTG01型 毕托管流速测量实验装置

TRY-BTG01型 毕托管流速测量实验装置  技术参数:
1、运行环境:温度0-400C,相对湿度:≤90%RH,电源:220V/50Hz,可连续操作。
2、采用低噪声静音环保型水泵,最高扬程:10m,额定流量:12L/min,功率:90W。
3、实验水箱容积30L透明有机玻璃材质,带有稳压溢流口,恒压供水箱设有水位调节机构,以改变实验流速的大小;可测量毕托管压差值和淹没孔口上下游压差值。
4、计量水箱:容积10L透明有机玻璃制作,带计量刻度。
5、蓄水箱,500×400×400mm,材质PVC板。
6、测压计由4根直径φ8mm的有机玻璃管固定在测压架上,测压架上粘有标尺方便读数,压差计内的指示液为水,无毒、操作安全。
7、实验流量:0~200ml/s ,毕托管适用范围20~200cm/s,实验流速范围100~200cm/s。
8、实验所用的流体-水为全循环使用设计,充分节约水资源。
9、框架及台面均为304不锈钢材质,结构紧凑,外形美观,操作方便。
10、外形尺寸:1500×500×1550mm(长×宽×高),可移动式设计,带脚轮及禁锢脚。

二、

TRY-BTG01型 毕托管流速测量实验装置  主要配置:
  水泵、蓄水箱、毕托管、测压计、管嘴射流装置、恒压水箱、计量水箱、刻度标尺、秒表、自循环系统、不锈钢框架。
三、

TRY-BTG01型 毕托管流速测量实验装置  实验目的:
1、掌握毕托管测量点流速的技能。
2、了解毕托管的构造和适用性。
3、分析管嘴淹没射流的点流速分布及点流速因数的变化规律。

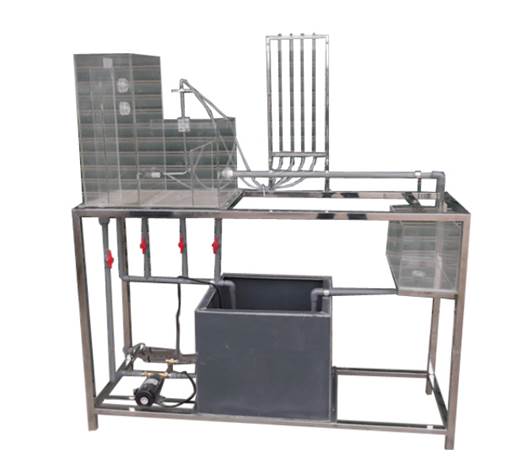

四、参考图片

TRY-BTG01型 毕托管流速测量实验装置
