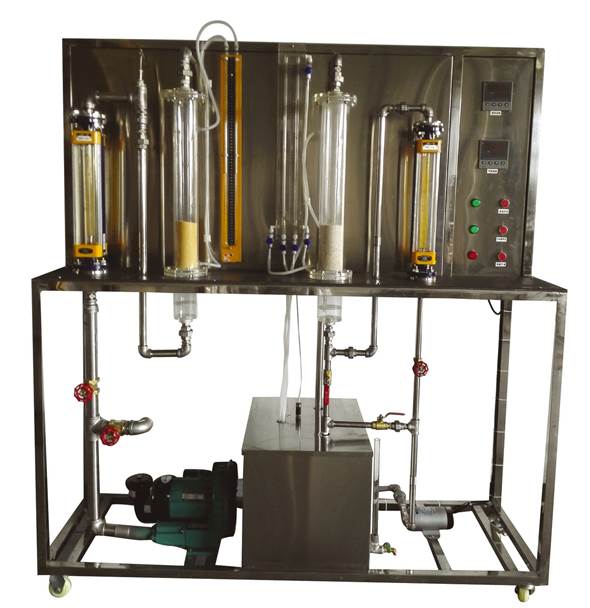

TRYH-GT02型 固体流态化演示实验装置

TRYH-GT02型 固体流态化演示实验装置

TRYH-GT02型 固体流态化演示实验装置  装置特点
1.整个装置美观大方，结构设计合理，整体感强，具备强烈的工程化气息，能够充分体现现代化实验室的概念。
2.设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。
3.固体流态化演示实验装置床体部分采用全透明优质有机玻璃制作，实验现象清晰，方便学生观察。
4.固体流态化演示实验装置聚式和散式流态化现象直观、稳定，具有良好的实验效果。
5.所有管件和框架均采用304不锈钢材质 SHAPE  \* MERGEFORMAT ，不锈钢设备均进行精细抛光处理，体现整个装置的工艺完美性。
6.固体流态化演示实验装置设计可360度观察，实现全方位教学与实验。

二、

TRYH-GT02型 固体流态化演示实验装置  装置功能
1.观察聚式和散式流化实验现象。
2.掌握流体通过颗粒床层流动特性的测量方法。
3.测定床层的堆积密度和空隙率。
4.测定流化曲线和临界流化速度。
三、

TRYH-GT02型 固体流态化演示实验装置   设计参数
1.常压、常温操作。
2.流化床内流速 0.2m/s、流化床内压降 0.06—0.6KPa。
3.液体流量：40-400L/h。
4.气体流量：2.5-25 m3/h。
四、公用设施
1.水：装置自带不锈钢水箱，连接自来水。实验时经水泵进入流化床后循环使用。
2.电：电压AC220V，功率1KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。
3.气：空气来自风机（自带气源）。
4.实验物料：变色硅胶和石英砂，外配设备：无
五、主要设备
1.鼓风机：旋涡气泵,功率 370W，最大流量50m3/h。
2.水泵为微型增压泵，额定流量10L/min，功率90W，扬程8m。
3.流化床管内径：φ70mm；高：700mm,优质全透明有机玻璃材质；固定床高度可达150mm,流化范围可达550mm。
4.流体发布器及颗粒支撑板，200目不锈钢。
5.蓄水箱：304不锈钢材质，容积60L。
6.流量测量：采用转子流量计测量,液体流量：40-400 L/h,气体流量：2.5-25 m3/h。
7.压差测量：床层压差测量采用倒U型压差计或U型压差计。
8.温度测量：采用Pt100铂电阻温度传感器进行检测和显示。
9.接触器、开关、漏电保护空气开关。
10.304不锈钢管路、水箱、管件及阀门。
11.304不锈钢仪表柜：测控、电器设备在实验架上。
12.304不锈钢材质框架1600*500*1800mm(长×宽×高)，带脚轮及禁锢脚。
六、测控组成
