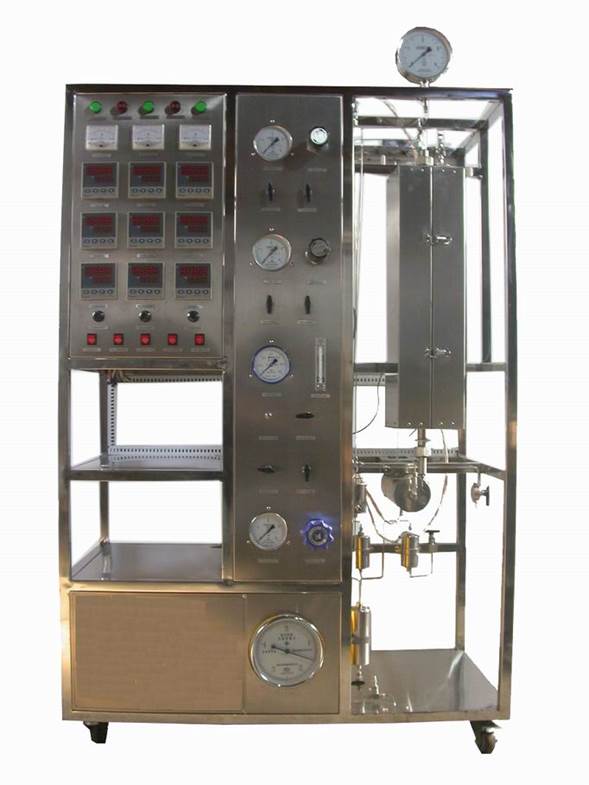

TRY-GSF型 固定床管式反应器实验装置

一、功能：
1、了解固定床管式催化反应实验装置的组成及工艺。
2、进行气固相催化反应、催化剂评价与工艺条件选择以及宏观动力学实验。
3、进行加氢、脱氢、氧化、烃化、芳构化、氨化等有机催化反应的研究。

二、

TRY-GSF型 固定床管式反应器实验装置  主要配置：
管式反应器、预热器、冷凝器、气液分离器、计量泵、转子流量计、湿式气体流量计、温度仪表、压力仪表、电流表、实验台架及控制屏等。
三、

TRY-GSF型 固定床管式反应器实验装置  技术参数：
（1）反应器：采用不锈钢材质精制，φ20×600mm；三段加热：1KW/段；最高使用温度：600℃左右；耐压：0.6Mpa。。
（2）预热器：采用不锈钢材质精制，φ10×250mm；加热功率0.5KW。
（3）冷凝器：采用不锈钢材质精制，φ40×400mm。
（4）气液分离器：采用不锈钢材质精制，φ50×150mm。
（5）催化剂装填量：10-100ml。
（6）计量泵：为微型隔膜计量泵；功率30W；最大流量9L/h；冲程频率120/minute；吸程2m。
     工作流量=（计量泵最大流量/冲程频率）×当前工作频率。
（7）湿式气体流量计：型号：LML-2，额定流量：0.5m3/h,计量容积：5L/转，精度：±1%。
（8）温控仪表：智能温控仪表、固态调压器、固态继电器控制，控温精度+5℃。
（9）压力仪表: Y-100型压力表，0～0.6Mpa。
（10）各项操作及压力、流量的显示、调节、控制全在控制屏面板上进行。
（11）控制屏面板及实验台架为304精致不锈钢；装置结构紧凑，外形美观，流程简单,操作方便。
（12）外形尺寸：2000×600×1800mm。
