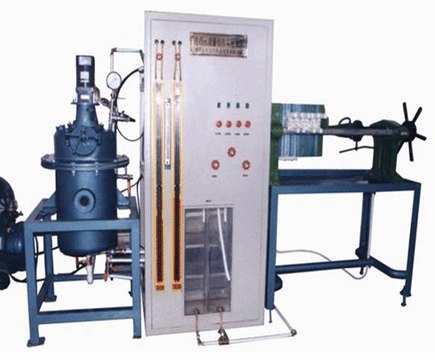

TRY-GLZ型 过滤-流量计校核组合实验装置

TRY-GLZ型 过滤-流量计校核组合实验装置

TRY-GLZ型 过滤-流量计校核组合实验装置  实验目的:
1、掌握过滤的基本方法。
2、掌握在恒压下过滤常数K、当量滤液体积qe的求取。
3、观察过滤终了速率与洗涤速率的关系外。
4、流量计校核实验数据测定。

TRY-GLZ型 过滤-流量计校核组合实验装置

二、

TRY-GLZ型 过滤-流量计校核组合实验装置  主要配置:
空压机、板框过滤机、文丘里流量计、压力容器罐、混合槽、搅拌槽、计量槽、离心泵、搅拌器、压差计、水槽、不锈钢框架、控制屏。
三、

TRY-GLZ型 过滤-流量计校核组合实验装置  技术参数:
1、空气压缩机排气量:0.036m3/h ,压力:0.7MPa,功率:750KW,转速:1200rpm。
2、板框过滤机的过滤面积为0.12㎡,过滤介质为帆布
3、悬浮液:碳酸钙和水混合物。
4、文丘里流量计:喉颈处的截面积为0.5mm2。
5、由空压机提供压力,并恒压可调,压力容器罐气体容积:30L。
6、混合槽有效容积为30L,水槽容积为15L,计量槽单筒容积:14L。
7、离心泵流量:6m3/hr,扬程:24m,输入功率:1.1KW。
8、搅拌器转速:0~900转/min。
9、孔板孔口径:dO=8mm,文丘里管喉径:dV=8mm,φ21×3不锈钢管
10、压差计:800mmU型压差计。
11、实验所用的流体—水为全循环设计
12、各项操作及、压力、流量的显示、调节、控制全在控制屏板面进行。
13、框架为不锈钢材质,结构紧凑,外形美观,流程简单、操作方便。
14、外形尺寸:2500×650×1700mm。
