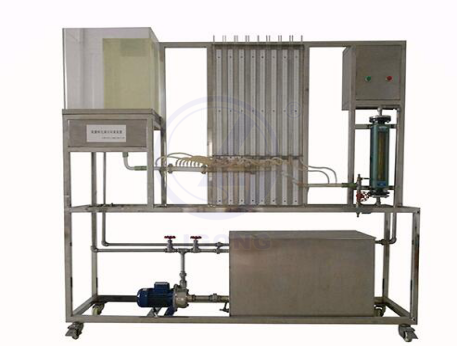

TRY-BNL01型 能量转化演示实验装置

TRY-BNL01型 能量转化演示实验装置

TRY-BNL01型 能量转化演示实验装置  装置特点
1、整个装置美观大方，结构设计合理，整体感强，具备强烈的工程化气息，能够充分体现现代化实验室的概念。

2、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。
3、本实验装置主体部分采用透明优质有机玻璃制作，实验现象清晰，方便学生观察。
4、本实验装置可定性验证流体在流动过程中的机械能转化；可验证流体连续性方程，测定直管阻力及测定点速度。
5、装置设计可360度观察，实现全方位教学与实验。

二、

TRY-BNL01型 能量转化演示实验装置  装置功能
1、了解流体在管内流动情况下，静压能、动能、位能之间相互转换的关系，加深对伯努利方程的理解。
2、了解流体在管内流动时，流体阻力的表现形式。
3、演示分析毕托管的工作原理。
4、能够直观观测流体经过逐渐增大和逐渐缩小静压能的变化关系。
三、

TRY-BNL01型 能量转化演示实验装置  技术参数
1、压力范围：10~200 mmH₂O。
2、液体流量：100~600 L/h；
3、常温、常压操作。
4、规格：1800*500*1800mm(长×宽×高)
四、公用设施要求
1、水：装置自带不锈钢水槽，实验时经离心泵进入实验导管并循环使用。
2、电：电压AC220V，功率200W，标准单相三线制。
3、实验物料：清洁自来水。
五、

TRY-BNL01型 能量转化演示实验装置  主要配置及参数
1、优质有机玻璃实验直导管内径d=14-30mm 。
2、优质有机玻璃实验逐渐增大和逐渐缩小导管d=14-30mm。
3、优质有机玻璃测压管，可测定分析各测压点的压力变化情况。
4、304不锈钢低位槽,容积：80L。
5、优质有机玻璃高位槽，容积：40L。
6、静音型潜水泵：功率100W，最大流量2m³/h。
7、液体转子流量计：60~600 L/h。
8、电器：接触器、开关、漏电保护空气开关。
9、304不锈钢管路、管件及阀门。
10、304不锈钢框架1800*500*1800mm(长×宽×高)，带脚轮及禁锢脚。

六、

TRY-BNL01型 能量转化演示实验装置  测控组成
