TRYDT-2100型四层实物电梯实训考核设备

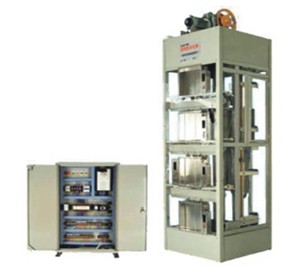

TRYDT-2100四层实物电梯实训考核设备

1.1电梯实训考核设备产品概述:
实物电梯实训考核设备是目前教学设备行业中技术含量较高的设备。该设备采用交流变频调速器与PLC程编的开关量与数字量双制式控制,并且在电梯上设置了电路、电器、变频、PLC、机械等常见的40多项故障供学生动手实操。整套设备设计科学合理,透明直观,是工业自动化控制及楼宇自动化教学设备领域的一大突破性革新。
1.2电梯实训考核设备主要参数:
输入电源:AC380V±5%(三相五线) 50Hz
额定电流:2.5A 实物电梯模型
环境温度:-5℃~40℃
相对湿度:≤90%(25℃)
外形尺寸:980×830×3200mm
变 频 器:FR-A540-0.75KW
P L C:日本三菱FX
设备重量:550Kg
1.3电梯实训考核设备结构
1)、井道柜架:相当于电梯附着的建筑物,为电梯提供支承,固定导轨,是钢架结构。
2)、曳引机:位于柜架顶部,是电梯的动力装置。安装在两条承重梁上,他主要由以下部分组成:
1)电动机:鼠笼式三相感应电动机,采用就频变压(VVVF)驱动方式,电梯起动时,变频器使定子电流频率从极低频率开始,按控制要求上升到额定频率,减速时,使转速相应从额定频率开始平滑地下降到零,实现电梯平层,保证了电梯运行平稳,模拟真实电梯良好的合适感。
2)制动器:只在电梯通电运转时间松闸,当电梯停止时制动并保持轿厢位置不变,工作电压DC110V。
3)控制器:采用蜗轮杆减速器,具有高密度、高效率、低噪音的特点。
4)曳引轮:绳槽为半圆槽,提供钢丝绳与绳轮之间的磨擦力。
3)、控制屏:
1)变频器:根据PLC给出的指令,对电机的电源频率、电压进行调制,使电机平衡。
2)可编程序控制器(PLC):控制电梯的运行状态,根据内选信号,对电梯的位置进行逻辑判断,然后给出运行指令,使电梯实现应答呼梯信号,顺向堆停,反向保留信号,自动关门等功能。
3)安全及门锁回路:由继电器回路组成,急停,门锁开关的通断决定安全及门锁回路的正常与否,以使PLC断送电梯是否处于安全状态。
4)、导 轨:分别有轿厢导轨和对重导轨保证轿厢及对重作垂直运动。
5)、轿 厢:由曳引钢丝绳悬挂,通过曳引机另一端连接对重,在导轨上运行,轿厢装备自动化,门上装有连锁开关,当门关闭后电梯才能运行,门上还有安全触板,当关门过程中碰到障碍物时,轿门马上开启。
6)、对 重:与轿厢连接,作用是平衡轿厢的重量。
7)、层 门:门上有门锁开关,当层门关闭后,电梯才能启动。
8)、操纵箱:设在柜架正面左侧,模拟乘客在轿厢内选层的信号输入设备,包括:
1)数字显层器:七段数码显示轿厢所在楼层
2)“1”、“2”、“3”、“4”选层按钮
3)关门铵钮
4)方向指示灯:电梯运行方向指示
5)电源锁:开关电梯电源,即首层外呼盒
9)、减速倍系统:由永磁感应器构成,提供轿厢停层位置信号
10)、终端保护开关:感应器提供电梯运行终端信号,电梯超过它时,安全回路及电源被切断,保证电梯不超出终端。
1.4电梯实训考核设备配置

序号
名 称
型 号
单位
数量
备注
1
四层四站电梯井道实验装置


1

(1)
电梯井道模拟系统


1

(2)
电梯停层减速系统


1

(3)
门机控制系统


1

(4)
曳引机系统


1

(5)
楼层显示系统


1

(6)
呼梯控制系统


1

(7)
安全回路控制系统


1

2
电力拖动控制装置


1

3
配套易损器材


1

4
工程材料


1

5
配套资料袋


1


1.5电梯实训考核设备实验项目:
1、感应器故障:
故障1:GU(324-310)上强迫减速感应器损坏,电梯不能正常上行,但可以下行。
故障2:GD(325-310)下强迫减速感应器损坏,电梯不能正常下行,但可以上行。
故障3:SW(264-310)上限位感应器损坏,电梯不能正常上行,但可以下行。
故障4:XW(265-310)下限位感应器损坏,电梯不能正常下行,但可以上行。
2、触点、开关、按钮故障:
故障5:KAB(268-310)触板开关失灵,安全触板无效
故障6~7:AK(268-310);AG(269-310)开关门按钮失灵,不能开关门。
故障8~12:1AS(1A-310);2AS(2A-310);3AS(3A-310);4AS(4A-310);5AS(5A-310)内选按钮失灵,所选楼层按钮信号不能登记。
故障13~16:1SA(1S-310);2SA(2S-310);3SA(3S-310);4SA(4S-310)所选楼层按钮信号不能登记,上呼梯按钮失灵。
故障17~20:2XA(2X-310);3XA(3X-310);4XA(4X-310);5XA(5X-310)下呼梯按钮失灵,所选楼层按钮信号不能登记。
故障21~22:PKM(237-301);PGM(243-301)开关门到位,开关损坏不能闭合,引起开门或关门继电器不能吸合。
故障23~27: TS1 (1T1、2T1); TS2 (1T2、2T2); TS3 (1T3、2T3); TS4 (1T4、2T4); TS5 (1T5、2T5)厅门联锁开关回路故障,电梯不能运行。
故障28:SQF(PGM)(111、301)关门到位故障,电梯不能运行。
故障29~31:SJN(301、131);SAQ(129、127);SDS(125、123)安全回路、电气回路故障,电梯不能进行操作。
故障32~33:KDX(115~113);JR(113~101)相序、热继电器故障,电梯不能进行操作。
故障34:DYJ(261-310)安全回路继电器触点接触不良,电梯不能进行任何操作。
故障35:MSJ(262-310)门联锁回路继电器触点接触不良,电梯不能运行但可开关门。
故障36~37:KMJ(582-301);KMJ(304-482)开门回路开门继电器触点接触不良,导致门电机没电,不能开门。
故障38~39:GMJ(482-301);GMJ(304-682)关门回路关门继电器触点不良,导致门电机没电不能关门。
故障40~41:KMJ(241-244);GMJ(235-239)开关门继电器回路的开关门继电器常闭触点接触不良,导致开门继电器或关门继电器不能吸合。
3、PLC输出继电器故障:
故障42~46:Y10(1R-304);Y11(2R-304);Y12(3R-304);Y13(4R-304);Y14(5R-304)内选按钮灯输出按钮灯不亮。
故障47~48:Y6(11,J6);Y7(11,J7) PLC输出故障,引起变频器误动作或不能运作。
A:各故障点设置于开关外部。
B:各故障点均引至故障端子排。
C:各故障开关均串联接入。
D:故障排除示例说明:
以故障1为例:当拨动故障钮子开关1时,电梯不能正常上行。这时只需短接线号324
(端子排2)同线号324(端子排4)电梯则可正常运行。恢复钮子开关1后,请拆除短接线。
