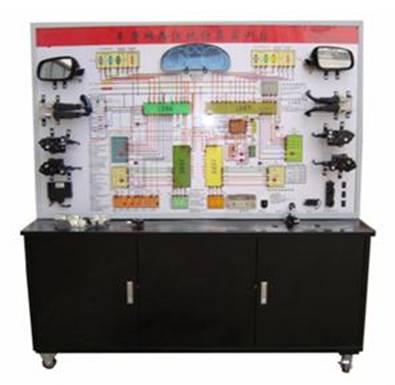

大众车身网络系统示教板

大众车身网络系统示教板产品简介

本产品选用大众帕萨特车身网络(CAN-BUS)(舒适系统)系统材料为基础制作,模拟汽车运行,演示大众舒适系统的工作过程;本示教板功能齐全、操作方便、安全可靠。

(二)结构组成

中央控制电脑、左前门控制电脑、右前门控制电脑、左后门控制电脑、右后门控制电脑、车门闭锁开关及促动器、门控灯及开关、仪表、点火钥匙全套、后视镜及控制开关、防盗喇叭、检测端子、故障设置系统、大容量蓄电池或12V开关电源、大型彩色喷绘电路原理图、控制面板、可移动台架、使用说明书及任务驱动式实训指导书等。

(三)功能特点大众车身网络系统示教板

1.面板上绘有完整的大众车身网络(CAN-BUS)(舒适系统)系统原理图。设有检测端子,可通过仪器仪表检测传感器,执行器等各种信号参数如电压、电阻、频率等。

2.操纵开关及按钮,可真实演示大众车身网络(CAN-BUS)(舒适系统)系统的工作过程。

3.数显表显示各传感器信号电压值。

4.发光二极管显示工作元器件状态。

5.故障模拟系统可模拟实际运行工况,设置多种实车常见故障。具体内容详见故障模拟设置装置说明。6.防盗与遥控器匹配等操作。

7.汽车油漆高温烤漆处理;加装交流电源漏电保护装置;转动元器件外加装防护装置。

8.底架部分采用实验桌,台面保留30cm宽空间,方便放置检测用的仪器及仪表/实验报告等,表面采用烤漆工艺,带自锁脚轮。

9.装有诊断座,可读取故障码与数据流等。

(四)大众车身网络系统示教板技术参数

外形尺寸:1740mm×550mm×1850mm(长×宽×高);

电源:220V交流电压;

工作电压:12V直流电压;

工作温度:-50℃~50℃;

友情提示:
您只要致电: 021-63811399  (0)13671557885
您就可以了解到更多符合您要求的大众车身网络系统示教板相关产品!
