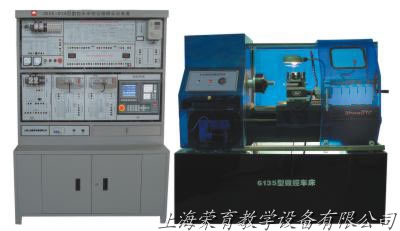

RYSK-20A型数控车床综合实训考核装置

RYSK-20A型数控车床综合实训考核装置

     RYSK-20A型数控车床综合实训考核装置是我公司继RY数控机床实验台系统推出后,面向市场开发的又一数控培训设备。该设备适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、数控技术应用、机械加工等专业和非机电类专业培训的必修课程模块《数控设备维修》、《数控加工技术》或选修课程模块、《机床电路维修》的教学实验与实训。还适合职业培训学校的安装、维修电工高级班,安装、维修电工技师班,安装、维修电工高级技师班和车床工中、高级和技师的RYSK-20A型数控车床综合实训考核装置培训和鉴定。

RYSK-20A型数控车床综合实训考核装置,具有以下独特优点:

● 该装置采用开放式结构、模块化设计,既可用于教学、用于操作演示也可用于现场装卸训练

● 以市场占有率最高的SIEMENS数控系统为实训对象

● 学生掌握数控控制原理,使得受训者在机械、电气等诸方面得到现场般的训练,使其留下深刻的印象

● 涉及的内容丰富:数控系统、伺服单元、变频器、逻辑控制、低压电器、主电机、机械安装等

● 柜内电器排布与选型完全按照现行机床生产厂家的模式

● 结构新颖,造型美观,采用生产型机床,使学生直接对金属制品进行生产加工

● 电气安装及调试、故障诊断维修、零件程序编制及图形模拟加工过程,达到工业生产现场实习效果。

一、产品组成部分

RYSK-20A数控车床综合实训考核装置是由西门子(SINUMERIK 802C base line)数控系统、机床电气控制接口板、主轴变频调速实验板、全数字交流伺服驱动模块、伺服电机运行及电机输入输出模块、刀架接口板、开关电源以及配套RY-6135型数控教学型车床等组成。

二、可开设的实验实训考核项目

▲ 数控车床802C系统操作编程实验(配6135A车床)

▲ 主轴变频单元的调试运行与故障诊断实验

▲ 全数字交流伺服电机运行与故障诊断实验

▲ 数控车床电气控制设计与分析实验

▲ PLC、编程、接线及在数控机床中的应用

▲ 电动刀架控制原理实验及接线与故障诊断实验

▲ 数控车床系统控制机床螺纹加工实验

▲ 数控车床的冷却与照明及故障诊断实验

▲ 丝杆螺距误差补偿实验

▲ 数控车床电子手轮实验

▲ 机床RS232串口通讯实验

▲ 数控车床故障设计排除考核28项

三、RY-6135型数控实训教学型车床规格:

三爪卡盘

160mm

床身上最大回转直径

350mm

最大工件长度

500mm

电动刀架

四工位

主轴孔径

40mm

主轴转速、无级变速

200------1500rpm

主电机功率

0.75kw

机床尺寸(长×宽×高)

1670×800×1300mm

机床重量

450kg

车削对象

硬质工程塑料、木头制品

四、技术性能:

1、输入电源:三相四线制380V交流电源。

2、结构:考核柜为铁质钣金喷塑结构,坚固耐用;

3、工作环境:温度-10℃–+40℃

4、整机功耗:<3KW

5、考核柜尺寸:1370×600×1890mm
