风力发电教学实训装置,风力发电教学设备

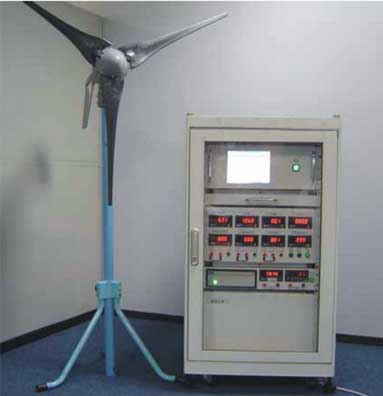

风力发电教学实训装置

风力发电的原理,是将风能转换为机械能,利用风力带动风車葉片旋转,再 透过增速机将旋转的速度提升來促使发电机发电,这些由发电机输出之电压再经 过电压调整器转换成直流电力储存在蓄电池中。

风力能与贮能设备为 All-in-one 整合系统。设备包括 8.4 吋 TFT 触碰式液晶屏幕,Pentium 4 2.8GHZ 以上 CPU,512MB DDR RAM 及 40 GBHD,2 USB 及一个 Ethernet 输出埠;风力发电机、直流交流转换器、电池组、资料搜集器及相关之控制单元。可实时执行实验项目、显示、储存结果以及事后进行资料处理分析。非常适合大学材料系、化工系、电机系、机械系等风力发电教学与研究使 用。



设备实验特点

1、中文化触控式操作接口

2、风力发电直流充电与交流负载输出波形图显示

3、内建 8 通道资料搜集

4、可直接绘制循环次數对充电或放电容量曲线图

5、短路及过载保护

技术规格 风力发电机

1.输出功率:400 瓦(在风速 12.5m/s)

2.输出电压:DC 12V

3.风葉直径:1.15 公尺

4.起动风速:3.58m/s

5.重量:5.85 公斤

6.本体材质:铸铝

7.葉片材质:碳纤维合成

8.内建电压调整器:12V 范围: 13.6V-17.0V 初始设定为 14.1V

直流交流转换器

1.输入电压:DC 11-14V

2.最大输出:AC 110V ± 10%,1000W

3.連续输出:950W

4.瞬间输出:2000W

5.最大输入电流:80A

6.空载耗电流<0.8A

显示单元

1 四位數直流电压表:输入电压:DC0~±30.00V;精度:0.25%讀值

2.四位數直流电流表:输入电压:DC0~±10.00A;精度:0.25%讀值

3.四位數直流瓦特表:输入电压:DC0~±30.00V;输入电流:DC0~10A;0.25%讀值

4.四位數交流电压表:输入电压:AC0~150.0V;精度:0.25%讀值

5.四位數交流电流表:输入电压:AC0~10.00A;精度:0.25%讀值

6.四位數交流瓦特表:输入电压:AC0~150.0V;输入电流:AC0~10.00A;0.25%

7.四位數交流功率因素表:输入电压:AC0~150.0V;输入电流:AC0~10A;精度:0.25%讀值;显示-0.5~1~0.5COSθ。

8.數位式温度表:输入讯号:热电耦 T Type;显示:-20.0~+199.9℃

9.數位式风速表:输入讯号:DC 0~100mV;显示:0~999.9m/s

电池组

1.额定电压:DC 12V

2.容量:80AH

主机部份

1.内建控制用计算机:内建 8.4"TFT 触控显示器,Pentium4 2.8GHz CPU, 512MB DDR RAM,记忆容量:40GB HD

2.主画面显示參數:温度、风速、电池电压、电池电流、交流电压、交流电流、 交流功率、功率因素

3.可实时波型显示:温度、风速、电池电压、电池电流、交流电压、交流电流、 交流功率、功率因素

4.输出接口:USB、RS232 及 Ethernet 界面

资料撷取及软件

1.输入通道/有效解析度:8 个/16 bit

2.电压输入/电流输入:,±100mV,±500mV,±1V,±2.5V,±5V,±10V /±20mA

3.温度传感器种類:K.T.E.R.S.B.N.C. thermocouple

4.精度/通讯接口:± 0.1 %/RS232

5.中文化软件适用于 Win95/98/ME/XP 等作业平台,可将常用资料名称及单位储存 在档案里,方便使用。

6.传感器型式及取样速率可自行设定;各信道曲线刻度范围可各自设定。

7.具有警报设定监视及实时最大值、最小值、平均值显示功能。

8.可直接显示温度、风速、电池电压、电池电流、交流电压、交流电流、交流功

率、功率因素。

9.可做实时监控或定时纪錄功能。

10 资料输出可转换成 Excel、Text 等资料格式,图形输出可转换成 Bitmap 格式, 另外可观看个别信道图形及列印
