立式电工模电数电电气控制实验台,通用智能电工实验室成套设备

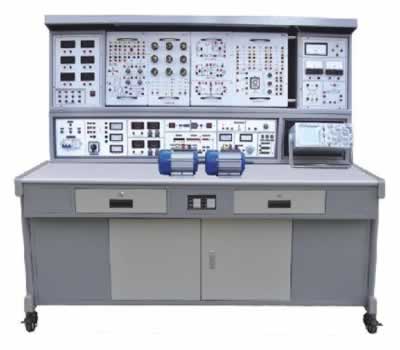

TRY-528B立式电工模电数电电气控制实验台

一、立式电工模电数电电气控制实验台特点:

TRY-528B立式电工模电数电电气控制实验台具有较完善的安全保护措施,较齐全的功能。电工、电气控制实验器件采用适应性强的模块式挂箱;在实验屏上完成实验,实验方法灵活,动手能力强,实验连线接点接触可靠,符合不同深度,不同广度的教学要求。数电、模电在九孔通用电路板挂箱上完成,根据实验复杂程度选取挂箱个数,根据实验电路在通用电路板上拼插实验电路,实验元件制成透明盒体,直观性好,盒盖印有永不褪色元件符号,线条清晰美观。盒体与盒盖结合采用较科学的压卡式结构,维修、更换元件拆装方便。该实验台结构合理,学校可随时按需要增添新的模块挂箱,灵活、经济。

二、立式电工模电数电电气控制实验台适用范围:

TRY-528B立式电工模电数电电气控制实验台可完成电工学、电工原理、电路分析、模拟电子技术、数字电路、电气控制设备等课程实验,适用于高等院校及要求较高的中专、技校、职业学校。立式电工模电数电电气控制实验台是现有实验室设备的更新换代或新建、扩建实验室的理想教学设备

三、立式电工模电数电电气控制实验台功能:立式电工模电数电电气控制实验台

1、实验台构成与性能

1.1.电源及参数

1.1.1输入电源:三相四线电源,输入时指示灯亮

1.1.2电源输出:有保险丝和漏电保护开关二级保护功能。

A组:单、三相可调交流电源,提供三相0~380V连续可调的交流电源,同时可得至0~250V单相可调电源(配有一台1.5KVA的三相自耦调压器,配有三只指针式交流电压表,指示调压器输出电压)。

B组:低压交流电压3-24V分七档可调,最大输出电流1.5A,电流表指示。

C组:低压直流稳压电源,电压5V,电流0.5A,电流表指示。

D组:双路稳流稳压电源,二路输出电压均为0~30V,由多圈电位器连续调节,输出最大电流为1.5A,每路电源输出有0.5级数字电流表、电压表指示。电压稳定度<10-2,负载稳定度<10-2,纹波电压:<5mV。

E组:单相交流市电输出,供用户自备设备使用。

1.2函数信号发生器:

1.2.1波形:正弦波、三角波、方波脉冲波、锯齿波、TTL方波、矩形波。

1.2.2频率范围:由0.1Hz到2MHz,分七个频率档级。

1.2.3正弦波失真度:10-30Hz<3%30Hz-100KHz≤1%

1.2.4方波响应:前沿/后沿≤100nS(开路)

1.2.5最大输出幅度(开路):f

1.2.6直流偏置(开路):±l0V

1.2.7输出阻抗Z:Z0=50Ω±5Ω

1.2.8占空比:脉冲与锯齿波上升、下降沿可连续变化,范围10%~90%。

1.2.9压控振荡(VCF):加外加直流电压0—±5V变化时,对应的频率变化大于l00:1。

1.2.10输出衰减:20dB40dB60dB

1.3频率计数器:

1.3.1测频范围:lHz~l00MHz。

1.3.2闸门时间:0.01S、0.1S、1S、10S

1.3.3输入阻抗(AC耦合):电阻分量约500KΩ,并联电容约100P。

1.4单次脉冲:每次可输出一对正负脉冲。

1.5音频功率放大器:输入音频电压不低于10mV,输出功率不小于1W,音量可调,内有喇叭,用于放大电路扩音,也可作信号寻迹。

1.6七段译码器:3组七段译码器及对应译码显示数码管。

1.7绝缘电阻:>5MΩ

1.8漏电保护:漏电动作电流≤30MA

2、实验屏:

2.1外测直流电流表:精度0.5级,三位半数字式显示,测量范围0~1000uA。

2.2外测直流电流表:精度0.5级,三位半数字式显示,测量范围0~10mA。

2.3外测直流电流表:精度0.5级,三位半数字式显示,测量范围0~100mA。

2.4外测直流电流表:精度0.5级,三位半数字式显示,测量范围0~1000mA。

2.5外测交流电流表:精度0.5级,三位半数字式显示,测量范围0~100mA。

2.6外测交流电流表:精度0.5级,三位半数字式显示,测量范围0~1000mA。

2.7四路电流插座:与配备的电流插头配套使用,在实验中实现一表多测。

2.8指针式功率因数表:外测实验电路功率因数,2.5级。

2.9指针式±100uA电流表,1.5级,外测。

2.10指针10mA电流表,1.5级,外测。

2.11实验变压器:100W,220V/36V+110V,接线端已由面板接线柱引出,实验方便。

2.12日光灯照明、实验二用电路:由选择开关控制日光灯为实验用或照明用。实验端口已通过接线柱引出,镇流器、日光灯、启动器已装在实验屏内。

2.13实验屏中部:实验模块挂箱实验时安放位置。挂箱调换,安放方便。

3、实验操作桌:加强型双面防火板制成,不变形、不褪色,造型美观大方,左右有抽屉,存放工具,下边为存放柜,用于存储元器件。

三、立式电工模电数电电气控制实验台构成与配备:

(1)构成:实验装置由实验屏、实验模块挂箱、实验台、实验操作桌构成。一台二座,规格:160×70×172cm。

1、实验屏:左侧为测量电表及电流插座,右测为实验变压器,日光灯实验电路、功率因数表等,中部为实验时放置挂箱。

2、实验台:由电源、信号源、安全保护装置构成。

3、实验操作桌:桌面实验时放置实验器件,下部为储存柜储存实验器件用。

4、实验模块挂箱:

SHYL-01电流源—电压源转换电路、受控源特性实验电路、直流实验电路组成。

SHYL-02由常用分立元件,RC选频网络测定单元组成。

SHYL-03三相负载

SHYL-04继电控制一单元

SHYL-05继电控制二单元

SHYL-06继电控制三单元

SHYL-07数电、模电九孔万能实验插板一、二单元

(2)器材配备(1台2座):

2台180W三相电动机,1只MF47万用表,1只数字万用表,2套电烙铁及烙铁架,40根叠插式实验连接线,1套数电、模电实验所需电阻、电位器、电感、电容、变压器、传感器、集成座等元件单元盒(元件已装在单元盒内),1套工具,2张学生凳。

(3)用户自备器材:示波器(型号不限),功率表,滑线变阻器,毫伏表。

四、立式电工模电数电电气控制实验台实验内容:

(1)电工实验部分

1.常用电工仪表的使用

2.线性元件与非线性元件的伏安特性

3.直流电路电压与电位的研究

4.基尔霍夫定律的验证

5.迭加原理与互易定理的验证

6.代文宁定理与诺顿定理的验证

7.电压源与电流源的等效变换

8.受控源的研究

9.一阶电路的响应

10.二阶电路的响应

11.研究LC元件在直流电路和交流电路中的特性

12.交流电路参数的测量

13.正弦交流电路RLC元件的特性

14.RL及RC串联电路实验

15.RLC串联谐振电路

16.日光灯电路连接

17.改善功率因数实验

18.互感的测量

19.三相电路及功率的测量

20.R-C选频网络实验

21.二端口网络的研究

22.单相变压器实验

23.三相异步电动机的使用与起动

24.三相异步电动机的正、反转

25.三相异步电动机的Y-△起动

26.三相异步电动机的顺序控制

27.三相异步电动机的能耗制动

(2)模拟部分实验

1.二极管的正、反相特性

2.晶体三极管的输入、输出特性

3.晶体管共射极单管放大器

4.两级阻容耦合放大电路

5.负反馈对放大器性能的影响

6.场效应管放大器

7.差动放大电路

8.运算放大器指标测试

9.集成运算放大器的基本应用(多种模拟运算电路)

10.集成运算放大器非线性应用(多种波形发生器)

11.变压器耦合推挽功率放大器

12.0TL功率放大器

13.集成功率放大器

14.单相桥式整流电路

15.串联型晶体管直流稳压电源(设计性实验)

16.集成直流稳压电源

17.单结晶体管特性

18.单结晶体管触发电路

19.晶闸管简单测试

20.晶闸管可控整流电路

利用上述20项实验元器件还可完成下面实验项目

l.电压负反馈偏置电路

2.分压式电流负反馈偏置电路

3.用二极管稳定工作点

4.共基极放大电路

5.共集电极放大电路

6.共源极基本放大电路

7.场效应管共漏极电路

8.场效应管共栅极电路

9.单管阻容放大电路

10.变压器耦合放大电路

11.甲类功率放大电路

12.串联电流负反馈电路

13.串联电压负反馈电路

14.并联电压负反馈电路

15.并联电流负反馈电路

16.共基共射极放大电路

17.自举射极输出电路

18.NPN一PNP直接耦合放大电路

19.用负反馈消除自激振荡

20.晶体管开关作用

21.变压器反馈式振荡电路

22.电容三点式振荡电路

23.电感三点式振荡电路

24.差动放大电路的基本形式

25.长尾式差动放大电路

26.双电源长尾式差动放大电路

27.运放用作交流比例放大

28.反相输入保护措施

29.同相输入保护措施

30.电源极性错接的保护

31.RC高通电路

32.利用三极管来保护器件

33.差动输入运算电路

34.快速积分电路

35.模拟一阶微分方程电路

36.模拟二阶微分方程电路

37.基本对数运算电路

38.实用微分电路

39.反对数放大基本电路

40.简单的过零比较电路

41.利用二级管作为上限检测幅度选择电路

42.下限幅度选择电路

43.RC无源网络的低通滤波电路

44.同相输入一阶低通滤波电路

45.反相输入一阶低通滤波电路

46.简单的二阶RC滤波电路

47.典型二阶RC有源低通滤波电路

48.典型二阶高通有源滤波电路

49.基本带通滤波电路

50.典型带通滤波电路

51.矩型波振荡电路

52.宽度可调的矩形波发生器

53.幅频可调的锯齿波发生器

54.单相半波整流电路

55.单相全波整流电路

56.电容滤波电路

57.电容滤波带电阻负载

58.RC滤波电路

59.基本LC滤波电路

60.二倍压整流电路

61.三倍压整流电路

62.基本稳压电路

63.基本调整管稳压电路6

64.具有放大环节的稳压电路

65.单相半波可控硅整流

66.电子调压电路

67.电子催眠器一一趣味性实验一

68.电子门铃电路一一趣味性实验二

69.电子报警电路一一趣味性实验三

(3)数字部分实验

l.TTL集成逻辑门的参数测试

2.CM0S逻辑门的参数测试

3.TTL集成电极开路门与三态输出门的应用

4.与、非、或、与非门电路实验

5.半加器电路实验

6.全加器电路实验

7.RS触发器实验

8.D触发器实验

9.JK触发器实验

10.T触发器实验

11.JK型触发器转换成D触发器

12.D型触发器转换成JK触发器

13.计数器实验

14.MSI移位寄存器及其应用

15.译码器及其变换方式

16.MSI数据选择器及逻辑设计

17.微分型单稳态电路

18.环形多谐振荡器

19.利用门电路构成编码器分配器、选择器

20.组合电路的设计之一一一编码转换

21.组合电路的设计之二一一显示电路

22.同步时序电路的设计

23.计算机时序电路的设计

24.集成定时器测试及应用

25.CM0S集成A/D、D/A转换电路实验

26.二极管非门、或非门电路

27.三极管非门、与非门、或非门电路

28.异步十进制减法计数器

29.异步十进制加法计数器

30.综合能力培训实验一一电子秒表

(4)电气控制部分实验

1.闸刀开关正转控制线路

2.接触器点动正转控制线路

3.具有自锁的正转控制线路

4.具有过载保护的正转控制线路

5.倒顺开关控制正反转控制线路

6.接触器联锁的正反转控制线路

7.按钮联锁的正反转控制线路

8.按钮接触器复合联锁控制线路

9.自动往返行程控制线路

10.接触器控制串联电阻降压起动线路

11.时间继电器控制串联电阻降压控制线路

12.手动Y/△降压起动

13.接触器控制Y/△降压起动

14.时间继电器控制Y/△降压起动

15.QX3-13型Y/△自动起动控制线路

16.半波整流能耗制动控制线路

17.全波整流能耗制动控制线路

18.C620车床电气控制线路

19.手动降压起动

20.单相运行反接制动控制线路

21.电动葫芦电气控制线路

22.C6163车床电气控制线路

23.控制电路联锁控制线路

24.主电路联锁控制线路

利用上述24项实验元器件,还可完成几十项实验,在此不一一举例。

电工模电数电电气控制元件清单(每台)

元件名称

型号

数量

备注

电阻

1

2W

电阻

5.1Ω

2

2W

电阻

1

2W

电阻

10Ω

1

2W

电阻

16Ω

1

2W

电阻

20Ω

1

1W

电阻

30Ω

1

1W

电阻

51Ω

2

1W

电阻

75Ω

1

1W

电阻

100Ω

2

1/8W

电阻

120Ω

1

1/8W

电阻

150Ω

1

1/8W

电阻

200Ω

1

1/8W

电阻

240Ω

1

1/8W

电阻

300Ω

2

1/8W

电阻

330Ω

1

1/8W

电阻

470Ω

1

1/8W

电阻

510Ω

2

1/8W

电阻

620Ω

1

1/8W

电阻

650Ω

1

1/8W

电阻

1K

2

1/8W

电阻

1.5K

1

1/8W

电阻

2K

2

1/8W

电阻

2.4K

2

1/8W

电阻

2.7K

1

1/8W

电阻

3K

2

1/8W

电阻

3.3K

1

1/8W

电阻

3.9K

1

1/8W

电阻

4.3K

1

1/8W

电阻

4.7K

2

1/8W

电阻

5.1K

3

1/8W

电阻

6.8K

2

1/8W

电阻

7.5K

1

1/8W

电阻

9.1K

1

1/8W

电阻

10K

5

1/8W

电阻

13K

2

1/8W

电阻

15K

1

1/8W

电阻

20K

2

1/8W

电阻

30K

1

1/8W

电阻

36K

1

/8W

电阻

39K

1

1/8W

电阻

47K

1

1/8W

电阻

51K

1

1/8W

电阻

68K

1

1/8W

电阻

100K

2

1/8W

电阻

150K

1

1/8W

电阻

200K

2

1/8W

电阻

300K

1

1/8W

电阻

470K

1

1/8W

电阻

510K

1

1/8W

电阻

1M

1

1/8W

电位器

470Ω

1

1/2W

电位器

1K

2

1/2W

电位器

4.7K

1

1/2W

电位器

10K

1

1/2W

电位器

47K

1

1/2W

电位器

100K

1

1/2W

电位器

470K

2

1/2W

电位器

1M

1

1/2W

电解电容

0.1µF

1

16V

电解电容

4.7µF

1

16V

电解电容

10µF

3

16V

电解电容

33µF

1

16V

电解电容

47µF

2

25V

电解电容

100µF

3

35V

电解电容

220µF

1

35V

电解电容

470µF

1

35V

瓷片电容

300P

1

63V

瓷片电容

1000P

2

63V

瓷片电容

4700P

1

63V

瓷片电容

0.01µF

3

63V

瓷片电容

0.1µF

2

63V

瓷片电容

0.47µF

1

63V

瓷片电容

1µF

1

250V

瓷片电容

2µF

1

250V

音频输入变压器

1

音频输出变压器

1

变压器

220/6V.6V.24V

1

8W

电感

1

电感

390UH

1

二极管

4007

4

二极管

2AP9

1

发光二极管

2

稳压二极管

2CW54

2

稳压二极管

2CW76

1

光敏二极管

1

晶振

10M

1

场效应管

3DJ6

1

单结管

BT33

1

晶闸管

KP1

1

三极管

3DG6

2

三极管

3DG12

2

三极管

3AX31

1

三极管

3DA1

1

三端稳压

7805

1

指示灯(信号灯)

1

12V

开关

2

喇叭

8Ω/0.2W

1

继电器

6V

1

电平开关和逻辑电平指示

2

16位

集成座

14脚

4

集成座

16脚

2

集成座

20脚

1

集成座

28脚

1

互感线圈

1

ZSY挂箱

ZSY﹣01

1

ZSY挂箱

ZSY﹣02

1

ZSY挂箱

ZSY﹣03

1

ZSY挂箱

ZSY﹣04

1

ZSY挂箱

ZSY﹣05

1

ZSY挂箱

ZSY﹣06

1

ZSY挂箱

ZSY﹣07

1

九孔底板挂箱

2

集成运放

UA741

2

定时器

NE555

1

功率放大器

LA4101

1

数模转换器

DAC0832

1

模数转换器

ADC0809

1

TTL与非门

74LS00

1

TTL集电极开路与非门

74LS03

1

TTL非门

74LS04

1

TTL与门

74LS08

1

TTL三输入与门

74LS11

2

TTL四输入与非门

74LS20

1

TTL或门

74LS32

1

TTL触发器

74LS74

2

TTL异或门

74LS86

1

JK触发器

74LS112

1

缓冲器

74LS125

1

译码器

74LS138

2

数据选择器

74LS153

1

计数器

74LS160

2

计数器

74LS161

1

D触发器

74LS175

1

加减计数器

74LS192

2

移位寄存器

74LS194

1

计数器

74LS196

3

CMOS与非门

CD4011

1

三相电机

380V-△接

2

条形磁铁

1

铁棒

1

工具

万用表

MF47

1

数字万用表

DT890B+

1

尖嘴钳

1

电烙铁

2

烙铁架

2

螺丝刀

3

剥线钳

1

连接线

40

其他

实验台

1台

实验桌

1张

防腐皮

1张

凳子

2张

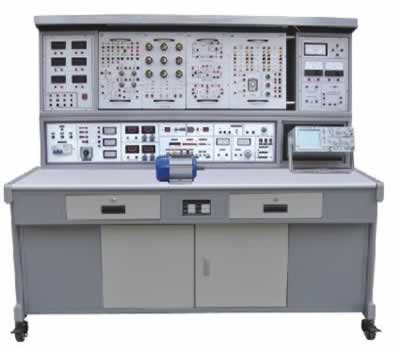

TRY-528A立式电工模电数电实验台

一、立式电工模电数电实验台特点:

TRY-528A立式电工模电数电实验台具有较完善的安全保护措施,较齐全的功能。电工、电气控制实验器件采用适应性强的模块式挂箱;在实验屏上完成实验,实验方法灵活,动手能力强,实验连线接点接触可靠,符合不同深度,不同广度的教学要求。数电、模电在九孔通用电路板挂箱上完成,根据实验复杂程度选取挂箱个数,根据实验电路在通用电路板上拼插实验电路,实验元件制成透明盒体,直观性好,盒盖印有永不褪色元件符号,线条清晰美观。盒体与盒盖结合采用较科学的压卡式结构,维修、更换元件拆装方便。TRY-528A立式电工模电数电实验台结构合理,学校可随时按需要增添新的模块挂箱,灵活、经济。

二、立式电工模电数电实验台适用范围:

适用于高等院校及要求较高的中专、技校、职业学校,可完成电工学、电工原理、电路分析、模拟电子技术、数字电路设备等课程实验。立式电工模电数电实验台是现有实验室设备的更新换代或新建、扩建实验室的理想教学设备,它的配备是学校上水平、上等级的重要标志。

三、立式电工模电数电实验台功能:立式电工模电数电实验台

1、实验台构成与性能

1.1.电源及参数

1.1.1输入电源:三相四线电源,输入时指示灯亮

1.1.2电源输出:有保险丝和漏电保护开关二级保护功能。

A组:单、三相可调交流电源,提供三相0~380V连续可调的交流电源,同时可得至0~250V单相可调电源(配有一台1.5KVA的三相自耦调压器,配有三只指针式交流电压表,指示调压器输出电压)。

B组:低压交流电压3-24V分七档可调,最大输出电流1.5A,电流表指示。

C组:低压直流稳压电源,电压5V,电流0.5A,电流表指示。

D组:双路稳流稳压电源,二路输出电压均为0~30V,由多圈电位器连续调节,输出最大电流为1.5A,每路电源输出有0.5级数字电流表、电压表指示。电压稳定度<10-2,负载稳定度<10-2,纹波电压:<5mV。

E组:单相交流市电输出,供用户自备设备使用。

1.2函数信号发生器:

1.2.1波形:正弦波、三角波、方波脉冲波、锯齿波、TTL方波、矩形波。

1.2.2频率范围:由0.1Hz到2MHz,分七个频率档级。

1.2.3正弦波失真度:10-30Hz<3%30Hz-100KHz≤1%

1.2.4方波响应:前沿/后沿≤100nS(开路)

1.2.5最大输出幅度(开路):f1.2.6直流偏置(开路):±l0V

1.2.7输出阻抗Z:Z0=50Ω±5Ω

1.2.8占空比:脉冲与锯齿波上升、下降沿可连续变化,范围10%~90%。

1.2.9压控振荡(VCF):加外加直流电压0—±5V变化时,对应的频率变化大于l00:1。

1.2.10输出衰减:20dB40dB60dB

1.3频率计数器:

1.3.1测频范围:lHz~l00MHz。

1.3.2闸门时间:0.01S、0.1S、1S、10S

1.3.3输入阻抗(AC耦合):电阻分量约500KΩ,并联电容约100P。

1.4单次脉冲:每次可输出一对正负脉冲。

1.5音频功率放大器:输入音频电压不低于10mV,输出功率不小于1W,音量可调,内有喇叭,用于放大电路扩音,也可作信号寻迹。

1.6七段译码器:3组七段译码器及对应译码显示数码管。

1.7绝缘电阻:>5MΩ

1.8漏电保护:漏电动作电流≤30MA

2、实验屏:

2.1外测直流电流表:精度0.5级,三位半数字式显示,测量范围0~1000uA。

2.2外测直流电流表:精度0.5级,三位半数字式显示,测量范围0~10mA。

2.3外测直流电流表:精度0.5级,三位半数字式显示,测量范围0~100mA。

2.4外测直流电流表:精度0.5级,三位半数字式显示,测量范围0~1000mA。

2.5外测交流电流表:精度0.5级,三位半数字式显示,测量范围0~100mA。

2.6外测交流电流表:精度0.5级,三位半数字式显示,测量范围0~1000mA。

2.7四路电流插座:与配备的电流插头配套使用,在实验中实现一表多测。

2.8指针式功率因数表:外测实验电路功率因数,2.5级。

2.9指针式±100uA电流表,1.5级,外测。

2.10指针10mA电流表,1.5级,外测。

2.11实验变压器:100W,220V/36V+110V,接线端已由面板接线柱引出,实验方便。

2.12日光灯照明、实验二用电路:由选择开关控制日光灯为实验用或照明用。实验端口已通过接线柱引出,镇流器、日光灯、启动器已装在实验屏内。

2.13实验屏中部:实验模块挂箱实验时安放位置。挂箱调换,安放方便。

3、实验操作桌:加强型双面防火板制成,不变形、不褪色,造型美观大方,左右有抽屉,存放工具,下边为存放柜,用于存储元器件。

三、立式电工模电数电实验台构成与配备

(1)构成:实验装置由实验屏、实验模块挂箱、实验台、实验操作桌构成。一台二座,规格:160×70×172cm。

1、实验屏:左侧为测量电表及电流插座,右测为实验变压器,日光灯实验电路、功率因数表等,中部为实验时放置挂箱。

2、实验台:由电源、信号源、安全保护装置构成。

3、实验操作桌:桌面实验时放置实验器件,下部为储存柜储存实验器件用。

4、实验模块挂箱:

TRY-01电流源—电压源转换电路、受控源特性实验电路、直流实验电路组成。

TRY-02由常用分立元件,RC选频网络测定单元组成。

TRY-03三相负载

TRY-04继电控制一单元

TRY-05继电控制二单元

TRY-06数电、模电九孔万能实验插板一、二单元

(2)器材配备(1台2座):

1台180W三相电动机,1只MF47万用表,1只数字万用表,2套电烙铁及烙铁架,40根叠插式实验连接线,1套数电、模电实验所需电阻、电位器、电感、电容、变压器、传感器、集成座等元件单元盒(元件已装在单元盒内),1套工具,2张学生凳。

(3)用户自备器材:示波器(型号不限),功率表,滑线变阻器,毫伏表。

四、立式电工模电数电实验台实验内容:

(1)电工实验部分

1.常用电工仪表的使用

2.线性元件与非线性元件的伏安特性

3.直流电路电压与电位的研究

4.基尔霍夫定律的验证

5.迭加原理与互易定理的验证

6.代文宁定理与诺顿定理的验证

7.电压源与电流源的等效变换

8.受控源的研究

9.一阶电路的响应

10.二阶电路的响应

11.研究LC元件在直流电路和交流电路中的特性

12.交流电路参数的测量

13.正弦交流电路RLC元件的特性

14.RL及RC串联电路实验

15.RLC串联谐振电路

16.日光灯电路连接

17.改善功率因数实验

18.互感的测量

19.三相电路及功率的测量

20.R-C选频网络实验

21.二端口网络的研究

22.单相变压器实验

23.三相异步电动机的使用与起动

24.三相异步电动机的正、反转

25.三相异步电动机的Y-△起动

26.三相异步电动机的顺序控制

27.三相异步电动机的能耗制动

(2)模拟部分实验

1.二极管的正、反相特性

2.晶体三极管的输入、输出特性

3.晶体管共射极单管放大器

4.两级阻容耦合放大电路

5.负反馈对放大器性能的影响

6.场效应管放大器

7.差动放大电路

8.运算放大器指标测试

9.集成运算放大器的基本应用(多种模拟运算电路)

10.集成运算放大器非线性应用(多种波形发生器)

11.变压器耦合推挽功率放大器

12.0TL功率放大器

13.集成功率放大器

14.单相桥式整流电路

15.串联型晶体管直流稳压电源(设计性实验)

16.集成直流稳压电源

17.单结晶体管特性

18.单结晶体管触发电路

19.晶闸管简单测试

20.晶闸管可控整流电路

利用上述20项实验元器件还可完成下面实验项目

l.电压负反馈偏置电路

2.分压式电流负反馈偏置电路

3.用二极管稳定工作点

4.共基极放大电路

5.共集电极放大电路

6.共源极基本放大电路

7.场效应管共漏极电路

8.场效应管共栅极电路

9.单管阻容放大电路

10.变压器耦合放大电路

11.甲类功率放大电路

12.串联电流负反馈电路

13.串联电压负反馈电路

14.并联电压负反馈电路

15.并联电流负反馈电路

16.共基共射极放大电路

17.自举射极输出电路

18.NPN一PNP直接耦合放大电路

19.用负反馈消除自激振荡

20.晶体管开关作用

21.变压器反馈式振荡电路

22.电容三点式振荡电路

23.电感三点式振荡电路

24.差动放大电路的基本形式

25.长尾式差动放大电路

26.双电源长尾式差动放大电路

27.运放用作交流比例放大

28.反相输入保护措施

29.同相输入保护措施

30.电源极性错接的保护

31.RC高通电路

32.利用三极管来保护器件

33.差动输入运算电路

34.快速积分电路

35.模拟一阶微分方程电路

36.模拟二阶微分方程电路

37.基本对数运算电路

38.实用微分电路

39.反对数放大基本电路

40.简单的过零比较电路

41.利用二级管作为上限检测幅度选择电路

42.下限幅度选择电路

43.RC无源网络的低通滤波电路

44.同相输入一阶低通滤波电路

45.反相输入一阶低通滤波电路

46.简单的二阶RC滤波电路

47.典型二阶RC有源低通滤波电路

48.典型二阶高通有源滤波电路

49.基本带通滤波电路

50.典型带通滤波电路

51.矩型波振荡电路

52.宽度可调的矩形波发生器

53.幅频可调的锯齿波发生器

54.单相半波整流电路

55.单相全波整流电路

56.电容滤波电路

57.电容滤波带电阻负载

58.RC滤波电路

59.基本LC滤波电路

60.二倍压整流电路

61.三倍压整流电路

62.基本稳压电路

63.基本调整管稳压电路6

64.具有放大环节的稳压电路

65.单相半波可控硅整流

66.电子调压电路

67.电子催眠器一一趣味性实验一

68.电子门铃电路一一趣味性实验二

69.电子报警电路一一趣味性实验三

(3)数字部分实验

l.TTL集成逻辑门的参数测试

2.CM0S逻辑门的参数测试

3.TTL集成电极开路门与三态输出门的应用

4.与、非、或、与非门电路实验

5.半加器电路实验

6.全加器电路实验

7.RS触发器实验

8.D触发器实验

9.JK触发器实验

10.T触发器实验

11.JK型触发器转换成D触发器

12.D型触发器转换成JK触发器

13.计数器实验

14.MSI移位寄存器及其应用

15.译码器及其变换方式

16.MSI数据选择器及逻辑设计

17.微分型单稳态电路

18.环形多谐振荡器

19.利用门电路构成编码器分配器、选择器

20.组合电路的设计之一一一编码转换

21.组合电路的设计之二一一显示电路

22.同步时序电路的设计

23.计算机时序电路的设计

24.集成定时器测试及应用

25.CM0S集成A/D、D/A转换电路实验

26.二极管非门、或非门电路

27.三极管非门、与非门、或非门电路

28.异步十进制减法计数器

29.异步十进制加法计数器

30.综合能力培训实验一一电子秒表

电工、模拟、数字实验室设备元件清单(每台)

元件名称

型号

数量

备注

电阻

1

2W

电阻

5.1Ω

2

2W

电阻

1

2W

电阻

10Ω

1

2W

电阻

16Ω

1

2W

电阻

20Ω

1

1W

电阻

30Ω

1

1W

电阻

51Ω

2

1W

电阻

75Ω

1

1W

电阻

100Ω

2

1/8W

电阻

120Ω

1

1/8W

电阻

150Ω

1

1/8W

电阻

200Ω

1

1/8W

电阻

240Ω

1

1/8W

电阻

300Ω

2

1/8W

电阻

330Ω

1

1/8W

电阻

470Ω

1

1/8W

电阻

510Ω

2

1/8W

电阻

620Ω

1

1/8W

电阻

650Ω

1

1/8W

电阻

1K

2

1/8W

电阻

1.5K

1

1/8W

电阻

2K

2

1/8W

电阻

2.4K

2

1/8W

电阻

2.7K

1

1/8W

电阻

3K

2

1/8W

电阻

3.3K

1

1/8W

电阻

3.9K

1

1/8W

电阻

4.3K

1

1/8W

电阻

4.7K

2

1/8W

电阻

5.1K

3

1/8W

电阻

6.8K

2

1/8W

电阻

7.5K

1

1/8W

电阻

9.1K

1

1/8W

电阻

10K

5

1/8W

电阻

13K

2

1/8W

电阻

15K

1

1/8W

电阻

20K

2

1/8W

电阻

30K

1

1/8W

电阻

36K

1

/8W

电阻

39K

1

1/8W

电阻

47K

1

1/8W

电阻

51K

1

1/8W

电阻

68K

1

1/8W

电阻

100K

2

1/8W

电阻

150K

1

1/8W

电阻

200K

2

1/8W

电阻

300K

1

1/8W

电阻

470K

1

1/8W

电阻

510K

1

1/8W

电阻

1M

1

1/8W

电位器

470Ω

1

1/2W

电位器

1K

2

1/2W

电位器

4.7K

1

1/2W

电位器

10K

1

1/2W

电位器

47K

1

1/2W

电位器

100K

1

1/2W

电位器

470K

2

1/2W

电位器

1M

1

1/2W

电解电容

0.1uF

1

16V

电解电容

4.7uF

1

16V

电解电容

10uF

3

16V

电解电容

33uF

1

16V

电解电容

47uF

2

25V

电解电容

100uF

3

35V

电解电容

220uF

1

35V

电解电容

470uF

1

35V

瓷片电容

300P

1

63V

瓷片电容

1000P

2

63V

瓷片电容

4700P

1

63V

瓷片电容

0.01uF

3

63V

瓷片电容

0.1uF

2

63V

瓷片电容

0.47uF

1

63V

瓷片电容

1uF

1

250V

瓷片电容

2uF

1

250V

音频输入变压器

1

音频输出变压器

1

变压器

220/6V.6V.24V

1

8W

电感

1

电感

390UH

1

二极管

4007

4

二极管

2AP9

1

发光二极管

2

稳压二极管

2CW54

2

稳压二极管

2CW76

1

光敏二极管

1

晶振

10M

1

场效应管

3DJ6

1

单结管

BT33

1

晶闸管

KP1

1

三极管

3DG6

2

三极管

3DG12

2

三极管

3AX31

1

三极管

3DA1

1

三端稳压

7805

1

指示灯(信号灯)

1

12V

开关

2

喇叭

8Ω/0.2W

1

继电器

6V

1

电平开关和逻辑电平指示

2

16位

集成座

14脚

4

集成座

16脚

2

集成座

20脚

1

集成座

28脚

1

互感线圈

1

ZSY挂箱

ZSY﹣01

1

ZSY挂箱

ZSY﹣02

1

ZSY挂箱

ZSY﹣03

1

ZSY挂箱

ZSY﹣04

1

ZSY挂箱

ZSY﹣05

1

ZSY挂箱

ZSY﹣06

1

九孔底板挂箱

2

定时器

NE555

1

集成运放

UA741

2

功率放大器

LA4101

1

集成运放

UA741

2

集成运放

UA741

2

数模转换器

DAC0832

1

模数转换器

ADC0809

1

TTL与非门

74LS00

1

TTL集电极开路与非门

74LS03

1

TTL非门

74LS04

1

TTL与门

74LS08

1

TTL三输入与门

74LS11

2

TTL四输入与非门

74LS20

1

TTL或门

74LS32

1

TTL触发器

74LS74

2

TTL异或门

74LS86

1

JK触发器

74LS112

1

缓冲器

74LS125

1

译码器

74LS138

2

数据选择器

74LS153

1

计数器

74LS160

2

计数器

74LS161

1

D触发器

74LS175

1

加减计数器

74LS192

2

移位寄存器

74LS194

1

计数器

74LS196

3

CMOS与非门

CD4011

1

三相电机

380V﹣△接

1

条形磁铁

1

铁棒

1

工具

万用表

MF47

1

数字万用表

DT890B+

1

尖嘴钳

1

电烙铁

2

烙铁架

2

螺丝刀

3

剥线钳

1

连接线

40

其他

实验台

1台

实验桌

1张

防腐皮

1块

凳子

2张

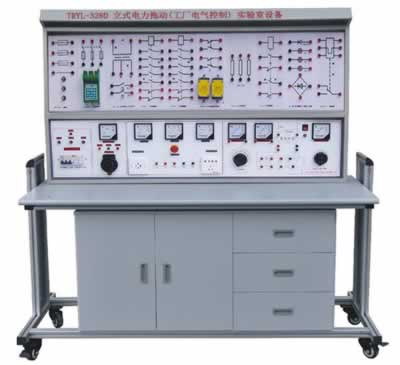

TRY-528立式电工实验台

一、TRY-528立式电工实验台特点:

TRY-528立式电工实验台具有较完善的安全保护措施,较齐全的功能。电工、电气控制实验器件采用适应性强的模块式挂箱;在实验屏上完成实验,实验方法灵活,动手能力强,实验连线接点接触可靠,符合不同深度,不同广度的教学要求。数电、模电在九孔通用电路板挂箱上完成,根据实验复杂程度选取挂箱个数,根据实验电路在通用电路板上拼插实验电路,实验元件制成透明盒体,直观性好,盒盖印有永不褪色元件符号,线条清晰美观。盒体与盒盖结合采用较科学的压卡式结构,维修、更换元件拆装方便。该实验台结构合理,学校可随时按需要增添新的模块挂箱,灵活、经济。

二、TRY-528立式电工实验台结构及功能:立式电工实验台

1、实验台构成与性能

1.1.电源及参数

1.1.1输入电源:三相四线电源,输入时指示灯亮

1.1.2电源输出:有保险丝和漏电保护开关二级保护功能。

A组:单、三相可调交流电源,提供三相0~380V连续可调的交流电源,同时可得至0~250V单相可调电源(配有一台1.5KVA的三相自耦调压器,配有三只指针式交流电压表,指示调压器输出电压)。

B组:低压交流电压3-24V分七档可调,最大输出电流1.5A,电流表指示。

C组:低压直流稳压电源,电压5V,电流0.5A,电流表指示。

D组:双路稳流稳压电源,二路输出电压均为0~30V,由多圈电位器连续调节,输出最大电流为1.5A,每路电源输出有0.5级数字电流表、电压表指示。电压稳定度<10-2,负载稳定度<10-2,纹波电压:<5mV。

E组:单相交流市电输出,供用户自备设备使用。

1.2函数信号发生器:

1.2.1波形:正弦波、三角波、方波脉冲波、锯齿波、TTL方波、矩形波。

1.2.2频率范围:由0.1Hz到2MHz,分七个频率档级。

1.2.3正弦波失真度:10-30Hz<3%30Hz-100KHz≤1%

1.2.4方波响应:前沿/后沿≤100nS(开路)

1.2.5最大输出幅度(开路):f

1.2.6直流偏置(开路):±l0V

1.2.7输出阻抗Z:Z0=50Ω±5Ω

1.2.8占空比:脉冲与锯齿波上升、下降沿可连续变化,范围10%~90%。

1.2.9压控振荡(VCF):加外加直流电压0—±5V变化时,对应的频率变化大于l00:1。

1.2.10输出衰减:20dB40dB60dB

1.3频率计数器:

1.3.1测频范围:lHz~l00MHz。

1.3.2闸门时间:0.01S、0.1S、1S、10S

1.3.3输入阻抗(AC耦合):电阻分量约500KΩ,并联电容约100P。

1.4单次脉冲:每次可输出一对正负脉冲。

1.5音频功率放大器:输入音频电压不低于10mV,输出功率不小于1W,音量可调,内有喇叭,用于放大电路扩音,也可作信号寻迹。

1.6七段译码器:3组七段译码器及对应译码显示数码管。

1.7绝缘电阻:>5MΩ

1.8漏电保护:漏电动作电流≤30MA

2、实验屏:

2.1外测直流电流表:精度0.5级,三位半数字式显示,测量范围0~1000uA。

2.2外测直流电流表:精度0.5级,三位半数字式显示,测量范围0~10mA。

2.3外测直流电流表:精度0.5级,三位半数字式显示,测量范围0~100mA。

2.4外测直流电流表:精度0.5级,三位半数字式显示,测量范围0~1000mA。

2.5外测交流电流表:精度0.5级,三位半数字式显示,测量范围0~100mA。

2.6外测交流电流表:精度0.5级,三位半数字式显示,测量范围0~1000mA。

2.7四路电流插座:与配备的电流插头配套使用,在实验中实现一表多测。

2.8指针式功率因数表:外测实验电路功率因数,2.5级。

2.9指针式±100uA电流表,1.5级,外测。

2.10指针10mA电流表,1.5级,外测。

2.11实验变压器:100W,220V/36V+110V,接线端已由面板接线柱引出,实验方便。

2.12日光灯照明、实验二用电路:由选择开关控制日光灯为实验用或照明用。实验端口已通过接线柱引出,镇流器、日光灯、启动器已装在实验屏内。

2.13实验屏中部:实验模块挂箱实验时安放位置。挂箱调换,安放方便。

3、实验操作桌:加强型双面防火板制成,不变形、不褪色,造型美观大方,左右有抽屉,存放工具,下边为存放柜,用于存储元器件。

三、TRY-528立式电工实验台构成与配备

(1)构成:实验装置由实验屏、实验模块挂箱、实验操作桌构成。一台二座,规格:160×70×172cm

1、实验屏:左侧为测量电表及电流插座,右测为实验变压器,日光灯实验电路、功率因数表等,中部为实验时放置挂箱。

2、实验台:由电源、信号源、安全保护装置构成。

3、实验操作桌:桌面实验时放置实验器件,下部为储存柜储存实验器件用。

4、实验模块挂箱:

TRY-01电流源—电压源转换电路、受控源特性实验电路、直流实验电路组成。

TRY-02由常用分立元件,RC选频网络测定单元组成。

TRY-03三相负载

TRY-04继电控制一单元

TRY-05继电控制二单元

(2)器材配备(每台2座):

1台180W三相电动机,1只MF500万用表,2套电烙铁及烙铁架,40根叠插式实验连接线,1套工具,2张学生凳。

(3)用户自备器材:示波器(型号不限),毫伏表,滑线变阻器。

四、TRY-528立式电工实验台实验项目:

1.常用电工仪表的使用

2.线性元件与非线性元件的伏安特性

3.直流电路电压与电位的研究

4.基尔霍夫定律的验证

5.迭加原理与互易定理的验证

6.代文宁定理与诺顿定理的验证

7.电压源与电流源的等效变换

8.受控源的研究

9.一阶电路的响应

10.二阶电路的响应

11.研究LC元件在直流电路和交流电路中的特性

12.交流电路参数的测量

13.正弦交流电路RLC元件的特性

14.RL及RC串联电路实验

15.RLC串联谐振电路

16.日光灯电路连接

17.改善功率因数实验

18.互感的测量

19.三相电路及功率的测量

20.R-C选频网络实验

21.二端口网络的研究

22.单相变压器实验

23.三相异步电动机的使用与起动

24.三相异步电动机的正、反转

25.三相异步电动机的Y-△起动

26.三相异步电动机的顺序控制

27.三相异步电动机的能耗制动

五、TRY-528立式电工实验台配置清单(每台):

元件名称

型号

数量

备注

挂箱

电流源—电压源转换电路、受控源特性实验电路、直流实验电路组成

TRY-01

1

由常用分立元件,RC选频网络测定单元组成

TRY-02

1

三相负载

TRY-03

1

继电控制一单元

TRY-04

1

继电控制二单元

TRY-05

1

交流电机

180W

1

工具

万用表

MF47

1

数字万用表

DT890B+

1

尖嘴钳

1

电烙铁

2

烙铁架

2

螺丝刀

3

剥线钳

1

连接线

40

其他

实验台

1台

实验桌

1张

防腐皮

1张

凳子

2张

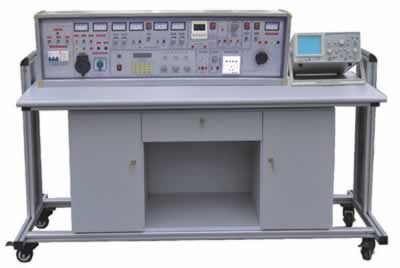

TRY-318A通用智能电工实验室成套设备

一、通用智能电工实验室成套设备特点:

TRY-318A通用智能电工实验室成套设备实验台具有较完善的安全保护措施,较齐全的功能。实验桌中央配有通用电路板,电路板注塑而成,表面布有九孔成一组相互联通的插孔,元件盒在其上任意拼插成实验电路,元件盒盒体透明,直观性好,盒盖印有永不褪色元件符号,线条清晰美观。盒体与盒盖采用较科学的压卡式结构,维修拆装方便。元器件放置在实验桌下边左右柜内,大大提高了管理水平,规划化程度,大大减轻了教师实验准备工作。

二、通用智能电工实验室成套设备实验台结构:通用智能电工实验室成套设备

1.实验台外壳尺寸:123×35×20cm

2.三相保险座

3.三相电源输入指标

4.总开关:实验台电源总开关,带漏电、过载保护

5.试验按钮:试验漏电开关漏电功能

6.电源输入指示1只

7.电源输出指示3只(红、绿、黄三色)

8.交流电压表:指示输出线电压

9.电压转换开关:与电压表配合使用,监示输出线电压的大小与对称情况

10.接线座5只:A单元三相四线及地线输出

11.电流表W相电流输出指示

12.O/I开关:三相四线电源输出控制(提高安全系数)

13.接线座2只:B单元交流低压电源输出

14.电表(2A):B单元交流电流指示

15.旋钮:B单元3-24V交流低压选择输出

16.开关:C单元双路直流稳压电源开关

17.旋钮:C单元双路Ⅰ路稳流调节

18.旋钮:C单元双路Ⅱ路稳流调节

19.接线座2只:C单元Ⅰ路直流稳压输出

20.保险座:C单元双路稳压电源保险

21.电表4只:双路稳压电源电压、电流指示

22.接线座:D单元直流5V稳压输出

23.电表:D单元电流0.5V输出指示

24.开关1:控制各低压交流电、信号源

25.开关2:控制E单元交直流调压电源

26.电表:E单元交流电压输出指示

27.接线座4只:E单元交流、直流输出口

28.旋钮:E单元0~240V电压调节

29.插座:G单元220V输出插座

30.旋钮:音频功率放大器音量调节

31.接线座2只:音频信号输入

32.按钮:单次脉使能开关

33.接线座3只:单次脉冲输出口

34.电表:函数发生器正弦波输出电压指示

35.旋钮:正弦波输出三级衰减幅度粗调

36.旋钮:正弦波输出口

37.接线座:正弦波输出口

38.旋钮:矩形波输出幅度调节

39.接线座:三角波输出口

40.旋钮:函数信号发生器频率细调

41.接线座:矩形波输出口

42.旋钮:函数信号发生器五级频率粗调

43.电表:函数发生器输出频率指示

44.万用表:500型

45.智能型交流电路测量电表:通过开关切换可同时测量电路I、U、KW、Kwh、T,八位液晶显示。

46.实验桌面尺寸:160×70cm

47.通用电路板:规格35×90cm,元件盒在其上任意拼插进行实验

48.储存板:放置元件盒

49.左储存柜:放置储存板(带门锁)

50.抽屉:放置常用工具

51.右储存柜:放置储存板(带门锁)

52.示波器:型号不限(用户自备)

53.工具

三、通用智能电工实验室成套设备主要技术指标:

1、输入工作电源:三相四线

2、输出电源及信号

A单元:三相四线

B单元:交流3、6、9、12、15、18、24V

C单元:双路恒流稳压电源(具有过载及短路保护功能),二路输出电压都为0~30V,内置式继电器自动换档,由多圈电位器连续调节,使用方便,输出最大电流为2A,具有预设式限流保护功能。

电压稳定度:<10-2负载稳定度:<10-2纹波电压:<5mv

D单元:直流稳压5V,电流0.5A

E单元:交直流电压0~240V连续可调,电流2A

F单元:220V电压输出,供外接仪器使用。

3、单次脉冲源:每次均可输出一对正负脉冲

4、函数信号发生器(正弦波、三角波、矩形波)

①频率范围:5HZ-550KHZ分五个频段

②频率指示:由HZ表直接读出

③电压输出范围:正弦波:5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V

三级衰减:0db、20db、40db具有连续细调

矩形波:5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V,幅度连续可调

三角波:5HZ-550KHZ>1V

5、音频功率放大器:输入音频电压不低于10mv,输出功率不小于1W,音量可调,内有喇叭,用于放大器电路扩音,也可作信号寻迹仪器使用。

6、智能型多功能交流测量电表:精度1.0级,能同时测量电路电流I、电压U、功率Kw、电能Kwh和工作时间T,八位液晶显示。

7、绝缘电阻:>5MΩ

8、漏电保护:漏电动作电流≤30mA

四、通用智能电工实验室成套设备结构与配备(二十四座为例)

1、实验桌:12台学生实验桌,一桌两座,桌子外形尺寸:160×70×80cm。桌中央配置九孔电路板(尺寸:35×90cm),根据实验电路在其上任意拼插元件盒成实验电路。元件盒盒体透明直观,内装元件一目了然,盒盖印有永不褪色元件符号,线条清晰美观,盒盖与盒体采用压卡式,维修拆装方便。每张台桌配有一粒胶皮板,保护通用电路板与桌面(如需要在桌面放置电动机,焊接等)。台桌下部是元件储存柜,放置实验元件。

2、示教控制台:1台示教控制台,分别控制12台学生台的电源。通用电路板演示屏立在实验台上,尺寸为160×70cm。用于讲解、演示。

3、实验台:共13台,学生实验桌及示教控制台上各配备1台。

4、器材配备:

13台三相电动机,26只时间继电器,26只热继电器,78只交流接触器,117只交直流电表,13只MF-47万用表,13套剥线钳、尖嘴钳、螺丝刀等工具,13套实验所需的电阻、电位器、电感、电容、变压器、条形磁铁等元件单元盒(元件已装在单元盒内)。

五、通用智能电工实验室成套设备实验项目

1.电工测量仪表的使用

2.常用元件的识别与检测

3.线性元件与非线性元件的伏安特性

4.电源的外特性

5.电位值、电压值的测定

6.电流表和电压表的扩程

7.基尔霍夫定律的验证

8.验征楞次定律

9.迭加原理与互易定理的验证

10.戴维南定理与诺顿定理的验征

11.电压源与电流源的等效变换

12.受控源特性的研究

13.一阶电路实验

14.二阶电路的过渡过程

15.研究LC元件在直流和交流电路中的特性

16.负载获得最大功率的条件

17.交流电路参数的测量

18.正弦交流电路中RLC元件的特性

19.RL及RC串联电路实验

20.RLC串联谐振电路

21.日光灯电路的连接及功率因数改善

22.三相负载的星、三角接法

23.三相电路及功率的测量

24.R-C选频网络的研究

25.二端口网络研究

26.单相变压器实验

27.互感电路实验

28.三相异步电动机的使用与起动

29.三相电动机继电接触控制的基本电路

30.三相电动机Y一△起动控制实验

31.三相电动机的顺序控制实验

32.三相电动机能耗制动控制实验

利用上述32项实验的元器件也可完成下面电路实验

33.最简单的电路

34.电路中各点电位与参考点的选择

35.电阻的串联

36.电阻的并联

37.电阻的混联

38.电阻分压器电路

39.全电路欧姆定律

40.电桥的应用与平衡条件

41.节点电压法

42.回路电压法

43.支路电流法

44.RCL并联电路

45.串联电路

46.变压器结构及工作原理

47.基尔霍夫第一定律

48.基尔霍夫第二定律

49.日光灯电路原理

50.扩大电压表量程

51.扩大电流表量程

52.RC电路的过度过程

53.RL过渡过程

54.电容的串联电路

55.电容的并联电路

56.电容器的充放电

57.电容器在交直流中的作用

58.条形磁铁在线圈中的运动

59.电容的混联

60.纯电阻、电感、电容电路

61.磁耦合线圈的顺串

62.磁耦合线圈的反串

63.欧姆表的工作原理

64.双联开关二地控制

65.用示波器观察磁滞回线

66.磁路欧姆定律

67.两线圈的互感及同名端

68.互感耦合

69.提高功率因数的方法

70.单相电路功率的测量

71.收录机电源电路

72.滤波电路

73.电阻与温度的关系:用伏安法测出灯丝在不同电压下的阻值。

74.三相异步电机闸刀控制正转实验

75.具有过载保护的控制线路

76.按钮控制的正反转控制线路

77.接触器控制星一三角降压起动控制线路

六、通用智能型电工实验室成套设备元件清单(每台)

元件名称

型号

数量

备注

电阻

0.5Ω

1

1/2W

电阻

5.1Ω

1

1/2W

电阻

100Ω

2

1/2W

电阻

200Ω

1

1/8W

电阻

300Ω

1

1/8W

电阻

330Ω

2

1/8W

电阻

430Ω

1

1/8W

电阻

510Ω

1

1/8W

电阻

680Ω

2

1/8W

电阻

820Ω

1

1/8W

电阻

1K

2

1/8W

电阻

1.5K

1

1/8W

电阻

2K

2

1/8W

电阻

10K

1

1/8W

电阻

13K

1

1/8W

电阻

39K

2

1/8W

电阻

100K

1

1/8W

电位器

470Ω

1

1/2W

电位器

1K

2

1/2W

电位器

4.7K

1

1/2W

电位器

10K

1

1/2W

电位器

100K

1

1/2W

电位器

470K

1

1/2W

电解电容

47µF

2

16V

电解电容

220µF

1

35V

电解电容

470µF

1

35V

瓷片电容

0.01µF

1

63V

瓷片电容

0.1µF

1

63V

瓷片电容

2µF

1

250V

三极管

3DG6

2

二极管

4007

2

二极管

2AP9

1

指示灯(信号灯)

6V0.1A

1

开关

4

变压器

220/6V.6V

1

8W

电感

1

电感(镇流器)

8W

1

日光灯管

8W

1

日光灯座

2

起动器

1

灯泡

220V/15W

12

自备

灯座

12

条形磁铁

1

原副线圈

1

集成运放

UA741

2

集成座

14脚

1

直流电表

5MA

1

直流电表

50MA

3

直流电表

±100UA

1

直流电表

15V

1

交流电表

500MA

3

交流接触器

CJ10﹣10A380V

5

按钮﹣绿

LA19﹣11

4

按钮﹣红

LA19﹣11

2

三相闸刀

HK8﹣16/3

1

热继电器

JRO﹣20/3

2

时间继电器

JS7﹣2A380V

2

电动机

△接380V

1

工具

万用表

MF47

1

尖嘴钳

1

螺丝刀

3

剥线钳

1

连接线

若干

其他

实验台

1台

实验桌

1张

防腐皮

1块

凳子

2张

TRYL-328D立式电力拖动(工厂电气控制) 实验室设备

一、立式电力拖动(工厂电气控制) 实验室设备简介:

TRYL-328D立式电力拖动(工厂电气控制) 实验室设备是在国内外同类产品的基础上,广泛吸取国内广大用户意见而开发的最新型产品。能实现实验、实训、考核的综合功能,根据原理实验和实训、考核着重点的区别,设备对实验与实训考核采取二套不同的实验元件和方法来实现。而且实验与实训考核在不能的功能区完成;电气原理实验在实验屏上完成,实训考核在桌面上利用通用九孔底板和特制元器件实验盒来完成工厂电气继电线路技能训练。实现功能完善,一机多用。

二、立式电力拖动(工厂电气控制) 实验室设备特点:立式电力拖动(工厂电气控制) 实验室设备

1、实验部分:

元器件均已安装在单元盒盒体内,实验安全可靠。

元器件接线端口均已引至单元盒面板自锁紧接线柱上,避免实验反复拆装螺丝、铜件而缩短元器件使用寿命。

采用自锁紧叠插式连接线实验连线方便、快捷,在较短的课时内有充分时间完成实验。

元件单元盒在实验屏上可任意移位、拆卸、易保管。

元件盒后盖压卡式结构,装卸方便,以便于维修和观察内部元器件结构。

具有直流电机实验,大大提高实验室的利用率、管理水平、规划程度和经济效益。

整体结构紧凑,外形美观大方,组装方便,它是各类高等院校、中等院校、技校、职业学校、培训考核机构工厂电气控制设备理想换代产品。

2、实训考核部分:

元器件已装在特制的底座上,实训时选择合适位置插入通用九孔底板就可根据规划要求连线实训,一改过去用螺丝固定、单一位置的死板繁琐的方法。

实训元器件可重复利用,固定元器件不需钻孔,元器件存放有专门储存柜,管理方便。

利用现有的元器件,用户可自由设计更多的实验实训考核项目。

三、立式电力拖动(工厂电气控制) 实验室设备结构与功能(以二十四座为例):

1、学生桌:配有学生桌12张,尺寸:148×75×130cm,桌面中央设置九孔通用插板,一桌二座,桌子下部为元件储存柜,中间抽屉放置常用工具等。

2、示教台:能分别控制12台学生实验台的电源,示教屏具有讲解、演示功能。

3、实验屏:实验屏由实验单元板及铁质喷塑材料组成,单元盒面板注塑而成,背面安装元器件,并配有塑料护罩,使学生触及不到带电部位。护罩与面板结合采用较科学的压卡式结构,维修拆装方便。面板经丝印,构成不用的元器件线路符号,元器件接线端均由面板上的接线柱引出。

4、电气控制实验台(每桌配置1台):

(1)电源输入指示。

(2)UFU、VFU、WFU三相电源输入熔断器。

(3)电源总开关:具有漏电、过载、短路保护功能。

(4)电压换相开关:用来观察三相线电压,450V电压表指示。

(5)电流表2A3只,分别指示U、V、W电流输出值。

(6)急停按钮:按到底切断实验台电源。

(7)三相四线输出接线座。

(8)三相电源插座。

(9)220V市电插座,供外接仪器使用。

(10)电源开关:控制“交直流调压电源”。

(11)FU:交直流调压电源保险座。

(12)0-240V交流输出:0-240V交流输出接线座。

(13)0-240V直流输出:0-240V直流输出接线座。

(14)电压表250V:指示调压电源的输出电压值。

(15)Ra、Rf调节旋钮。

(16)Ra、Rf接线座。

(17)Ra、Rf指示表。

四、立式电力拖动(工厂电气控制) 实验室设备配备:

(一) 实验单元板(每台)

编号

名称

型号及规格

WBD-X-01

熔断器

3只2A

WBD-X-02

交流接触器

CJ10-10A380V4只

WBD-X-03

信号灯、二极管、整流桥

WBD-X-04

降压电阻

510/50W3只

WBD-X-05

变压器、开关

BK-25380V/6.3V+63V

WBD-X-06

行程开关

LX190014只

WBD-X-07

按钮开关

LA19380V/5A

WBD-X-08

倒顺开关

KO-3380V/10A

WBD-X-09

三相闸刀

HK8-16/3

WBD-X-10

三相双投闸刀

380V/15A

WBD-X-11

热继电器

R16B-20/32只

WBD-X-12

时间继电器

JS7-2A380V2只

WBD-X-13

电路接点扩展板

(二)实训考核元器件(每台):

交流接触器4只,信号灯1只,整流二极管1只,大功率电阻3只,钮子开关1只,行程开关4台,3H铁壳按钮1只,倒顺开关1只,三相闸刀1只,三相双投闸刀1只,热继电器1只,时间继电器1只,变压器1只,三相180W电机2台,直流电机1台。MF47万用表1只,兆欧表1只,钳形表1只,1套尖嘴钳、螺丝刀、剥线钳等工具,导线若干。

(三)实验、实训、考核项目:

1.闸刀开关正转控制线路;

2.接触点动正转控制线路;

3.具有自锁的正转控制线路;

4.具有过载保护的正转控制线路;

5.倒顺开关控制正反转控制线路;

6.接触器联锁的正反转控制线路;

7.按钮联锁的正反转控制线路;

8.按钮接触器复合联锁控制线路;

9.自动往返行程控制线路;

10.接触器控制串联电阻降压起动线路;

11.时间继电器控制串联电阻降压控制线路;

12.手动Y/△降压起动;

13.接触器控制Y/△降压起动;

14.时间继电器控制Y/△降压起动;

15.QX3-13型Y/△自动起动控制线路;

16.半波整流能耗制动控制线路;

17.全波整流能耗制动控制线路;

18.C620车床电气控制线路;

19.手动降压起动;

20.单相运行反接制动控制线路;

21.电动葫芦电气控制线路;

22.C6163车床电气控制线路;

23.控制电路联锁控制线路;

24.主电路联锁控制线路;

25.直流电机启动;

26.直流电机的调速;

27.直流电机反转;

28.直流电机制动实验;

29.直流电机拆装训练;

30.直流电机检修训练。

……自由设计项目。

友情提示:
您只要致电: 021-63811399  (0)13671557885
就可以了解到更多符合您要求的模电数电电工电子电力拖动实验,通用智能试验室设备相关产品!
分享到:

联系热线




  销售QQ:853786677

  技术QQ:188159587

  手机:13671557885

  电话:021-63811399
