燃料电池堆教学系统,光伏双向跟踪发电实训系统,风光互补发电教学系统实训平台

TRYXNY-135燃料电池堆教学系统

一、教学及研究实训项目

实验 1 、燃料电池能量转换原理

实验 2、操作条件对燃料电池效能的影响

实验 3、燃料电池驱动变阻箱负载实验

实验 4、燃料电池驱动白炽灯实验实验

实验 5、燃料电池驱动电机实验

实验 6 、燃料电池移动设备供电实验

二、运行技术条件

1、自吸式燃料电池堆:电池功率为 50~100w;开路电压为 11~20V;工作电压为 12V 时, 电流为 4.15~9.6A,电池温度为 41.5℃;风机电压为 10.5V;

2、金属氢化物氢瓶:金属氢化物氢瓶用来给燃料电池供应燃料,其规格为:贮氢容量( 20℃): 500L 放氢流速( 20℃): >5L/min 放氢压力( 20℃): ≥0.3MPa

3、监控仪表: 电流表:用来测量燃料电池输出总电流。电压表:本教学平台共有 1 个电 压表,用来测量燃料电池输出电压。功率表:分别用来测量线性负载,感性负载,阻性负载的功率;计时器:主要用来累计氢瓶使用时间,以便准时充气。当开启电堆时按下计时器的 计时按钮,关闭电堆前按停止按钮保存数据,清除累计时间可按清除按钮。温度表:用来反映环境温度。

4、按钮:1 号按钮分别用来控制仪表供电、电堆输出、负载通断;2 号按钮控制 3 组 LED 灯,根据负载的要求选择 1 组、2 组或 3 组 LED 灯。

http://www.tvetlab.com.cn/uploadfile/20171102103746156.jpg 5、负载:线性负载:阻值变换范围为 0~99.9 欧姆,阻值最小变化值为 0.1 欧姆;最大可 承受功率为 50W。感性负载:是一个额定电压为 12V,转速为 340r/min 的直流电机(带动车 轮)。阻性负载:是一个由 LED 灯组成的阵列,分为红,黄,绿三块,每块额定电压 12V, 总功率为 20W 左右。使用时分别按下各 LED 灯组小按钮,可以点亮各 LED 灯组,可根据功率配合使用。

6、DC/DC:将燃料电池发出的直流电转换为 12V±5%的直流电压,为负载和其他 DC/DC 供电。 将 12V 直流电压转换为 9V±5%的直流电压,给电流表、电压表、功率表及计时器供电。

7、红外测温仪:用来测量电堆温度,测量范围-50℃-280℃。

8、燃料电池控制器:用来作为控制电能的输出和关闭。

9、系统配套件

◆ 氢气瓶

◆ 燃料电池堆

◆ 控制器、逆变器

◆ 交直流阻性负载

◆ 交直流感性负载

◆ 直流输出接口

◆ 气瓶开关、减压阀

实训台,监控仪表

TRYXNY-658型光伏双向跟踪发电实训系统

一、光伏双向跟踪发电实训系统概述:

   太阳能发电是利用太阳光为主要资源,具有绿色,环保、低碳、不需资源分配等优点。在当今世界能源战略储备中,已经得到了最广泛的应用。

太阳能发电的应用,光伏双向跟踪发电实训系统主要有三种方式:A离网发电,B并网发电,C微网发电。也是目前全球最大规模利用太阳能资源的主要方式。

   我公司结合多年在新能源行业的研发和生产经验,针对技术职业学院、大学研究生、企业项目经理和技工培训的需求,而专门研制生产,主要推出太阳能光照自动跟踪采集系统,基本可以满足,研究如何提高太阳光照最佳能量转换的实际应用培训和对外宣传演示。

太阳能光照自动采集系统主要有,光电池组件、太阳模拟机构、双向减速器、系统支架、充电控制器、逆变控制器、PLC控制模块、蓄电池、柜体等组成。

二、光伏双向跟踪发电实训系统产品特点:

1、 实验系统平台集成了小型发电系统LED指示,可了解到当前的运行情况。

2、 系统采用单片机智能控制技术,对蓄电池的充电和放电,进行全智能化的管理。

3、 系统充放电控制系统,精确的PWM充电技术,具有过放、过载、过流、过热等多种自动保护功能。

4、 系统面板上采用直观的蓄电池容量和充电动态显示,让您直观了解当前系统蓄能状态。

5、 系统可以为用户提供12V的直流电能。

6、 双轴太阳跟踪系统采用了阳光跟踪传感器、PLC控制及传动执行机构。

7、 太阳能电池组件通过双向跟踪后,发电量至少增加25%,而系统本身的能耗为0.1W。

8、 太阳能光照自动采集系统,可以让实训学生自行拆装移动,使用简便、无噪音、无污染。

9、便携式电子信号测试记录模块,具备电压、电流、温度采集,可以记录观察电压、电流跳变的图像数据,精度±0.05%真有效值测量USB数据传输。

三、光伏双向跟踪发电实训系统运行技术条件

1、阳光跟踪传感器:在有效光照条件下的全程对阳光高精度测量,并将太阳光方位信号转换成电信号,传送给跟踪控制器。

2、PLC追踪系统控制:西门子跟踪控制器接收太阳光跟踪定位传感器的信号后,驱使传动执行机构运转,使太阳能电池板垂直于太阳光。

3、传动执行机构:采用独特的机械结构设计,实现水平方向360°、俯仰180°旋转,最大抗风可达10级。

4、太阳能光电池:48V/50Wp太阳能电池组件,安装在实训平台上,太阳能电池在正常日照工作时,由跟踪器调节太阳能电池的最大输出功率,对蓄电池进行充电。

5、太阳能充放电控制器:12V/5A控制器,主要是对光电池、蓄电池、负载工作全过程的智能管理。具有过充、过放、短路、过载,防反接,等独特的保护,保证了系统的工作安全性。

6、离网逆变器:300W逆变器,主要是对系统负载所需的交流电变换工作全过程的智能管理。具有过放、过压、短路、过载,防反接等的保护,保证了系统的工作安全性。

7、铅酸免维护蓄电池:12V/24Ah蓄电池,在整个系统里起到将太阳能电池,所发出的电能进行储存。在系统使用电能时在供给负载。

8、太阳模拟灯光:飞利浦900W太阳灯,光源开启后,模拟当时太阳照射入角,将信号送到控制器,达到晨日、午日、夕日的阳光,模拟跟踪。

9、铝合金支架:系统支架采用40*40和80*40D的铝合金型材加工组装成型,具有美观大方可拆卸组装。

TRYXNY-658型光伏双向跟踪发电实训系统

四、光伏双向跟踪发电实训系统教学及研究实训项目

实验1、传动机构配线实训。太阳能电池光能量变换测试实验。

实验2、追日系统原理实验。

实验3、太阳光跟踪定位传感器原理实验。

实验4、在不同季节太阳运轨变换下对光伏能量转换的测试实验。

实验5、太阳能光电池串并联原理测试实验。

实验6、在不同天气和日照强度下光波对光伏转换效率的测试实验。

实验7、在不同季节环境温度变换下对光伏能量转换的测试实验。

实验8、追踪与固定位置式的光电池能量转换的比值测试实验。

实验9、蓄电池过充,过放,保护点测试实验。

实验10、负载正常、过载、短路、运行测试实验。

实验11、户用型和光控型两种控制模式进行运行测试实验。

实验12、逆变器输入过压、欠压,过载及短路保护点测试实验。

实验13、逆变器在不同阻性和感性负载的瞬间启动电流值点测试实验。

实验14、逆变器输出的正弦波输出波形测试实验。

http://www.tvetlab.com.cn/qi500@lm_webe/sysimage/icon16/pdf.gifTRYXNY-658型光伏双向跟踪发电实训系统.pdf

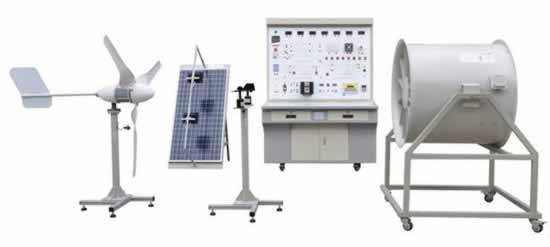

TRYXNY-641 风光互补发电教学系统实训平台

一、风光互补发电教学系统实训平台简介:

本实训平台是集于太阳能发电及风力发电为一体的新型教学设备实训系统。可完成风力发电和太阳能发电及基站的供电及并网逆变电源系统集成的相关实训及教学演示。可以帮助学生,进一步理解风力发电及太阳能光伏发电系统的理念、系统集成原理、单元组成、部件认知等方面的学习和工程实际应用技能。

风光互补发电教学系统实训平台

二、风光互补发电教学系统实训平台特点:

系统实训平台集成了室内温/湿度仪,风速测量、光照度测量系统,让使用者操作起来更直观。

系统采用32位数字化DSP技术,对蓄电池充放电进行全智能化的管理。

系统DC-AC并网同步电源,采用高频脉冲调制技术。具有小体积、高效率及高功率因数输出。

系统面板上采用直观的数字表和液晶显示,让用户了解当前系统工作状态。

系统上的离网电源可以为用户提供交流110V/220V纯正弦波交流电能。

风光互补并网发电实训系统,可以让实训学生自行拆装移动,使用简便、无噪音、无污染。

系统增加市电与风光互补发电切换模块,让实训更具操作性。

增加分布式供电原理与实训电路,让学生增加对新知识的理解

三、风光互补发电教学系统实训平台主要技术规格参数:

系统工作电压:12/24VDC220VAC

系统最大电流:50A

系统最大功率:900W

系统外形尺寸;长1400×宽550×高1700(㎜)附滚轮方便推动至户外教学。

四、风光互补发电教学系统实训平台系统组成:

1、单晶硅太阳能电池规格

2、模拟小太阳模块

3、风机力发电机参数

4、模拟风洞模块

5、风光互补控制器模块

6、离网逆变电源模块

7、并网同步逆变电源

8、测风系统模块

9、监测系统

10、监控软件

11、PC监控模块:监控主机、监控软件。显示内容:蓄电池电压、风机电压、光伏电压、风机电流、光伏电流、风机功率、光伏功率,能量模拟图,当前风速(米/秒),当前风向(度),当前风力资源平估。
