TRYGY-01C电子产品工艺实训台(两面双组型)

实训台是根据以能力为本位、以就业为导向,紧密结合生产实际和职业岗位的技能要求,按照职业教育的教学和实训要求而研发的产品。可完成中小型电子产品的装配、调试和检修等实训,使学生掌握电子产品装配和调试的基本技能,同时可满足进行电子制作、电子设计大赛、课程设计、毕业设计等综合性、设计性、创新性的实训要求。适合各职业院校电子类专业《电子工艺》课程的实训教学。

一、电子产品工艺实训台装置特点

1.采用生产流水线结构,使学生的操作训练贴近生产实际。加强学生的动手能力、创新能力和知识运用能力。

2.提供了多种电子元器件和电子产品装配工具,不但能锻炼学生的装配调试技能,还可以在现有产品的基础上进行二次开发,以培养学生的创新能力。

3.配套实训资料齐全:提供每种实训套件的元器件清单、焊接元器件的装配图和调试指导书,完成学生对电路认识、设计、焊接、调试、检修等多种技能的实训。

4.可配置通用电工电子实训挂箱,扩展电工类、电子类的实训项目。电子产品工艺实训台

二、电子产品工艺实训台技术性能

1.输入电源:三相四线(或三相五线)~380V±10% 50Hz

2.工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃) 海拔<4000m

3.装置容量:<0.5KVA

4.外形尺寸:1280mm×650mm×2000mm(双人座)

三、实训的基本配置及功能

实训装置由实训台、电源柜、实训套件、实训工具、实训挂箱等组成。采用两面双组型结构,正反两面资源相同。

(一)实训台

实训台主要由实训桌、实训面板、铝合金框架、顶部框架等组成。

1.正反两面各配有一个工具柜,可放置实训套件、工具和资料等;台面上铺有绿色防静电桌垫;另外还设有四个带刹车的万向轮,便于移动和固定。

2.正反两面各有一块实训面板,分别提供九路AC220V电源插座接口和四路固定直流电源,可为实训挂箱、外配仪器设备提供工作电源;其中四路固定直流电源电压分别为±12V、±5V,每路均设有短路过流保护和自恢复功能。

3.铝合金框架为双层结构。第一层用于挂放元件盒(焊接工序用)或实训挂箱(调试工序用)。第二层设有四个PVC夹板,可用来夹放相关实训资料。

4.顶部框架上设有电风扇和30W日光灯(照明设备)各两个。

(二)电源柜

1.输入电源:三相四线(或三相五线)~380V±10%  50Hz

2.输出电流:20A

3.设有电源插座、风扇、照明日光灯等电源控制系统,可为10个实训台提供工作电源;具有三相电源指示、漏电保护功能,使用安全可靠。

(三)实训套件(2套/台)

序号

实训套件

能力目标

1

直流稳压电源

掌握稳压电源的工作原理,并学会电子电路的测试、检修方法与技巧

2

单端电流反馈他激式隔离开关电源

采用专用集成电路UC3844作PWM控制器,可直接驱动MOSFET功率场效应管工作

3

全硅六管超外差式调幅收音机

熟悉集成电路调幅收音机的电路结构及工作原理

4

OTL功率放大电路

掌握互补对称式OTL功放电路的工作原理,学会测试低频功率放大器频率特性的方法,并熟悉常用仪器仪表的使用方法

5

多路抢答器

了解抢答器的工作原理,并进一步熟悉电子电路的装配、调试、检修方法

6

脉宽调制控制器

了解场效应管在脉宽调制控制器的工作原理

7

可编程定时器

掌握可编程定时器的电路结构和工作原理,熟悉CD4543、CD4029、CD4011在电路中的具体应用

8

声光双控节电灯

了解声光控节电灯电路结构和工作原理,熟悉光敏三极管、555时基电路、双向晶闸管在电路中的具体应用

9

门锁防盗报警器

进一步了解与非门电路的实际应用,掌握门锁防盗报警器电路的工作原理

10

光控音乐门铃

了解音乐集成块和光敏三极管的具体应用,熟悉光控音乐门铃的电路结构和工作原理

11

A/D 、D/A转换

掌握DAC0832和ADC0809芯片的应用。

12

七彩循环装饰灯控制器

熟悉七彩循环装饰灯控制器原理,通过安装制作七彩循环装饰灯控制器,使学生进一步熟悉电子电路的制作工艺

13

台灯调光电路

了解晶闸管和单结晶体管的特性与应用,掌握晶闸管和单结晶体管构成的台灯调光电路的工作原理

14

编码电子锁电路

了解CD4011、74LS20、74LS74芯片的应用,掌握编码电子锁电路的工作原理

15

LED数字钟

熟悉数字钟的结构及各部分的工作原理,学会将单元电路组成系统电路的方法,熟悉中规模集成电路和显示器件的使用方法,了解简单数字系统的实训调试方法



(四)实训工具(2套/台)

配常用的数字式万用表、元件盒、剥线钳、尖嘴钳、斜口钳、小十字螺丝刀、大十字螺丝刀、小一字螺丝刀、大一字螺丝刀、小镊子、剪刀、电烙铁、烙铁架、恒温烙铁、热风台、焊锡丝、吸锡器、验电笔、工具箱,同时也可为用户代办其它实训器材。

(五)实训挂箱(2套/台)

1.TRY-01常用元器件单元(一)

提供常用的电阻、电容、电感、数码管、二极管等元器件。

2.TRY-02 常用元器件单元(二)

提供电位器、三极管、稳压管、继电器、复位按钮、晶体管、晶闸管、蜂鸣器、变压器(0V、6V、10V、14V抽头各一路及中心抽头17V两路)等元器件。

3.TRY-03 直流电源单元

一路可调直流电源:0~30V/1A连续可调,具有截止型短路软保护和自动恢复功能,设有三位半数显指示。

4.TRY-04 测量仪表单元

(1)直流数字电压/电流表一只:三位半数字显示,精度0.5级;电压表量程分200mV、2V、20V、200V四档,输入阻抗为10MΩ;电流表量程分2mA、20mA、200mA、2000mA四档,琴键开关切换选择,设有过载保护功能。

(2)交/直流数字电压表一只:三位半数字显示,精度0.5级,量程分200mV、2V、20V三档,琴键开关切换选择;交流数字电压表(真有效值)频带范围10Hz~1MHz。

5.TRY-05 信号源单元

提供正弦波、三角波、方波三种波形,输出频率范围2Hz~47kHz,幅度为0~12V连续可调;频率计的测频范围为0.1Hz~100kHz。

四、实训项目

1.直流稳压电源的焊接与调试

2.单端电流反馈他激式隔离开关电源的焊接与调试

3.全硅六管超外差式调幅收音机焊接与调试

4.OTL功率放大电路的焊接与调试

5.多路抢答器焊接与调试

6.脉宽调制控制器焊接与调试

7.可编程定时器焊接与调试

8.声光双控节电灯的焊接与调试

9.门锁防盗报警器的焊接与调试

10.光控音乐门铃的焊接与调试

11.A/D 、D/A转换的焊接与调试

12.七彩循环装饰灯控制器的焊接与调试

13.台灯调光电路的焊接与调试

14.编码电子锁电路的焊接与调试

15.LED数字钟的焊接与调试

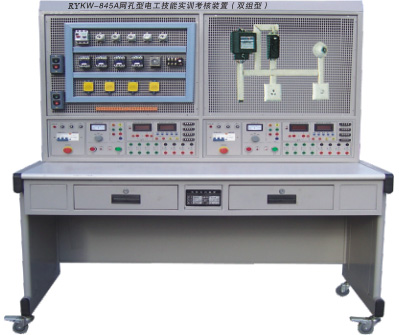

TRYKW-845A网孔型电工技能及工艺实训考核装置(单面、双组)

一、电工技能及工艺实训考核装置概述:
    电工技能实训装置主要由实训桌、元件储存柜、网孔板组成。学员根据实训线路进行元器件的布局、安装、走线,接近工业现场,有利于培养学生的动手能力和操作技能。实训项目可自行确定,根据所选项目选择相应的元器件。电工技能实训装置是大中专院校、职业学校、技术及培训机构学生实训和电工考证的实用考核设备。
二、电工技能及工艺实训考核装置特点:
1、电气控制线路元器件都装在网孔板上,电工技能实训考核装置操作方便、灵活、更换快捷、易扩展功能或开展新实训项目。
2、操作台只需三相四线交流电源即可投入使用,占地面积小,节约用房,减少管理人员及基建投资。
3、每组设有电压型电流型漏电保护器,并有单片机自动全程监控实训装置过载或短路,一旦发生即可自动切断电源,故障排除后方可再次启动工作电源。能确保设施和操作者安全。各电源输出均有监视功能,各测量仪表也均有可靠的保护功能。
4、电工技能实训装置实训台为双组型,两个学生可同时进行实训,电源及保护独立,互不干扰。
三、电工技能及工艺实训考核装置技术性能:
1、工作电源:三相四线(或三相五线)~380V±5%  50Hz
2、温度:-10℃~40℃,相对湿度<85%(25℃)
3、装置容量:<1.5KVA
4、重量:200Kg
5、外形尺寸:1500mm×750mm×1650mm
四、电工技能及工艺实训考核装置实训台配备
1、提供线电压380V和相电压220V两种电源,输入、输出有指示灯和电压表指示工作状况。
2、交流仪表
①真有效值智能交流电流表2只
采用美国模拟器件公司生产的新型高性能RMS真有效值转换器,配以高速MPU单元设计而成,通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程,测量范围:0-5A,单片机控制档位自动切换,并有超量程告警、切断电源功能。测量精度为0.5级。具有数据存储与查询功能。
②智能交流功率及功率因数表(多功能)2只
由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成,通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路,同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级,功率因数测量范围0.3-1.0,电压电流量程为450V和5A,能自动判别负载性质(感性显示“L”,容性显示“C”,纯电阻不显示),并可存储测量数据,供随时查阅。
3、两组独立启动,停止按钮各自控制电源的输出,并有急停按钮,每组电源输出有单片机全程监控过载或短路而迅速切断电源,故障排除复位后方可再次启动电源。
4、提供降压启动电阻75Ω/75W六个,能耗制动电阻10Ω/25W二个。
5、提供整流二极管IN5408八只。
6、实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板。配有抽屉和元器件储存柜。
五、电工技能参考实训项目

1.电工布线工艺实训
2.两个开关控制一盏灯线路训练
3.声控开关控制白炽电路训练
4.二地控制一盏灯电路训练
5.三地控制一盏灯电路训练
6.日光灯线路接线训练
7.单相电度表直接安装接线
8.单相电度表经电流互感器安装接线
9.室内照明电路安装训练
10.配电板安装训练
11.交流负载电功率的测量
12.三相异步电动机直接启动控制
13.三相异步电动机接触器点动控制线路
14.三相异步电动机接触器自锁控制线路
15.三相异步电动机Y/△自动控制线路
16.用倒顺开关控制三相异步电动机正反转线路
17.接触器联锁的正反转控制线路
18.按钮联锁的三相异步电动机正反转按钮线路
19.双重联锁的三相异步电动机正反转按钮线路
20.三相异步电动机多地控制
21.工作台自动往返控制线路
22.三相异步电动机串电阻降压启动控制线路
23.三相异步电动机能耗制动控制线路


六、电工技能实训装置参考实训项目所需元器件清单(每组配备清单)
注:本装置每台需配两套元器件,用户也可自行购买。

序号
名    称
型号与规格
数  量
1
单相电度表
DD862-2
1
2
单相闸刀开关
HK8
1
3
拉线开关
4A/250V
1
4
平灯头
6A/250V
2
5
园形插座
T3-10
1
6
电流互感器
LQG-0.5
1
7
墙壁开关座

2
8
声控开关
118-B30
1
9
低压断路器
DZ108-20/10
1
10
螺旋式保险盒
RL1-15/3A
3
11
直插式保险盒
RT14-20/2A
2
12
交流接触器
CJX2-0910
3
13
辅助触头
F4-22
3
14
热继电器
R16B-20/3
1
15
通电延时时间继电器
ST3PA-B/380V(0-60S)
1
16
时间继电器座
PF-083A
1
17
3H铁壳按钮

2
18
行程开关
LX9-222
2
19
行程开关
LX9-001
2
20
倒顺开关
K03-15
1
21
日光灯管
Y210RR25/10W
1
22
镇流器
13W
1
23
日光灯座

2
24
接线端子排
JF5-2.5/5
5
25
G形导轨

1
26
走线槽

2米
27
螺丝

90
28
螺丝刀

2
29
尖嘴钳

1
30
剥线钳

1
31
三相鼠笼异步电动机
380V/Y/△180W
1

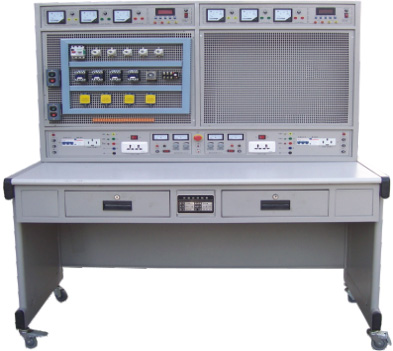

TRYKW-845B 网孔型电工技能及工艺实训考核装置(双面、四组)

一、电工技能及工艺实训考核装置概述:
电工技能及工艺实训考核装置主要由实训桌、元件储存柜、网孔板组成。操作者根据实训线路进行元器件的布局、安装、走线,接近工业现场,有利于培养学生的动手能力和实训操作技能。实验实训项目可自行确定,根据所选的实训项目选择相应的元器件。电工技能及工艺实训考核装置是大中专院校、职业学校、技术及培训机构学生实训和电工考证的理想考核设备。
二、电工技能及工艺实训考核装置特点:
1、电气控制线路元器件都装在网孔板上,操作方便、灵活网孔型电工技能及工艺实训考核装置、更换快捷、易扩展功能或开展新实训项目教学。
2、操作台只需三相四线交流电源即可投入使用,占地面积小,节约用房,减少管理人员及基建投资。
3、设有电压型电流型漏电保护器,并有单片机自动全程监控实训装置过载或短路,一旦发生即可自动切断电源,故障排除后方可再次启动工作电源。能确保设施和操作者安全。各电源输出均有监视功能,各测量仪表也均有可靠的保护功能。
4、实训台为四组型,每个工位配套独立电工仪表和电源,四个工位同时进行实训互不干扰。
三、电工技能及工艺实训考核装置技术性能:
1、工作电源:三相四线(或三相五线)~380V±5%  50Hz
2、温度:-10℃~40℃,相对湿度<85%(25℃)
3、装置容量:<1.5KVA
4、重量:200Kg
5、外形尺寸:1500mm×1400mm×1700mm
四、电工技能及工艺实训考核装置实训台配备
1、每一面设有起动、停止、急停功能。由单片机全程监控实训台过载和短路功能,一有情况能自动切断工作电源,故障排除复位后方可重新启动电源,确保设备和操作者安全。
2、每工位设有一个总电源开关,具有漏电保护功能,当漏电流达30mA时,保护装置动作。
3、提供单相、三相插座每组各一只。
4、每工位一路直流稳压电源:电压0-30V,电流3A,内置式继电器自动换档,多圈电位器连续调节,使用方便,有数字表指示。电压稳定度<10-2,负载稳定度<10-2,纹波电压<5Mv。
5、每工位配置交流5A电流表3只,精度1.5级。
6、每工位配置智能型功率及功率因数表1只
由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成,通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路,同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级,功率因数测量范围0.3-1.0,电压电流量程为450V和5A,能自动判别负载性质(感性显示“L”,容性显示“C”,纯电阻不显示),并可存储测量数据,供随时查阅。
7、实训桌:铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,并配有元器件储存柜及抽屉。
五、参考实训项目

1.电工布线工艺实训
2.两个开关控制一盏灯线路训练
3.声控开关控制白炽电路训练
4.二地控制一盏灯电路训练
5.三地控制一盏灯电路训练
6.日光灯线路接线训练
7.单相电度表直接安装接线
8.单相电度表经电流互感器安装接线
9.室内照明电路安装训练
10.配电板安装训练
11.交流负载电功率的测量
12.三相异步电动机直接启动控制
13.三相异步电动机接触器点动控制线路
14.三相异步电动机接触器自锁控制线路
15.三相异步电动机Y/△自动控制线路
16.用倒顺开关控制三相异步电动机正反转线路
17.接触器联锁的正反转控制线路
18.按钮联锁的三相异步电动机正反转按钮线路
19.双重联锁的三相异步电动机正反转按钮线路
20.三相异步电动机多地控制
21.工作台自动往返控制线路
22.三相异步电动机能耗制动控制线路

六、参考实训项目所需元器件清单(每组配备清单)
注:本装置每台需配四组元器件,用户也可自行购买。

序号
名     称
型号与规格
数量
1
单相电度表
DD862-2
1
2
单相闸刀开关
HK8
1
3
拉线开关
4A/250V
1
4
平灯头
6A/250V
2
5
园形插座
T3-10
1
6
电流互感器
LQG-0.5
1
7
墙壁开关座

2
8
声控开关
118-B30
1
9
低压断路器
DZ108-20/10
1
10
螺旋式保险盒
RL1-15/3A
3
11
直插式保险盒
RT14-20/2A
2
12
交流接触器
CJX2-0910
3
13
辅助触头
F4-22
3
14
热继电器
R16B-20/3
1
15
通电延时时间继电器
ST3PA-B/380V(0-60S)
1
16
时间继电器座
PF-083A
1
17
3H铁壳按钮

2
18
行程开关
LX9-222
2
19
行程开关
LX9-001
2
20
倒顺开关
K03-15
1
21
日光灯管
Y210RR25/10W
1
22
镇流器
13W
1
23
日光灯座

2
24
接线端子排
JF5-2.5/5
5
25
G形导轨

1
26
走线槽

2米
27
螺丝

90
28
螺丝刀

2
29
尖嘴钳

1
30
剥线钳

1
31
三相鼠笼异步电动机
380V/Y/△180W
1
