挖掘机控制设备实训台,液压传动与实训装置

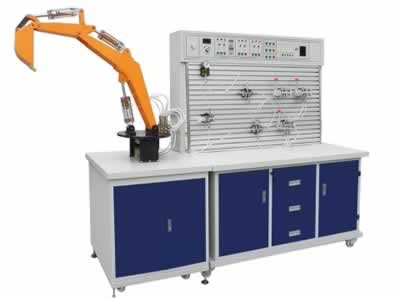

TRY-70WB 液压挖掘机控制教学设备实训台

一、液压挖掘机控制教学设备实训台描述:

挖掘机是用铲斗挖掘高于或低于承机面的物料,并装入运输车辆或卸至堆料场的土方机械。

二、液压挖掘机控制教学设备实训台主要特点:

1)TRY-WB液压挖掘机控制教学实训台是将液压挖掘机的结构原理能够搬到课堂上学习的一种现代化教学设备,挖掘机机身采用进口有机玻璃制作,耐腐蚀,抗磨性能好,长久不变色,透明直观,演示效果逼真。

2)柜体采用1MM厚的SPCC冷扎板制作,坚固美观,表面采用中温磷化防锈漆,静电喷涂。

柜体装有四个万向轮,方便实训设备的搬运与拆卸。

3)柜体装有四个万向轮,方便实训设备的搬运与拆卸.

4)控制方式:(1)继电器控制(2)PLC控制使用三菱FX1S-20MR

三、液压挖掘机控制教学设备实训台基本参数:

1、实训台外形尺寸:1500×700×1800mm(长×宽×高)

2、演示台外形尺寸:700×700×1330mm(长×宽×高)

3、电源:220V50Hz(市电)

4、液压实训泵站500×350×300mm(长×宽×高)

5、工作电源:AC:220V永磁调速电机,调速范围:0-1500转/分

6、安全限速范围:1-1500转/分液压泵工作时离液压台1.5m远处噪声≤58dB

7、演示实训油路液流要求压力仅需0.3-0.5Mpa(油泵最高压力:Pmax=1.5Mpa)

8、液压泵工作时离液压台1.5m远处噪声≤58dB。

四、液压挖掘机控制教学设备实训台学习目的:

1)了解挖掘机的基本结构

2)了解挖掘机的传动系统

3)学习挖掘机的液压系统

4)学习挖掘机的手动控制原理

5)学习挖掘机的自动控制原理

五、液压挖掘机控制教学设备实训台实训内容:

1、挖掘机八个的动作原理

1)降大臂

2)降小臂

3)收铲斗

4)开小臂

5)收小臂

6)向左旋转

7)向右旋转

2、液压传动的基本回路实训

1)用换向阀的换向回路

2)用“O”型机能换向阀的闭锁回路

3)用液控单向阀的闭锁回路

4)压力调定回路

5)二级压力回路

6)用减压阀的减压回路

7)用增压缸的增压回路

8)用换向阀的卸载回路

9)进油节流调速回路

10)回油节流调速回路

11)调速齿轮泵调速回路

12)调速齿轮泵和调速阀的复合调速回路

13)流量阀短接的速度换接回路

14)二次进给回路

15)用顺序阀的顺序动作回路

16)用压力继电器的顺序动作回路

17)用电器行程开关的顺序动作回路

18)用行程阀的顺序动作回路

液压挖掘机控制教学设备实训台

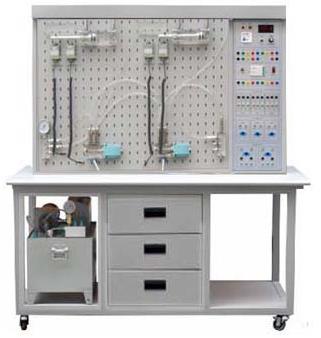

RYQYP-01A 透明液压传动与PLC实训装置

(外带移动式泵站)

透明液压传动与PLC实训装置


一、透明液压传动与PLC实训台主要技术参数

1、电源:AC220V  50HZ

2、直流电源输入AC220V  输出DC24V/3A

3、可编程控制器(PLC):三菱FX1S-20,继电器输出形式

 4、液压实训泵站电机功率:400W  调速范围0-1500r/min

      外型尺寸: 50mm×350mm×300mm

     演示实验油路液流要求压力仅需0.3-0.8Mpa (油泵最高压力:Pmax=

     1.5Mpa)

5.液压泵工作时离液压台1.5m远处噪声≤58dB。

6、实训油路液流压力要求需0.3-0.8Mpa(油泵最高压力:Pmax=1.5Mpa)

7、电磁换向阀: 24V.吸力30N

8、实验台实训装置外型尺寸:1500mm×700mm×1700mm

二、透明液压传动与PLC实训台主要特点

1、液压PLC控制实验台主要由实训桌、实训台、液压元件和电器控制器件、可编程控制器(PLC)等组件组成。

2、配备全常用液压元件:每个液压元件均配有安装插脚,可方便、随意地将液压元件安放在网孔面板上。网孔面板为铁板冲压成型。油路搭接采用铜质快换封闭式接头,拆接方便,不漏油。

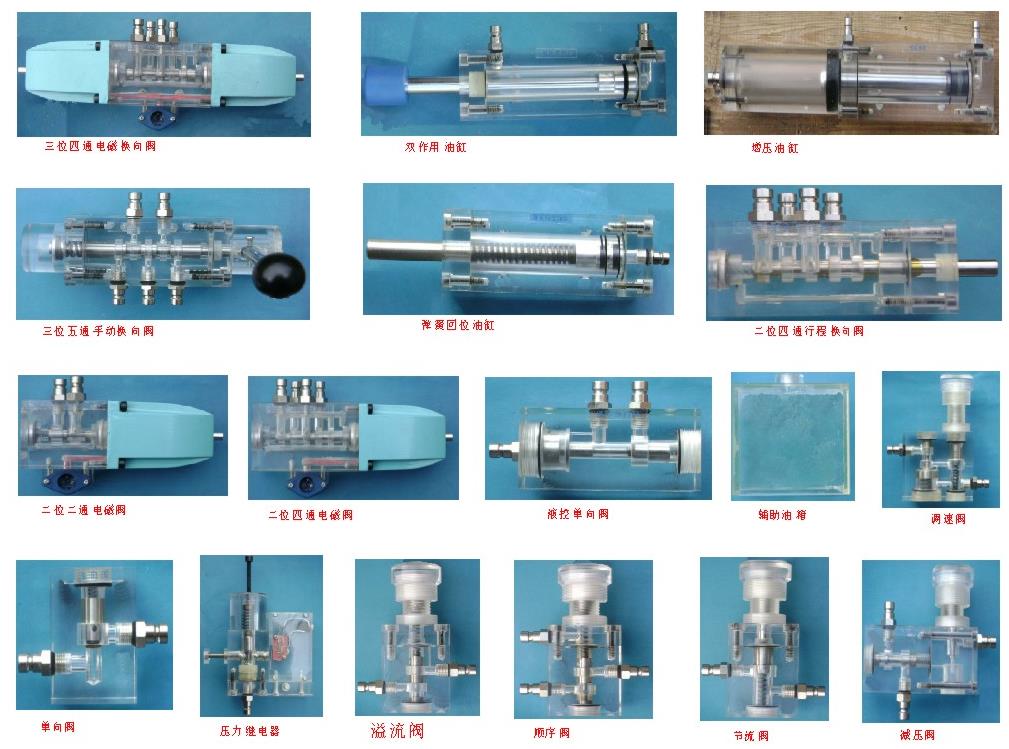

3、实训元件均为透明有机材料制成,便于了解掌握几十种常用液压元件的结构,性能及用途。掌握几十种基本回路的工作原理,实验组装回路快捷、方便。

4、电气主控单元采用PLC可编程序控制器控制,可与PC微机通讯实现微机智能控制,同时以液压回路为控制对象,加强对PLC控制可编程序控制器的学习及应用。

5、液压传动实验台,液压PLC实训装置,透明液压试验台实验控制单元也可以采用独立的继电器控制单元进行电气控制,通过比较,突出PLC可编程序控制的优越性和先进性,加深对PLC编程器的了解与掌握。显示液压元件工作原理,液压回路工作原理三维动画.

三、透明液压PLC控制基本实训回路清单


1、用手动换向阀的换向回路。

2、用中位机能换向阀的用锁回路。

3、用液控单向阀的闭锁回路。

4、压力调定回路。

5、二级压力控制回路。

6、用减压阀的减压回路。

7、用增压缸的增压回路。

8、用H型换向阀的卸载回路。

9、进油节流调速回路。

10、回油节流调速回路。

11、调速齿轮泵的换向调速回路。

12、调速齿轮泵和调速阀组成的复合调速回路。

13、流量阀短接的速度换接回路。

14、用调速阀串连联的二次进给同路。

15、用调速阀并联的二次进给同路。

16、用顺序阀的顺序动作回路。

17、用压力继电回的顺序动作回路。

18、用行程开关控制的顺序动作回路。

19、用行程换向阀的顺序动作回路。

20、串联液压缸的同步回路。
21、液压缸的差动增速链接回路。
22、顺序阀的平衡回路。
23、单作用缸的换向回路。
24、二位四通电磁阀的换向回路。
25、调速阀的同步回路。
26三位五通速度增速回路。
27、顺序阀防干扰回路
28、单向阀的紧锁回路
29、三通换向阀的换向回路
30、二位二通的卸载回路

 液压传动 实训装置

RYQPC-T5型 PLC控制的液压实训装置(双面)

一、产品简介

  为了尽快的适应各个领域的发展,培养出大理的掌握液压传动基础知识和实际操作技能的技术工人、技术员、工程师、输送到社会主义建设的各条战线。我公司根据《液压传动》、《液压原理》、《机械基础》、等教材内容要求和国内液压元件特点,参考国外先进技术,经过多年的努力探索,我们以理论为依据,以实验为手段,采用高精密度加工工艺,克服了透明有机塑料具有热塑性,容易变形,机械强度差,而液压元件表面光洁度,结构精度要求高的一系列实际困难,最终研制成功RYQPC-T5型透明液压传动演示系统。

透明液压传动演示系统配置各种机械对液压传动的要求是多种多样的,一般多是由方向控制回路,压力控制回路,速度控制回路,顺序控制回路等基本功能回路组成。该实验台的实验屏采用1.0mm冷轧钢板精制而成,各液压元件均采用过渡底板,整体外形美观大方,结构坚固耐用,操作方便。本演示系统通过对以上四大基本功能的十八种基本控制回路的实验演示(扩展实验可达60种),使学生能熟识二十多种常用液压元件的结构,性能及用途,掌握十几种基本回路的工作过程及原理,提高学生故障处理及解决问题的能力,在实验演示中得到启发,引发兴趣,利用它可以对本产品所提供的各种元件容限内的其它油路进行实验(如图设计,毕业设计)。

本产品参考了国内液压元件特点,更加适合于国内的教学要求。系统采用透明液压元件,组合卡槽式结构,活动油路接头,通用电气线路,利用附配工具材料,参照实验指导书,可以方便的进行各种常用液压传动的控制,实验及测试,可以让学生了解油路及液压元件内部的原理,结构及工作过程,是液压传动教学的理想设备。

二、主要技术指标

1.电源:220V  50Hz   (市电)

2.演示台外形尺寸:1500mm(长)×1100mm(宽)×1700mm(高)。

3.PLC可编程序控制器:松下(CPU224继电器输出方式)。

4.液压实验泵站500*350*300(mm)

 工作电源:AC:220V  永磁调速电机,调速范围: 0-1500转/分

安全限速范围:1000-1500转/分  液压泵工作时离液压台1.5m远处噪声≤58dB

5.演示实验油路液流要求压力仅需0.3-0.5Mpa (油泵最高压力:Pmax=1.5Mpa)

6..液压泵工作时离液压台1.5m远处噪声≤58dB。控制回路,压力控制回路,速度控制回路,顺序控制回路等基本功能三、十八种基本液压传动控制回路

1.用换向阀的换向回路

2.用“O”型机能换向阀的闭锁回路

3.用液控单向阀的闭锁回路

4.压力调定回路

5.二级压力回路

6.用减压阀的减压回路

7.用增压缸的增压回路

控制回路,压力控制回路,速度控制回路,顺序控制回路等基本功能8.用换向阀的卸载回路

9.进油节流调速回路

10.回油节流调速回路

11.调速齿轮泵调速回路

12.调速齿轮泵和调速阀的复合调速回路

13.流量阀短接的速度换接回路

14.二次进给回路

15.用顺序阀的顺序动作回路

16.用压力继电器的顺序动作回路

17.用电器行程开关的顺序动作回路

18.用行程阀的顺序动作回路四、配置说明

我公司产品可根据要求配置双面型和单面型实验台,PLC可根据要求配置其它品牌型号,如(松下、欧姆龙等);也可根据学校要求量身定制实验设备

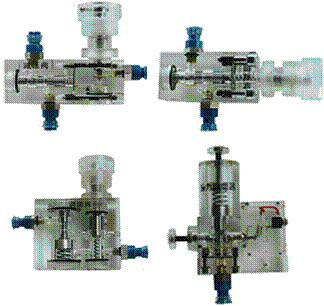

 RYQPC-T5型透明液压传动演示系统配置清单

序 号

名          称

单  位

数 量

备      注

01

实验演示台

1

铁柜铝合金实验屏

02

电气线路面板

2

安装演示台上

03

齿轮油泵

2

安装在泵站上

04

油箱

2

安装在泵站上

05

行程开关组件(常开)

4

组合透明元件

06

行程开关组件(常闭)

4

组合透明元件

07

双作用油缸(带撞块)

4

组合透明元件

08

弹簧回位油缸

2

组合透明元件

09

增压油缸

2

组合透明元件

10

单向阀

4

组合透明元件

11

液控单向阀

4

组合透明元件

12

溢流阀

4

组合透明元件

13

先导式溢流阀

2

组合透明元件

14

节流阀

2

组合透明元件

15

调速阀

4

组合透明元件

16

顺序阀

4

组合透明元件

17

减压阀

2

组合透明元件

18

二位二通电磁换向阀

2

组合透明元件

19

二位四通电磁换向阀

4

组合透明元件

20

“O”型三位四通电磁换向阀

2

组合透明元件

21

“H”型三位四通电磁换向阀

2

组合透明元件

22

“M”型三位四通电磁换向阀

2

组合透明元件

23

二位四通行程换向阀

2

组合透明元件

24

三位五通手动换向阀

2

组合透明元件

25

压力继电器

2

组合透明元件

26

压力表

6

组合透明元件

27

五通

6

组合透明元件

28

四通

12

组合透明元件

29

直流电源单元

2

电 器 配 件

30

松下PLC模块

2

30MR

31

松下数据线

2

附件

32

220V电源插头线

1

电 器 配 件

33

电磁阀通用连结线

4

电 器 配 件

34

压力继电器插头线

2

电 器 配 件

35

活动扳手200*24

1

工具

36

内六角M6、M5

1

工具

37

一字螺丝刀

1

工具

38

十字螺丝刀

1

工具

39

尖嘴钳

1

工具

40

孔用挡圈钳(内)

1

工具

41

剪刀

2

工具

42

备用油管接头

5

附     件

43

502胶水一瓶

1

附     件

44

各种“O”型挡圈

若干

附     件

45

各种油封

若干

附     件

46

毛巾

10

附     件

47

透明液压皮管

60米

附     件

48

专用液压油

2

附     件

49

油盘

2

附     件

50

透明液压演示系统装箱清单

1

资     料
