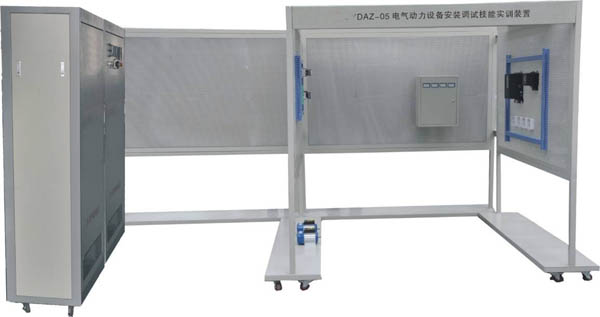

TRYDAZ-05 电气动力设备安装调试技能实训装置

5.TRYDAZ-05电气动力设备安装调试技能实训装置

一、 概述 “TRYDAZ-05型电气动力设备安装调试技能实训装置”是根据国家职业资格培训教材编审委员会编写的《电气设备安装工》相关的技能培训要求而研制的实训设备,可完成《电气设备安装工(初级)》、《电气设备安装工《中级》的电气设备安装调试技能实训,是各职业院校、技工学校、培训中心等单位对电气设备安装工技能培训的理想设备,同时也是初级、中级电气设备安装工技能考核的理想鉴定设备

。二、 特点该实训设备在结构上以建筑模型(包含了电缆敷设备管模拟、变压器及配电室、二次接线及室内布线等典型结构)为基础,由电缆敷设、电力变压器的安装、10KV低压电缆终端的制作、小型配电箱安装、线管布线、电动机的安装等部分组成,各部分既可独立实训,也可组合成系统综合实训。 1.电缆线路施工采用角钢挑架真实模拟现场电缆施工,包括低压电缆终端及中间接头的制作。

 2.电力变压器采用特殊制作的小型干式电力变压器进行接线、安装及核相测试等。

 3.断路器安装采用小型断路器来模拟现场少油断路器

三、技术性能

 1.输入电压:三相四线制380V±10% 50HZ

 2.工作环境:环境温度范围为-5℃~+40℃ 相对湿度<85%(25℃) 海拔<4000 3.容量装置:<6KVA

 四、装置配备

 1.交直流电源、电气设备配备(1)电源部分三相四线380V市电经漏电保护器、接通总开关,由接触器通过起、停按钮进行操作送电,采用380V市电来模拟10KV电网进线电压。提供220V(0.5A)励磁电源及0~250V(3A)连续可调稳压电枢电源(具有过压、过流及短路保护功能)各一组,并设有直流数显电压表及切换开关。设有10KV指针式交流电压表三只指示输入的三相电源线电压。交流电源输出端设有过流保护及漏电保护功能。

(2)配备一根1KV低压电缆线用于电缆敷设实训,配备一套户外型电缆终端附件和一套室内型电缆终端附件,用于低压电缆制作训练。

(3)配备电缆支架一组,用于电缆敷设训练。

(4)配备一台5KVA干式变压器,用于变压器安装实训

(5)配备一套小型配电箱用于二次接线布线操作,配电箱上设有一台电压表和三只电流表

(6)配备室内布线用线管以及配套弯头和接线端子用于二次接线操作

(7)配备350W直流电机一台

(8)配备1.1KW三相鼠笼式异步电动机一台

 (9)配备硬质导线,用于室内布线

 (10)配备断路器、熔断器、交流接触器、热继电器、按钮等低压电器,用于完成电动机控制线路的安装调试实训. 2.仪器工具配有电工常用工具2套(含配有电工常用工具2套(含剥线柑、尖嘴柑、十字螺丝刀、一字螺丝刀、斜口柑、电工刀、小钢锯及锯片等)电烙铁1把,卷尺1把、钳形电流表1只,500V等级兆欧表1只,数字万用表1只.

 五、实训项目

 (一)电缆线路的施工

 1.电缆的耐压测试和绝缘检测

 2.电缆支架的安装

 3.电缆的敷设

 4.电缆的户外式终端制作

 5.电缆的户内终端制作

 (二)变配电设备的安装

 1.变压器的安装

 2.变压器的接线及检测

 3.配电箱的安装

 4.断路器的安装

 5.配电箱的接线

 6.电气二次接线

 7.线管的敷设及布线

 (三)电动机的安装

 1.电动机的绝缘测试

 2.电机的就位安装

 3.电机的首末端判别

 4.电机机组的安装

 5.电机控制回路元器件的安装

 6.电机的接线与运行

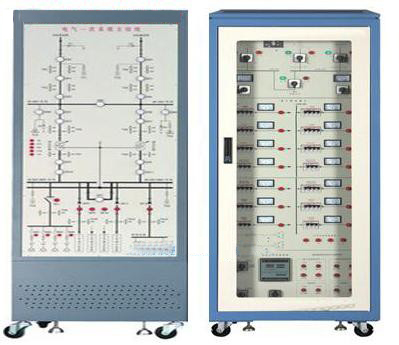

TRYGDX-04 建筑供配电技术实训装置

 一、产品概述随着建筑物高度和功能的扩展,现代建筑对电气设备的依赖程度越来越高,建筑电气设施的优劣在一定程度上标志着建筑现代化的程度。 “RYGDX-04 建筑供配电技术实训装置”是依据目前高职高专《建筑供配电》、《建筑电气》、《建筑设备》、《建筑电气技术基础》《供配电技术》、《配电自动化》、《继电保护技术》、《电力系统继电保护原理》等课程的实训教学要求,结合建筑供配电系统的实际应用和发展而设计的综合型实训装置。本装置适用于电力、电气和自动化等电类专业,适用于建筑电气、工业与民用建筑等非电类专业作相关课程的教学实训,也可作为学生毕业设计和教师科研项目的基础硬件开发平台。
建筑供配电技术实训装置,上海荣育公司

二、系统特点

 1. 系统性:真实反映建筑供配电结构,能达到工业现场教学的效果;

 2. 全面性:能对整个建筑供配电系统的一次和二次部分结构有一个全面的了解。实训装置结合了当前建筑供配电实际应用中的各种设备,同时能熟悉建筑电气设备的供配电方式;

 3. 实操性:提高学生动手能力的同时,加深对理论知识的了解;

 4. 安全性:具有完善的人身保护功能。

三、技术性能

 1. 输入电源:三相四线~380V±10% 50Hz

 2. 容量:<2.5kVA

 3. 工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃) 海拨<4000m

 4. 安全保护:具有漏电保护装置

四、实训项目

(一) 建筑供配电设备实训

 1. 常用低压电器的认知和安装

 2. 电压互感器和电流互感器的认知和安装

(二) 建筑供配电网络实训

 1. 供电网络的运行和调试

 2. 配电网络的运行和调试

(三) 建筑供配电系统的继电保护实训

 1. 电磁式电流继电器

 2. 电磁式时间继电器 3. 电磁式中间继电器

(四) 低压配电线路继电保护实训

 1. 低压配电线路分级保护

 2. 接地保护

(五) 高压供电线路继电保护实训

 1. 高压线路定时限的过电流保护

 2. 高压线路反时限的过电流保护

 3. 高压线路电流速断保护

(六) 供配电系统的二次回路与自动装置系统实训

 1. 高压断路器的控制和信号回路

 2. 电测量仪表与绝缘监视

 3. 电力线路的自动重合闸

 4. 供配电系统的备用电源自动投入

 5. 供配电系统的无功功率补偿

(七) 高层建筑电气设备配电系统实训

 1. 建筑照明系统配电

 2. 建筑动力系统配电

 3. 建筑弱电系统配电
