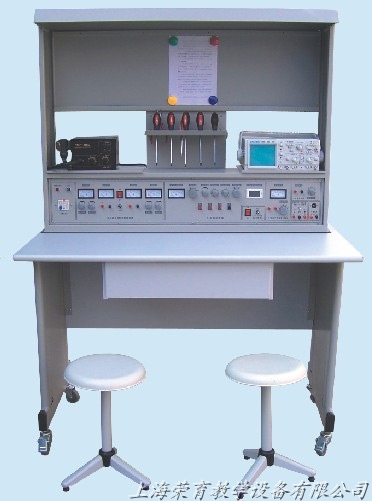

TRYGY-01A电子技能及生产工艺流水线创新实训台

一、电子技能及生产工艺流水线创新实训台概述
     该实训台是根据广大工厂的生产线流程岗位和《中等职业学校电工电子类专业仪器设备配置标准》及各类院校职业教育的教学和实训的迫切要求而研制。学生通过具体的实践流程操作,既能学会一般电子产品的工艺设计知识,同时通过电子产品的制作,掌握基本操作技能:安全操作、元器件及其封装的识别;元器件的装接、焊接、调试、故障排除。掌握SMT(表面贴装技术)、波峰焊及线路板的设计制作技能。让学生在校期间就有贴近工业现场的实际操作训练,加强学生动手能力,创新能力和运用所学知识能力的培养,达到工程训练目的。本装置是技工学校、职业院校、职教中心电子类、电子电器类、电子信息类专业电子技能及电子生产工艺实训理想设备。
二、电子技能及生产工艺流水线创新实训台特点
(一)通用性强:即可通过实训台的编制组成多种产品生产流水线,完成产品的电子工艺实训,也可单台独立作为电子技能实训使用。
(二)综合性强:可作为电子、电工、机械等专业课程的实训、可作手工焊接实训、SMT焊接实训、电子装配实训、整机装配维修实训等。
(三)功能齐全:提供稳压电源、交流低压电流、函数发生器、蜂鸣器、多路插座、调压器等,为电子产品的测量调试和开发新产品提供丰富的资源。安装日光灯照明、看板(用来夹资料)、仪器架、工具架。
(四)创新性:提供多种电子元器件和电子产品装配工具,不但能锻炼学生的装配调试技能,还可以在现有产品的基础上进行二次开发:课程设计、毕业设计、电子竞赛课题,以培养学生的创新能力。
(五)配套实训资料丰富:每块所提供的实训板都有元器件清单、装配图、指导书,完成学生对认识、设计、焊接、调试、整机检修等多种技能工艺的实训。
三、技术性能
(一)输入电源:单相三线 220V±10%  50Hz
(二)输出电源:
1. 直流稳压电源:二路0-30V稳压直流电源输出,内置式继电器自动换档,多圈电位器连续调节,最大输出电流2A,具有预设式限流保护功能,数字显示电流电压;
2.低压交流电源输出:3V、6V、9V、12V、15V、18V、2电子技能及生产工艺流水线创新实训台4V交流输出、电流2A;
3.函数发生器:输出正弦波、三角波、方波、频率范围5Hz-550KHz;频率有表指示。
4.单次脉冲输出:每拔一次开关即可输出一组正负脉冲;
5.音频功率放大器:内置喇叭,音频可调,在调试中可作信号寻迹使用。
(三)工作环境:温度-10℃~+40℃
(四)装置容量:<500VA
(五)外形尺寸:1200mm×750mm×2000mm

四、实训台的构成
    实训台由实训桌、控制柜、功能屏、实训线路板(包括元器件)、工具包等组成。
(一)实训桌:钢木结构,桌面为防静电、耐磨材料制成。
(二)控制柜:提供交直流电源、信号源、安全插座等。
(三)电源总控台:最多能同时控制40台实训台电源,具有漏电、过载保护功能,一个实训室配备1台;
(四)工具套件:万用表1只、剥线钳1把、尖嘴钳1把、斜口钳1把、大小 + 字螺丝刀各1把、大小-字螺丝刀各1把、镊子1把、剪刀1把、烙铁1把、吸锡器1把、热台拨放台1台、放大镜台灯1只、焊锡丝、松香若干。
(五)实训线路板(套件):实训线路涵盖数字电路、模拟电路、机、电、声、光、磁控制。
序号 名称 实训目的
1 三端稳压电源 掌握三端稳压模块的接线方法及应用;
2 串联型直流稳压电源 掌握串联型直流稳压器的调试方法;
3 低频信号电压放大器 掌握放大器的工作原理、装配焊接工艺、调试方法;
4 具有负反馈信号放大器电路 掌握负反馈信号放大器的工作原理、装配焊接工艺、调试方法;
5 文氏桥振荡器的焊接与制作 掌握运放741工作特点及文氏振荡器的工作原理;
6 电池电压监视电路 熟悉应用广泛的电压监视器的工作原理及制作方法;
7 电子催眠器 掌握单结管的工作原理及应用;
8 模拟“知了”电子电路 掌握多谐振荡器和音频振荡器的工作原理及应用;
9 实用声控、光控节电照明灯电路 掌握555时基集成电路、可控硅、声、光元器件的综合实际应用及焊接、调试技能和综合训练;
10 语音报警喇叭 掌握门锁防盗报警器电路的工作原理;
11 逻辑测试器 了解集成运放LM324的具体应用,熟透逻辑测试器的电路结构和工作原理;
12 正负脉冲信号 掌握正负脉冲的工作原理及集成的功能特性;
13 智力竞赛抢答器 了解晶闸管的特性及应用,掌握晶闸管构成的多路抢答器的工作原理,进一步熟悉电子电路的装配、调试、检修方法;
14 水位报警器 熟悉数字集成与非门电路的应用,掌握电路的工作原理;
15 迷你闪光彩灯 熟悉彩灯控制原理,使学生进一步熟悉电子电路的制作工艺;
16 光控音乐门铃 了解音乐集成块和光敏三极管的具体应用,熟悉光控音乐门铃的电路结构和工作原理;
17 实用模拟自然风控制器 掌握NE555和晶闸管构成的模拟自然风控制器工作原理,进一步熟悉电子电路的装配、调试、检测方法;
18 台灯调光器 了解晶闸管和单结晶闸管的特性与应用,掌握晶闸管和单结晶体管构成的台灯调光电路的工作原理;
19 实用CMOS触摸锁钥 了解CMOS反相器的特性及在控制电路中的应用,掌握触摸锁钥电路工作原理;
20 自动充电器 掌握变压器、继电器在电路中的运用,及该电路的工作原理;
21 分立AM收音机 六管超外差便携式,掌握收音机的工作原理及调试方法;
22 集成FM收音机 SMT贴片式元件,电调谐,掌握贴片的焊接方法及工艺要求;
23 数字万用表 三位半显示,可测电压、电流、电阻、晶体管;
24 机器猫 机、电、声、光、磁结合,可以通过声、光、磁三种方式让机器猫动起来,通过制作完成EDA实践的全程训练过程。

五、电子技能及生产工艺流水线创新实训台实训项目
(一)电子线路基本认识实训
1.常用电子元器件的分类与封装识别
2.常用电子元器件的质量测量工艺
3.产品装配图、方框图、电路原理图等知识
(二)电子元器件检测实训
1.电阻电容的识别与检测
2.二极管的识别与检测(管脚、材料、特性)
3.晶体管的识别与检测(管脚、材料、特性)
4.场效应管的识别与检测(管脚、材料、特性)
5.集成运算放大器的识别与检测(管脚、性能指标)
6.中小规模数字集成电路(管脚、性能指标)
7.开关、继电器、电声器件的识别与检测
(三)电子产品线路板焊接工艺实训
1.焊接工具使用
2.焊接材料的种类与选用
3.手工焊接步骤
4.焊接质量分析
5.工业生产中的焊接技术介绍
(四)表面贴片技术(SMT)实训
1.SMT元器件分类与认识
2.SMT印制线路板设计与制作(另购设备)
3.SMT工艺流程
4.SMT组装系统介绍
(五)产品装配、焊接、调试、检测实训:是上述四(五)的1至24项。

用户另外选配仪器(仪器名称及数量用户根据教学要求而定,市场价。)
1.SMD-2000A表面贴片焊接机
2. ZY2518-A线路板制作机(需与电脑配套使用,集机电、软件、硬件相结合的高新科技产品)
3.手动贴片机
4.微机台钻
5.镀锡机
6.手动丝网印刷机
7.真空吸笔
8.气泵

友情提示:
您只要致电: 021-63811399  (0)13671557885
您就可以了解到更多符合您要求的手工焊接实训台,SMT焊接实训台,电子装配实训桌,整机装配维修实训设备相关产品!
