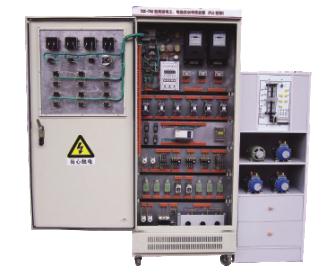

TRYK-780C型(柜式) 高级电工、电拖实训考核装置

TRYK-780C型(柜式) 高级电工、电拖实训考核装置

一、高级电工、电拖实训设备考核装置(柜式产品特点:

     TRYK-780C型(柜式) 高级电工、电拖实训考核装置是按照劳动社会保障部颁发的“工人技术等级标准”和“职业技能鉴定规范”的内容要求,根据初级电工培训考核的实际情况而设计的新一代集培训学习、理论验证、实际操作能力、考核鉴定于一体的多功能柜式设备。整台设备以标准的电气控制柜为主柜,利用柜体的双面空间,布置电器及配套实验器材,能完成初级电工考核鉴定中的电力拖动控制与照明电路的实操项目,该电工、电拖实训考核装置坚持理论联系实际的原则,突出技能训练,注重针对性、实用性、科学性,经全国多家职业技能训练中心、职校、技校使用证明,该柜体设计合理、实操方便,占地面积少。为延长电器的使用寿命,各电器的接点都与接线端子相连,再让学生在接线端子上接线,连接电机、电器来完成各项控制实验室设备,有效降低材料消耗,延长使用寿命。该套设备适用于各劳动职业技能鉴定部门,同时适应各大、中专、技校、职校初级电工、电拖专业教学与实训考核。

TRYK-780C型(柜式) 高级电工、电拖实训考核装置

二、 TRYK-780C型(柜式) 高级电工、电拖实训考核装置   结构及电器配置:

       TRYK-780C型(柜式) 高级电工、电拖实训考核装置按标准电气控制柜设计制造规格,充分利用双面位置,柜内装有完成各种照明电路所需的单相电度表、日光灯、单联开关、插座、感应开关、漏电开关等,以及电气控制所需要的多种低压电器,如漏电断路器、熔断器、电流互感器、交流接触器、时间继电器、热继电器、中间继电器、行程开关、按钮、信号灯、转换开关、电压表、电流表、功率表及电度表等,为了延长电器使用寿命,各电器的接点都与接线端子相连,再由接线端子与被控制电气连接。

三、高级电工、电拖实训考核装置(柜式主要技术参数:

1、输入电源:电压AC380V±5%,电流5A。

2、外形尺寸:700cm×500cm×1700cm

3、设备重量:230Kg

四、  TRYK-780C型(柜式) 高级电工、电拖实训考核装置  实验操作项目:

1、触摸开关控制白炽灯电路;

2、白炽灯控制电路;

3、人体感应开关控制楼梯白炽灯电路;

4、声控开关控制楼梯白炽灯电路;

5、日光灯控制电路;

6、单相电度表直接安装电路;

7、单相电度表间接安装电路;

8、单相电动机控制电路;

9、并励直流电动机调磁调速电路;

10、并励直流电动机电枢回路串电阻调速电路;

11、并励直流电动机电枢回路串电阻二级起动

控制电路;

12、并励直流电动机电枢反接法正反转控制电路;

13、电流互感器与电流表配用接线电路

14、电压表、电流表安装电路;

15、三相四线有功电度表直接安装电路;

16、三相四线有功电度表间接安装电路;

17、三相四线无功电度表直接安装电路;

18、三相四线无功电度表间接安装电路;

19、一台电流互感器用于单相回路的接线电路;

20、两台电流互感器接成不完全星形接线电路;

21、三台电流互感器接成星形接线电路;

22、两台电流互感器差接接线电路;

23、三台电流互感器接成三角形接线电路;

24、万能转换开关和电压表测量三相电压接线电路;

25、异步电动机点动控制电路;

26、异步电动机自锁控制电路;

27、具有过载保护自锁控制电路;

28、异步电动机单向点动、起动控制电路;

29、异步电动机两地控制电路;

30、异步电动机联锁正反转控制电路;

31、正反转点动、起动控制电路;

32、双重联锁正反转控制电路;

33、自动往返控制电路;

34、位置开关作自动停止正反转起动控制电路;

35、带有点动的自动往返控制电路;

36、异步电动机星、三角控制电路;

37、接触器控制星、三角控制电路;

38、串电阻降压起动控制电路;

39、异步电动机反接制动控制电路;

40、异步电动机能耗制动控制电路;

41、双速电动机的切换运行控制电路;

42、手动顺序起动控制电路;

43、自动顺序起动控制电路;

44、C620-1型车床控制电路;

45、电动葫芦 电气控制电路;

46、Y3150型滚齿机控制电路;

47、PLC控制电动机启停

48、PLC控制电动机Y/△启动

49、PLC控制电动机正反转

50、PLC控制电动机顺序启动51、PLC控制

电动机往返运动

52、PLC控制电动机Y/△转换时间的调节

53、四层电梯控制系统

……自由设计项目。

注:本装置配备2台三相异步电动机(180W),一台双速三相异步电动机(180W),一台直流电动机(180W),一台四层电梯仿真模型。



TRY-780 型高级电工、电拖实训设备考核装置每台配置清单(柜式)

一.电工部分

序号

名称

数量

单位

备注

1

日光灯实训组件

1

北京

2

彩色灯泡及灯座

10

北京

3

单线开关

1

北京

4

二线开关

1

北京

5

单相漏电开关

1

正泰

6

三相开关

1

长江

7

调光开关

1

飞雕

8

触摸延时开关

1

飞雕

9

人体感应自动开关

1

飞雕

10

声光控延时开关

1

飞雕

11

盒式开关

1

上海

12

插座

2

飞雕

13

螺旋式溶断器

2

正泰

14

4uF电容

1

上海

15

单相电度表

1

上海

16

单相交流电机

1

鹿城

二.电拖部分

序号

型号

名称

数量

单位

备注

1

D247LE﹣32

三相漏电开关

1

正泰

2



电流互感器

3

正泰

3

DT862﹣4

三相四线有功电能表

1

正泰

4

DX862﹣4

三相四线无功电能表

1

正泰

5

CJX2﹣0901

交流接触器

6

正泰

6

JZ7﹣44

中间继电器

2

正泰

7

JR36﹣20

热继电器

3

正泰

8



螺旋式熔断器

4

正泰

9

YBLX﹣19/21

行程开关

6

正泰

10

ST3

电子式时间继电器

2

SUNWORLD

11



桥堆

1

上海

12

200KVA

变压器

1

德力西

13



可控硅

1

上海

14

1K/100W

可调瓷盘

3

德力西

15

380(△)180W

鼠笼式三相异步电机

(带离心开关)

1

鹿城

16



双速异步电机

1

鹿城

17

50W/220V

直流并励电动机

1

鹿城

18

40点

PLC三菱主机

1

日本

19



三菱主机工作电源等

1



三.控制面板部分

序号

型号

名称

数量

单位

备注

1

6L2

交流电压表 450V

1

精华

2

6L2

交流电流表 30A

3

精华

3



指示灯

7

正泰

4



控制按钮

8

正泰

5



转换开关

1

长江
