TRYGY-02B电子焊接装配生产线实训装置

TRYGY-02B 电子焊接装配生产线实训装置

一、电子焊接装配生产线实训装置技术性能:

1.输入电源:三相四线380V±10%50Hz

2.工作环境:温度-10℃~+40℃相对湿度<85%(25℃)海拔<4000m

3.装置容量:<200VA

4.外形尺寸:单个实训台的尺寸为1.1m×1.3m×2m(双面型),整条焊接装配线的长度为11m×1.3m×2m(双面型),两边工作台面宽度为500mm。一套生产线由15个实训台组成。

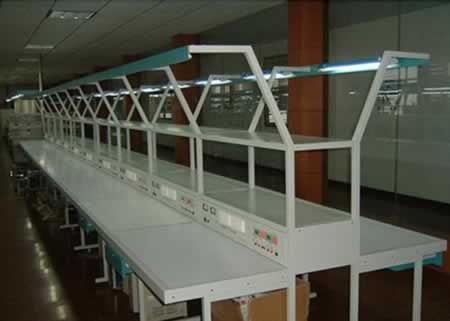

电子焊接装配生产线实训装置

二、电子焊接装配生产线实训装置系统配置:

实训装置主要由实训台、电源柜、实训线路板、元件包、工具套件等组成。实训装置为两面双组型结构,正反两面均有以下相同的资源。

1.实训台

实训台上提供日光灯(用于照明)2个,透明的PVC板4个,可夹放原理图等资料,另外还配备三芯双联暗插座4个、两芯暗插座2个、工业型材6根、工具柜2个,工作台面设有绿色防静电桌垫,整个装配线安全可靠。

2.电源柜

电源柜的输入电源为三相四线380V±10%50Hz,最大电流20A,可以提供15套(既30台)实训台的电源;且具有三相电源指示、漏电保护功能,使用安全可靠。实训台上照明、插座电源均设有控制开关(继电接触控制)。

3.实训挂件(2套/台)

1)直流电源单元

提供±5V、±12V两组电源和0~30V/0.5A的直流稳压电源。

2)信号源单元

信号源提供正弦波、三角波、方波三种波形,输出频率范围2Hz~47KHz,幅度为0~12V可调;频率计的测频范围为0.1Hz~100KHz。

4.实训线路板(2套/台)

序号

实训线路板

能力目标

1

光控音乐门铃

了解音乐集成块和光敏三极管的具体应用,熟悉光控音乐门铃的电路结构和工作原理

2

可调式串联型晶体管稳压电路

了解复合管的使用,掌握串联可调式稳压电源的结构、工作原理及调试方法。

3

台灯调光电路

了解晶闸管和单结晶体管的特性与应用,掌握晶闸管和单结晶体管构成的台灯调光电路的工作原理

4

集成稳压电源

了解三端集成稳压电源LM317的接线方法和应用

5

门锁防盗报警器

了解与非门电路的实际应用,掌握门锁防盗报警器电路的工作原理

6

声光双控节电灯

了解声光控节电灯电路结构和工作原理,熟悉光敏三极管、555时基电路、双向晶闸管在电路中的具体应用

7

调频无线话筒

了解振荡电路的工作原理

8

文氏桥振荡器

掌握运放741的工作特点及振荡器的工作原理和应用

9

模拟“知了”电子电路

掌握多谐振荡器和音频振荡器的工作原理及应用;

10

门锁防盗报警器

进一步了解与非门电路的实际应用,掌握门锁防盗报警器电路的工作原理

11

实用模拟自然风控制器

掌握NE555和晶闸管构成的模拟自然风控制器工作原理,进一步熟悉电子电路的装配、调试、检测方法;

12

六管超外差式调幅收音机

掌握收音机的工作原理及调试方法

13

集成FM收音机

SMT贴片式元件,电调谐,掌握贴片的焊接方法及工艺要求;

14

编码电子锁电路

了解CD4011、74LS20、74LS74芯片的应用,掌握编码电子锁电路的工作原理

15

七彩循环装饰灯控制器

熟悉七彩循环装饰灯控制器原理,通过安装制作七彩循环装饰灯控制器,使学生进一步熟悉电子电路的制作工艺

16

LED数字钟

熟悉数字钟的结构及各部分的工作原理,学会将单元电路组成系统电路的方法,熟悉中规模集成电路和显示器件的使用方法,了解简单数字系统的实验调试方法

5.实训工具套件(2套/台):元件盒5只,电烙铁及烙铁架1套,剪刀1把,镊子1把,斜口钳1把,一十字螺丝刀各一把。
