船舶绞缆机电气控制技能实训装置,船舶锚机电气控制技术实训装置

TRYCBK-103 船舶绞缆机电气控制技能实训装置



TRYCBK-103 船舶绞缆机电气控制技能实训装置

一、 概 述 “TRYCBK-03船舶绞缆机电气控制技能实训装置”是根据职业院校的船舶电气、船舶电气自动化、船舶机电及相关专业以及各职业鉴定站(所)等单位的船舶电气控制的实训教学、技能要求而研制的。该实训设备均采用工业中通用的电器,不仅可以用于课程演示、电气控制操作,还可以作为船舶电气维修方面的培训考核设备。
船舶绞缆机电气控制技能实训装置,上海荣育

二、 船舶绞缆机电气控制技能实训装置技术性能

 1. 输入电源:三相四线(或三相五线)~380V±10% 50Hz

 2. 工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃) 海拔<4000m

 3. 装置容量:<1.5kVA

 三、 基本配置本装置由电源控制部分、仪表测量部分、船舶绞缆机电气控制线路、交流三速异步电机、故障设置、排除箱、电源插座等组成。

 1. 电源控制部分提供三相交流电源,带有漏电保护功能,并配有一只指针式交流电压表,指示三相电网的线电压。

 2. 仪表测量部分提供交流电压表一只、交流电流表一只,用于控制线路测量。 3. 船舶绞缆机电气控制线路提供控制回路所需的按钮、交流接触器、热继电器、变压器、交流电磁阀、时间继电器等元器件。

 4. 故障设置、排除箱由“故障设置区”、“故障排除区”、“故障指示区”组成,可任意设置故障,待故障排除后,故障指示区可自动指示故障排除情况。

四、 实训项目

1. 熟悉船舶常用低压电器的结构、原理

 2. 船舶绞缆机电气控制线路的分析、调试

3. 船舶绞缆机电气控制线路的故障检测

 4. 船舶绞缆机电气控制线路的故障排除


TRYCBK-102  船舶锚机电气控制技术实训装置
一、 产品概述
船舶锚机电气控制技术实训装置是针对职业院校的“船舶电气自动化”、“船舶机电”等专业开设的《电机拖动基础》、《工厂电气控制》、《船舶电力拖动》和《船舶电气》等课程而研制的。该实训装置包括电机电力拖动、电力拖动低压电气控制、船舶甲板机械电力拖动控制等内容。可作为船舶轮机工程专业的实训教学设备,也可作为船舶电气工程技术人员的理想培训设备。

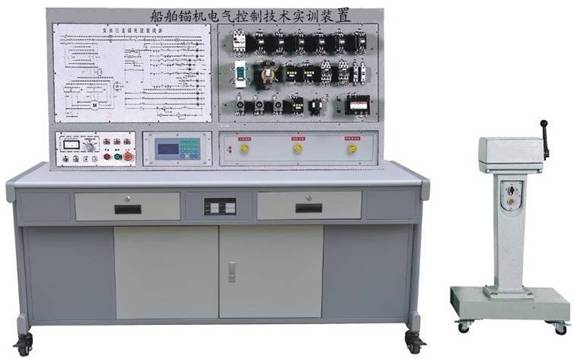

船舶锚机电气控制技术实训装置

二、 TRYCBK-102 船舶电力拖动及电气控制技能实训装置 技术性能

 1.输入电源:三相四线(或三相五线)~380V±10% 50Hz

 2.工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃) 海拔<4000m

3.装置容量:≤1.5Kva

 4.重 量:300kg

 三、 实训项目

 1.船舶电力拖动部分

 (1)他励直流电动机的起动和反转

(2)直流他励电动机的制动

(3)直流他励电动机的调速

(4)直流他励电动机的机械特性

(5)三相异步电动机的起动和与调速

(6)三相异步电动机的机械特性

(7)三相异步电动机的反转与制动

 2.船舶电力拖动低压电气控制

(1)三相鼠笼异步电动机的全压起动控制

(2)三相鼠笼异步电动机的降压起动控制

(3)三相绕线转子异步电动机的起动控制

(4)三相异步电动机制动控制

(5)三相异步电动机调速控制

 3.船舶甲板机械电力拖动控制

(1)锚机的电力拖动与控制

(2)锚机控制线路

(3)直流电动起货机控制线路

(4)交流电动起货机控制线路

(5)电动液压起货机控制线路
