电工电子电气实验实训设备



楼宇智能化工程实训系统设备,中央空调实训装置

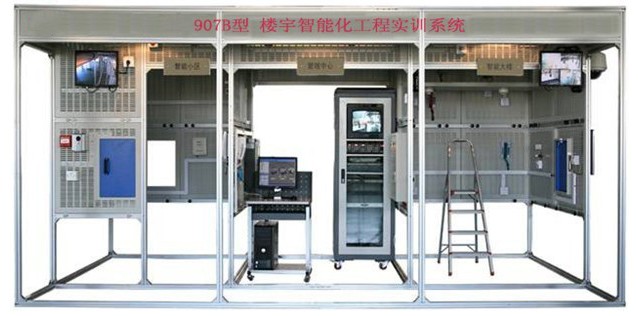

TRY-907B型楼宇智能化工程实训系统

一、楼宇智能化工程实训系统 产品概述

  楼宇智能化工程实训系统是为职业院校、职业教育培训机构研制的楼宇智能化技术实训考核设备,根据智能建筑行业楼宇智能化的特点,在接近工程现场的基础上,针对实训教学进行了专门设计,包含了计算机技术、网络通信技术、综合布线技术、DDC技术等,强化了楼宇智能化系统的设计、安装、布线、接线、编程、调试、运行、维护等工程能力。它适合楼宇智能化工程技术、机电安装工程等相关专业的教学和培训。

该系统在结构上以智能建筑模型为基础,包含了智能大楼、智能小区、管理中心和楼道等典型结构,涵盖了对讲门禁、安防、视频监控、消防、综合布线和DDC监控照明六个系统,各系统既可独立运行,也可实现联动。通过此系统进行项目训练,检验学生的团队协作能力、计划组织能力、楼宇设备安装与调试能力、机电一体化工程实施能力、职业素养和交流沟通能力等。

楼宇智能化工程实训系统,上海荣育

二、系统结构与组成

楼宇智能化工程实训系统采用智能建筑模型,包含智能大楼、智能小区、管理中心和楼道等功能区域。系统设有总电源箱、安防控制箱、消防控制箱、DDC控制箱。

智能大楼设计为两层结构,可实现消防、视频监控和综合布线系统的工程训练。

楼道和智能小区分别设有单元门和单户门,可实现智能小区对讲门禁系统的设备安装等工程训练,实现单元和单户可视对讲功能。

管理中心实现智能小区和智能大楼的集中监控和管理,包含了管理中心机、视频监控台和消防控制主机等各功能区域的管理设备。

在智能大楼、管理中心区域内,安装布置消防系统现场设备,消防系统配置有模拟消防泵、排烟风机、防火卷帘门。

在智能大楼、管理中心和楼道各区域内,安装典型监控器材(各类型的高速球云台摄像机、一体化枪型摄像机、万向云台摄像机等),实现主要出入口和关键区域视频监控,设有三台监视器,其中两台17寸液晶监视器、一台14寸CRT监视器。

在智能建筑模型周围安装红外对射、智能小区内的房间窗户装有幕帘探测器实现智能建筑行业典型周界防范。

各功能区域之间采用工程桥架实现系统连接。

三、主要技术性能

1.输入电源:单相三线AC220V±10% 50Hz

2.工作环境:温度-10℃~40℃ 相对湿度≤85% (25℃) 海拔≤4000m

3.装置容量:≤1kVA

4.外形尺寸:4660mm×2220mm×2300mm

5.安全保护:具有漏电压、漏电流保护,安全符合国家标准

四、通过项目任务实施,可考察的职业能力

1.楼宇智能化工程设计能力

2.消防报警系统设计、安装施工与调试能力

3.视频监控系统设计、安装与调试能力

4.对讲门禁及室内安防系统设计、安装与调试能力

5.综合布线系统施工能力

6.DDC的接线、编程和调试能力

7.监控软件组态、通讯和运行能力

8.智能建筑系统故障诊断与调试能力

五、设备技术平台

1.基本规格

序号

项目内容

规格、技术指标

数量

单位

1

智能建筑模型

由铝合金型材框架和安装布线网孔板组成,4660mm×2220mm×2330mm(长×宽×高),分为智能大楼、智能小区、管理中心和楼道等区域,智能大楼设计为两层结构,器件采用自攻螺丝和工程塑料卡件配合安装。

1

2

安装布线网孔板

780mm×750mm

26

710mm×390mm

1

1500mm×260mm

3

1500mm×500mm

3

1500mm×400mm

1

3

总电源箱

空气开关

1

4

安防控制箱

AC24V、DC12V/5A、DC18V/1.5A

1

5

消防控制箱

DC24V/2A、24V继电器

1

6

DDC控制箱

HW5201、HW5208、DC24V/5A

24V继电器

1

7

电脑桌

600mm×600mm×800mm

(长×宽×高)

1

8

钢凳

Φ300mm×450mm

(圆×高)

1

9

铝人字梯

900mm×250mm×1200mm

(长×宽×高)

2

10

工程塑料卡件

20mm×10mm×11mm

(长×宽×高)

500

11

计算机

主流品牌电脑,用户自备
内装操作系统,LonMarker编程软件,力控组态软件,CAD制图软件

1

2.系统配置

序号

名称

配置内容

备注

1

对讲门禁系统

系统配置有单元门口主机、单户门口机、室内可视对讲模块、非可视对讲模块、通讯转换模块、联网器、管理中心机等器件。可完成可视对讲门禁及室内安防系统的线路铺设、连接和功能调试。

2

消防系统

系统配置有智能光电感烟探测器、智能电子差定温感温探测器、总线隔离器、手动报警按钮、编码单输入模块、编码单输入/单输出模块、消火栓报警按钮、火警声光警报器、编码器等器件。可进行器件的选择、检测、安装、消防联动系统的线路铺设、连接、系统调试、编程和运行任务。

3

安防系统

系统配置有门磁开关、家用紧急求助按钮、被动红外空间探测器、被动红外幕帘探测器、燃气探测器、主动红外对射报警器,可实现对讲门禁和室内安防联动、视频监控及周边防范功能。

4

视频监控系统

系统配置有高速球云台摄像机、一体化枪型摄像机、红外摄像机、室内全方位云台、矩阵主机、彩色监视器、硬盘录像机等器件,可进行器件的选择、检测和安装。完成视频监控系统的线路铺设和连接。通过系统模块的参数设置和编程,实现监视器的视频监控、画面切换和报警联动录像等功能。

5

综合布线系统

系统配置有RJ45配线架、以太网交换机、电话程控交换机、电话配线架、底盒、电话模块、网络模块、电话机、RJ11水晶头、RJ45水晶头等器件,可完成综合布线系统的水平布线、垂直布线、线槽布线,实现指定模块的线路连接(端接)。通过系统模块的参数设置和编程,实现终端电话呼叫、信息插座功能测试。

6

DDC监控系统

系统配置有DDC控制器、时间模块、LON网络适配器、编程软件、组态软件、射灯、照度探测器,能进行DDC通道编程配置、照明监控编程、上位监控工程通讯连接、动画组态等工作任务。

3.工具及配件

序号

名称

内容

备注

1

工具

包含网线钳、打线钳、线缆测试仪、小一字螺丝刀、小十字螺丝刀、长柄螺丝刀、剪刀、剖线钳、尖嘴钳、斜口钳等通用或专用工具。

2

耗材配件

包含PVC线槽、RJ11水晶头、RJ45水晶头、BNC视频接头、23芯线(红、黑)、16芯线(黄、白)、网线、电话线等。



TRY-KT13型中央空调实训装置

     中央空调实训装置按照职业教育的教学要求研发的产品。适合高职院校、职业学校、技工学校、职教中心、鉴定站等的制冷技术、制冷流体机械、家用制冷设备原理与维修、冷库与冷藏技术、制冷设备维修工(高级工)等机电一体化教学实训。

   实训装置由控制屏、实训桌、实训对象(由1套3匹制冷机组、1套冷却水系统、1套冷冻水系统、1套循环处理系统、1套供暖处理系统等组成、模拟房间、测量仪表等组成)、控制系统(由数据采集、PLC可编程控制器、组态软件组成)、模拟故障设置箱、模拟房间及测量仪表等组成。

中央空调实训装置特点:

     是将中央空调微型化,同时保证整个中央空调系统的完整性和合理性,整套实训设备可演示夏季制冷循环,冬季制热循环,在蒸发器、冷凝器、冷却塔、模拟锅炉配置了温度测量点,便于学生观察,了解各种参数的变化情况和系统的工作状况。

 ·实训装置直观展示了中央空调的系统结构,可清楚的看到制冷循环系统的结构及主要部件的实物,系统还配置有交流电压表、温度表、真空压力表、信号灯及发光二极管使整个系统的实时工作状态一目了然;便于教

学演示讲解及学生对课本知识的理解掌握。此外,管路中设有视液镜可观察制冷剂状态;高压管路为红色部分,低压管路为蓝色部分。

TRY-KT13型中央空调实训装置

·整套实训装置集制冷系统、电气控制系统、故障模拟系统于一体,满足对实训的要求。

中央空调实训装置技术指示

工作电源:三相五线AC380V±10%   50Hz

外形尺寸:对象部分:300×1000×2560mm

          控制部分:600×700×1800mm

           模拟房间:1000×1000×2200m

 中央空调实训装置实训项目

中央空调系统结构及设备工作原理的了解和掌握

中央空调启动、运行、调试技术实训

中央空调运行工作情况、运行参数检测分析

中央空调控制原理的认识

PLC可编程控制器编程及调试

数据采集技术的应用

网络技术的应用(远程控制)

一、产品概述:

适合高职院校、职业学校的《制冷技术》、《制冷流体机械》、《制冷设备维修工(高级工)》等课程的教学实训装置。培养掌握空调与制冷技术专业理论知识和专业实践技能,从事空调、制冷设备及系统的技术升级、改造设计、安装、调试、维护、维修、技术管理等方面的技能应用型人才。

二、基本技术指标:

1.   电源:三相五线 AC 380 V±10% 50Hz;

2.   最大供冷量:7.5kW;

3.   最大输入总功率:6.5kW;

4.   制冷额定功率:3.8kW;

5.   制热额定功率:2.0kW;

6.   额定输入电流:7A;

7.   循环风量:700m3/h;

8.   制冷剂:R22;

9.   漏电动作电流:≤30mA;尺寸:6000×2400×2500mm安全保护措施:具有过压、过流、过载、漏电、接地四种保护措施,符合国家相关标准。

三、各主要部件特点及工作原理

1、压缩机;系统采用全封闭活塞式3P压缩机,正常工作温度仅为0OC,安全可靠,结构紧凑,噪音低,密封性好,制冷剂为R22。

2、蒸发器:制冷系统采用干式蒸发器,液体制冷剂经节流后从蒸发器一端的端盖进入管程,端盖上铸有隔板,制冷剂经过两个或多个流程蒸发并吸收载冷剂的热量后从同一个端盖出来后进入压缩机,以增强制冷效果。

3、冷凝器:制冷系统采用壳管式冷凝器,这是一种较新型的热交换设备,用两条平行的铜卷制而成,是具有两个螺旋通道的螺旋体,中间的螺旋体是冷却水通道,外部的螺旋体是高压制冷剂的通道。

4、喷淋式冷却塔:该设备的冷凝方式采用逆流式冷却塔,模具一次成形,吸风机装在塔的顶部,结构完全仿真、直观;冷却塔采用吸风式强迫通风,塔内填有填充物,以提高冷却效果;从冷凝器出来的温水由冷却水泵送入塔顶后,又布水器的喷嘴旋转向下喷淋.

5、锅炉:锅炉是中央空调制热系统的核心元件,采用顶格莱电热管使水与电完全隔离,具有超温保护,防干烧保护、超压保护,确保人机安全;采用进口聚氨发泡保温技术,保温性能好。

6、模拟房间:外形美观、小巧,占地面积少,结构紧凑;具有全透明结构,一目了然;房间装有盘管,盘管风机、温度控制调节仪。

7、温度控制:本设备实验台的面板上,装有温度控制显示仪,可控制温度的范围,且有巡回检测出各关键部位的温度。

8、高、低压保护装置:为安全起见,制冷系统装有高、低压保护继电器可保护压缩机及系统的正常运行。

9、水箱:为节约用水循环使用系统的水资源,通过加水箱来完成媒介水的加入、自动调节、过滤等任务;并装有自动加水系统,如果系统水资源缺乏,加水系统会自动启动补给。

10、触摸屏部分:采用7寸真色彩MCGS触摸屏,包含主控窗口、12路温度显示窗口、12路温度实时曲线图、系统设置窗口、故障设置窗口、调试窗口、帮助窗口、密码修改窗口,登陆键面。

11、PLC可编程控制器:采用CPU224主机模块、3套模拟量模块EM231及相关继电器,控制开关,指示灯,标准通信接口及配件。

12、组态软件:利用组态软件在上位机远程监控中央空调实时运行状态。

四、控制功能如下:

(1) 各关键点温度动态显示, 其中包括

  A、制热当前值     B、制冷当前值    C、锅炉进口         D、锅炉出口

E、冷却塔进口     F、冷却塔出口    G、冷凝器进口       H、冷凝器出口

I、蒸发器进口      J、蒸发器出口    K、模拟房间Ⅰ        L、模拟房间Ⅱ

(2) 温度设定及显示温度的设定可在18到30摄氏度之间进行任意设定。

(3) 压缩机的延时设定压缩机的开机延时可在5-20分钟之间任意设定

(4) 开关控制及指示中央空调各部分的工作与停止均可通过触摸屏进行控制,并且有开关显示, 便于远程操作,设置开关如下:

A、冷却水泵     B、冷却风机    C、制冷水泵     D、压缩机      E、电磁阀Ⅰ

F、电磁阀Ⅱ    G、制热水泵     H、制冷        I、制热         J、停机

(5) 故障设置如下:

   1、冷却水泵故障 2、冷却风机故障 3、制冷水泵故障 4、压缩机故障 5、电磁阀1故障 6、电磁阀2故障 7、制热水泵故障 8、传感器故障

五、产品配置:

序号

名称

规格

数量

备注

1

水冷制冷机组

3匹

1套

配3匹空压机、壳管式冷凝器、干式蒸发器。

2

冷却水系统

1套

2台冷却水泵、1套2吨玻璃钢冷却水塔、水流保护开关。

3

冷冻水系统

1套

2台冷冻水泵、1套分水器、集水器1台、膨胀水箱、水流保护开关。

4

供暖系统

1套

1台模拟锅炉(电加热式)、1台热水泵。

5

模拟客房

1套

1个模拟客房,1台风机盘管,1套温控系统。

6

模拟大厅

1套模拟大厅,1套新风处理系统,1套回风管及相关配件。

7

PLC控制柜

CPU224

1台

PLC主机CPU224 1套3套模拟量模块EM231及相关继电器,控制开关,指示灯,标准通信接口及配件。

8

工业组态软件

1套

与实训装置配套

9

PLC编程软件

1套

西门子

10

中央空调

PLC应用程序

1套

与实训装置配套

11

中央空调

组态应用程序

1套

与实训装置配套

12

中央空调零部件及操作工具

1套

实验指导书、实验挂图、竣工图纸、桥架线缆、实验区施工工具、实验区耗材

13

安全保护措施:具有接地保护、漏电保护功能,安全性符合相关的国家标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。配电柜1个。

六、实训项目

1. 认识中央空调的结构及设备的实训;

2. 中央空调启动和停止的实训;

3. 中央空调的运行、调节操作实训;

4. 对中央空调的运行工况及各运行参数进行检测实训;

5. 对可编程控制器PLC进行高级编程及PLC的安装接线调试进行实训;

6. 配套压力变送器、温度传感器和相应的A/D转换功能模块,可对整个中央空调的运行参数进行采集、实时监控等实训;

7. 组态技术应用实训:采用组态技术实现对中央空调运行进行动画显示,运行数据显示、实时监控、曲线分析、历史记录显示、报警、打印组态等功能;

8. 网络远程控制实训;

9. 网络的安装及设置实训;

10. 传感器及变送器安装和使用实训。
