智能一卡通实训装置,楼宇智能化实训设备

RY-Y7智能一卡通系统实验实训装置
智能一卡通系统实验实训装置
实训功能:
    智能一卡通系统实验实训装置能进行各种消费系统操作演示、考勤系统操作演示和门禁系统操作演示、智能巡检器的操作、消费机系统的设置、考勤机系统的设置、消费、考勤和门禁系统的原理、门禁机系统的设置,电控锁、RY-Y7智能一卡通系统实验实训装置电插锁、电磁锁的工作原理及安装调试,消费系统管理软件、考勤门禁系统管理软件和巡更系统软件的操作演示、线路设计,线路的设计与连接、故障的设置、判断及排除等实验和实训,并可与一卡通及小区系列中的其它设备联网进行各种综合实训。
智能一卡通系统实验实训装置
系统技术指标:
工作电压:单相三线220V±5% 50Hz
整机容量:<300W
外型尺寸:150×70×180cm3
安全保护:具有漏电自动保护装置
故障设置:具有故障设置系统
智能一卡通系统实验实训装置
实训项目
实训项目一:考勤消费及门禁系统硬件的认识
实训项目二:门禁考勤系统基本功能的操作
实训项目三:门禁考勤系统软件的基本操作
实训项目四:门禁考勤系统系统管理操作
实训项目五:门禁考勤系统人事管理和考勤管理操作
实训项目六:门禁考勤系统系统查询和数据管理操作
实训项目七:消费系统的基本功能操作
实训项目八:消费机的操作
实训项目九:超级用户卡的操作
实训项目十:主管卡的操作
实训项目十一:操作员卡操作操作员卡操作
实训项目十二:消费实时采集程序的操作
实训项目十三:智能巡检器的操作
实训项目十四:离线巡更软件的操作
实训项目十五:系统的设计与连接
实训项目十六:故障的设置与排除
实训项目十七:系统的结构与安装除

RY智能建筑楼宇实验实训装置系列

产品系列

序号

设备名称

有无电脑

RYX智能楼宇实训室

楼宇消防系列

1

 RY-X消防报警联动监控计算机中心

2

 RY-X1自动消防报警联动系统实验实训装置

3

 RY-X2消防广播电话系统实验实训装置

4

 RY-X3自动喷水灭火系统实验实训装置

RYB智能楼宇实训室

楼宇布线系列

5

 RY-B1室内水平工作区系统实验实训装置

6

 RY-B2弱电井垂直工作区系统实验实训装置

7

 RY-B3建筑群设备间光纤传输系统实验实训装置

RYT智能楼宇实训室

楼宇通讯系列

8

 RY-T2有线电视系统实验实训装置

9

 RY-T3自动电话交换机系统实验实训装置

RYA智能楼宇实训室

楼宇安防系列

10

 RY-A1防盗报警系统实验实训装置

11

 RY-A2安保监控系统实验实训装置

12

 RY-A3网络型防盗报警实验实训装置

13

 RY-A4闭路电视监控及周边防范系统实验实训装置

RYL智能楼宇实训室

楼宇楼控系列

14

 RY-L  自控中央计算机管理中心

15

 RY-L1楼宇空调监控系统实验实训装置

16

 RY-L2楼宇给排水监控系统实验实训装置

17

 RY-L3楼宇暖通监控系统实验实训装置

18

 RY-L4楼宇照明监控系统实验实训装置

19

 RY-L5楼宇供配电监控系统实验实训装置

20

 RY-L6楼宇电梯监控系统实验实训装置

21

 RY-L7楼宇冷冻监控系统实验实训装置

RYY智能楼宇实训室

一卡通及小区系列

22

 RY-Y1门禁管理及考勤系统实验实训装置

23

 RY-Y2楼宇对讲及门禁系统实验实训装置

24

 RY-Y3停车场计费管理系统实验实训装置

25

 RY-Y4 IC卡及远程抄表系统实验实训装置

26

 RY-Y5在线及离线巡更系统实验实训装置

27

 RY-Y7智能一卡通系统实验实训装置

RYZ智能楼宇实训家居系列

28

 RY-Z1终端式智能家居系统实验实训装置

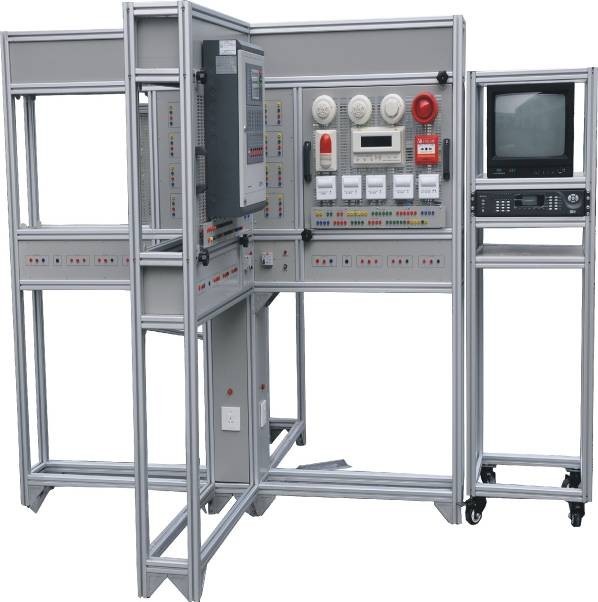

TRY-NLY02型 楼宇智能化实训设备

品牌:上海荣育咨询电话:021-63811399   53550259

      TRY-NLY02型 楼宇智能化实训设备包含的楼宇智能化设备全部结合工程中的实际应用产品,智能建筑实训设备体现智能建筑的应用和发展方向。使学生通过楼宇自控实验实训装置系统,真正地掌握楼宇实验系统的系统配置、产品选型、设备安装、工程布线、硬件调试、软件使用、施工工艺、故障检测、系统维护、物业管理等工程的全部环节。

TRY-NLY02型 楼宇智能化实训设备

楼宇智能化实训设备配置如下:



序号

设备名称

数量(工位)

单价(元)

1

铝合金台架

1

3900.00

2

入侵报警系统实训设备

1

31600.00

3

闭路监控系统实训设备

1

32200.00

4

门禁控制及室内安防系统实训设备

1

40310.00

5

巡更系统实训设备

1

19600.00

6

综合布线系统实训设备

1

9980.00

7

消防报警及联动系统实训设备

1

48800.00

8

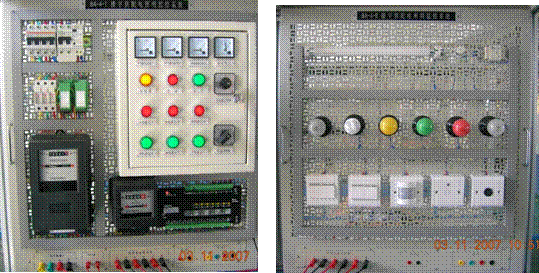

智能供配电照明系统实训设备

1

40580.00

9

火灾自动报警及消防联动控制系统



60960.00

10

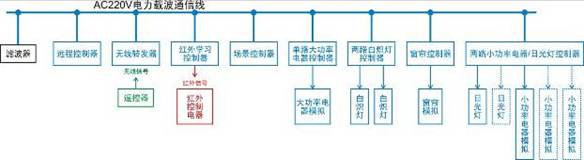

智能家居系统

1

25900.00

本报价不含电脑、含税、含运费,含安装费



各设备具体方案概述

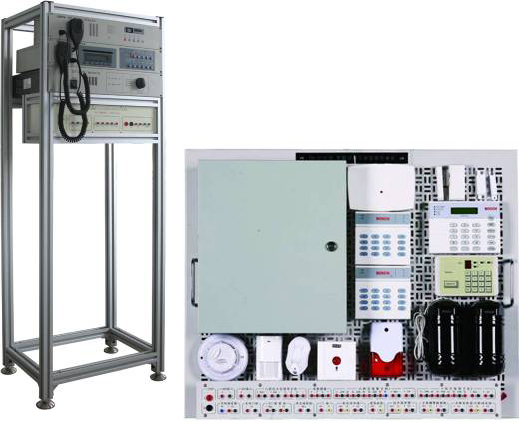

(1)入侵报警系统

TRY-NLY02型 楼宇智能化实训设备

一、系统概述

该系统结合了当前安防市场中防盗的新技术,采用世界知名的德国BOSCH安防报警系统,具有有线报警、无线报警和系统布撤防功能,系统成熟稳定,实训内容丰富。该系统还包含了电话拨号器和声光报警器两种联动设备,为实训教学和研究防盗报警技术提供了良好的教学与研究平台。

二、系统特点

1.该系统结合了当前安防市场中防盗的新技术,采用世界著名安防报警系统;

2.报警系统采用有线报警及无线报警两种方式;

3.该系统包含了各种类型的报警探测器、还有911报警器等联动设备;

4.上位机软件可实现一定的布撤防功能,实现分组管理。

三、主要配置和参数



NO.

器材名称

型号

数量

说明

1

八防区大型报警主机

DS7400xi-CHI

1只



2

液晶键盘

DS7447i

1只

在DS7400xi系统中使用

3

多路总线驱动器

DS7430

1只

放在DS7400xi主机内

4

RS232打印机接口模块

DS7412

1只

放在DS7400xi主机内

5

六防区报警主机

DS6MX

2只

带地址码可独立使用或与DS7400xi配用

6

红外对射探测器

DS422i-CHI

1对

双束 室外30米 室内90米

7

红外探测器

DS820iT-CHI

1只

6.1米×6.1米

8

无线接收器

RF3212E

1只



9

无线单防区模块

RF3401E

1只

配门磁

10

911报警器

Tiger911

1只



11

门磁

HO-03

1对

国产

12

大按钮

HO-01B

1只

国产

13

声光报警器

HC-103

1只

国产

14

幕帘探测器

LH-912E(Ⅲ)

1只

朗恩

15

光电感烟探测器

LH-94(Ⅱ)

1只

朗恩



主要配置参数

1.大型报警主机

大型报警主机采用德国BOSCH(博世)公司的产品。它广泛应用于小区住宅及周界报警系统、大楼安保系统、以及工厂、学校、仓库等各类大型安保系统。可实现计算机管理,并方便地与其它系统集成。

(1)自带8个防区,以两芯总线方式可扩展240个防区,共248个防区;

(2)有200组个人操作密码,30种可编程防区功能;

(3)可选择多种防区扩展模块,如主防区键盘DS6MX等;

(4)可实现与计算机的直接连接;

(5)可实现键盘编程或远程遥控编程;

(6)可接15个键盘,分为8个独立分区,可分别独立布防/撤防

2.小型报警主机

(1)具有六防区扩展功能,具有防拆功能

(2)工作温度:-20℃~+50℃

(3)防区响应时间:500mS

3.探测器

具有6种有线探测器:红外对射探测器、幕帘探测器、红外探测器、感烟探测器、门磁、紧急按钮和1种无线探测器。

4.报警器

具有2类报警器:电话报警器、声光报警器。

5.监控软件

配备安防监控软件,可以实现对大型报警主机的信息管理和报警控制。

四、实训内容

1、系统设备接线实训

2、有线防盗报警单元实训

3、无线防盗报警单元实训

4、防盗报警软件操作

5、系统布防撤防处理实训

6、系统故障检测与处理实训

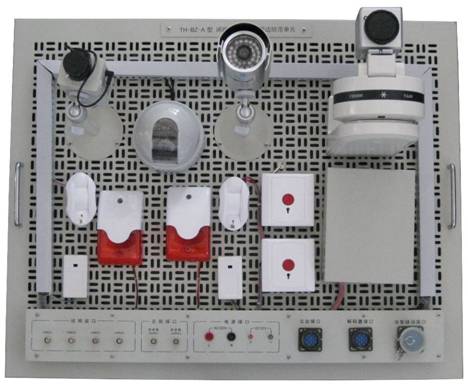

(2)闭路监控系统

TRY-NLY02型 楼宇智能化实训设备




1.系统概述

该系统结合当前闭路电视监控及周边防范系统的技术要点,采用市场主流优质监控设备,并且实现与周边防范系统的联动功能,系统稳定可靠,结构合理清晰,可为实训提供更多有利条件。

2.主要配置

该模块包含的部件有:自动光圈镜头、半球摄象机、红外摄象机、一体化摄象机、普通摄像机、万向云台、云镜控制器、解码器、嵌入式硬盘录象机、监视器、拾音器、红外探测器、紧急按钮、声光报警器等。

系统配置



序号

名称

型号

单位

数量

品牌/厂商

1

普通摄像机

HAV-303

1

华维

2

精工镜头

SSV0358GNB

1



3

半球摄像机

HAV-813

1

华维

4

红外摄像机

HAV-124F

1

华维

5

摄像机支架



2



6

一体摄像机

HAV-2204AH

1

华维

7

万向云台



1



8

解码器

HAV-101

1

华维

9

云镜控制器



1



10

嵌入式硬盘录像机

DH-DVR0404LB-S

1

大华

11

监视器

TCL14寸

1

TCL

12

监控拾音器

FIH102

2



13

红外探测器

LH-912E

2



14

紧急报警按钮

HO-01B

2



15

声光报警器

HC-103

2



16

监视器型材架

TH-BZ-A型

1



17

硬盘



1





1.监视器型材架

采用铝合金型材和板金结构

2.彩色摄像机

1/3英寸 SONY CCD,420线,最低照度0.5Lux/F1.2,自动电子快门、自动白平衡,直流12V驱动。

3.自动光圈镜头

带自动光圈

4.半球摄像机

1/3英寸 SONY CCD,420线,含3.6镜头,半球型彩色摄像机,最低照度0.5Lux/F1.2,直流12V驱动

5.红外摄像机

1/4英寸 SONY CCD,420线,最低照度0Lux,含镜头,红外距离25~35米,30颗红外灯,65级防水,直流12V驱动

6.一体摄像机

1/4英寸 SONY CCD,480线,最低照度0.1Lux,含22倍光学变焦(F3.9mm~85.8mm)镜头,带10倍电子放大,直流12V驱动

7.万向云台

旋转角度:水平0°~350°,垂直+10°~-60°;旋转速度:水平≥6.2°/s,垂直≥4.3°/s;最大扭矩:水平18.8kg.cn,垂直26.8kg.cm

8.解码器

RS485通讯,支持Pelcon-P、Pelcon-D等协议;支持左/右/上/下/光圈/变焦/聚焦控制;设有保护电路,具有特殊防雷功能,提供摄像机电压DC12V,云台控制电压AC24V或AC220V。

9.云镜控制器

支持单路云台手动/自动控制;控制范围:左/右/上/下/光圈/变焦/聚焦

10.嵌入式硬盘录像机

4路BNC视频输入;1路BNC视频输出;支持定时录像、手动录像、移动检测录像、报警录像和移动侦测录像&报警录像;提供硬盘录像资料的备份与剪辑,支持U盘、USB CDRW 备份设备;支持监视器或VGA输出连接;预览时显示模式4路切换;支持图像局部遮盖;支持图像局部(或全部)遮挡报警处理;支持 2 路回放;支持快放、慢放、单帧等回放模式,按录像类型、按时间进行检索;支持OSD叠加、通道名叠加;本地录像状态显示;本地报警(包括异常事件、移动侦测)联动,报警时间表(布防/撤防)、报警联动类型;遥控支持;支持操作员用户权限的定制,除1个管理员外,通过“定制权限”可设置多个操作员,增加了对操作员安全管理的灵活性;云台的左/右/上/下/手动/自动控制;镜头的光圈/变焦/聚焦控制;灯光和雨刷的控制

11.监视器

彩色显像管;420线以上清晰度;2路BNC视频输入;2路BNC视频输出;2路BNC音频输入;2路BNC音频输出;制式:PAL/NTSC自动转换

3.实训项目

1、设备认识实训

2、镜头的安装及调试

3、系统结构与布线

4、数字硬盘录像机的设置及操作

5、监视器的接线、设置及操作

6、万向云台、解码器和云镜控制器的接线和操作

7、拾音器、防盗探测器、声光报警器的安装及调试

8、监控系统与报警系统的联动控制

9、BNC接头制作

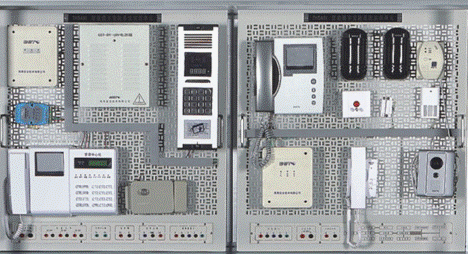

(3)门禁控制及室内安防系统

TRY-NLY02型 楼宇智能化实训设备



一、系统概述

该系统利用了计算机技术、网络技术、综合布线技术,将对讲、门禁有机的结合在一起,在统一布局的基础上,将各功能模块分立化。系统结构性强,各功能模块拆卸方便,安装灵活,可形象灵活地模拟楼宇对讲、门禁系统的操作演示、系统设置、线路设计等实训及实验内容。系统采用可视对讲与非可视对讲混装的多样化方式,可实现:呼叫、对讲、监视、密码开锁、刷卡开锁、家居报警、报警时间显示、刷卡信息、报警信息自动存储等功能,多台设备之间还可以实现联网管理。通过该系统的操作学习能让教学研究人员全面认识、掌握对讲门禁系统的各种应用模式,同时也为培养学生技能、研究对讲、门禁工程应用提供了良好的教学平台。

实训内容的安排上以培养学生的工程概念和实际动手操作能力为重点,实训内容主要分两大类:

1.各功能器件的原理认识、工程安装、实际操作(安装、调试)类实训;

2.对讲门禁系统检修、调试、设计类实训。

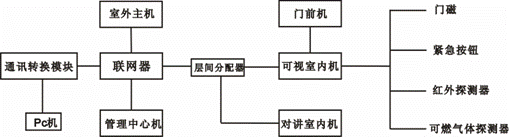

二、系统结构框图

TRY-NLY02型 楼宇智能化实训设备
三、产品特点

1.实现了计算机技术、网络技术、对讲与门禁的有机结合

2.系统开放,接线灵活

3.具有上位机管理软件,可以监控实时信息。

四、系统技术指标

1.输入电源:AC220V±15%,50HZ

2.环境温度:-20℃~+45℃

3.装置容量:<1kVA

4.安全保护:具有漏电自动保护装置

五、主要配置与参数

主要配置



序号

产品名称

规格型号

品牌

数量

单位

备注

1

室外主机

GST-DJ6106I

海湾

1



2

联网器

GST-DJ6327B

海湾

1



3

可视室内分机

GST-DJ6825

海湾

1



4

对讲室内分机

GST-DJ6209

海湾

1



5

门前机

GST-DJ6508

海湾

1



6

电源箱

GST-DY-18V2A

海湾

1



7

开关电源

HS-60-12

海湾

1



8

管理中心机

GST-DJ6406

海湾

1



9

层间分配器

GST-DJ6315B

海湾

1



10

通讯转换模块

K-7110(12V)

海湾

1



11

管理软件

GST-DJ6000

海湾

1



12

可燃气体探测器

LH-88(II)

国产

1



13

红外探测器



国产

1



14

门磁



国产

1



15

紧急按钮



国产

1



16

非接触式卡

FRID02A



5



17

电控锁





1





主要配置参数

1.单元门口主机

(1)可实现对单元楼门口的管理,容量250户,可扩展,带夜光。

(2)具有密码开锁,ID卡开锁,与管理中心机视频通话等功能

(3)ID卡感应距离:<10cm。

(4)密码保护功能。当使用者使用密码开门,三次尝试不对时,呼叫管理中心。

(5)带IC卡单元门口主机支持住户卡、巡更卡、管理员卡的分类注册,可执行刷卡开门和刷卡巡更的操作,最多可以管理900张卡片。

2.管理中心机

(1)可实现对小区内单元门口主机的管理,具有视频监控功能。

(2)具有远程开锁功能,可以打开指定单元门口的电控锁。

(6)具有安防功能,可以指示和查询用户报警。

(7)采用CAN总线技术联网,系统稳定,性价比高。

3.用户分机

用户分机有非可视用户分机和可视用户分机两种类型,非可视用户分机具有与单元门口主机通话功能,可视用户分机具有与单元门口主机通话和视频两种功能,同时具有四防区安防报警功能。

4.安防探测器

具有四类安防探测器:红外、门磁、可燃气体探测器、紧急按钮。

5.监控软件

配备管理软件,可以实现对单元门口刷卡信息等信息的监控。

六、实验内容

1、 按线路图连线

2、对讲门禁系统使用情形模拟

3、可视室内机的安装连接与使用

4、门前机的安装连接与使用

5、对讲室内机的安装连接与使用

6、室外主机的安装连接与使用

7、管理中心机的安装连接与使用

8、上位机软件的安装与使用

9、门禁系统操作实训

10、室内安防实训

11、设计一个应用系统

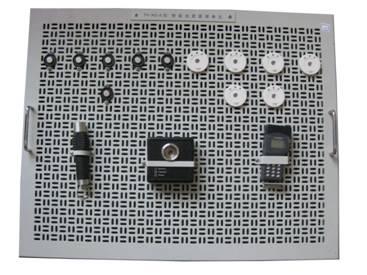

(4)巡更系统

TRY-NLY02型 楼宇智能化实训设备



一、系统概述

巡逻巡检管理就是各企业规定其工作人员对他所管辖的区域或区域的设备设施、生产流程等工作进行定期的、定点的、及时的监测、检查、维护;或包围、安保人员在物业管理、宾馆酒店、写字楼、仓库、厂区、医院等场所进行定期的安全巡视巡逻。现在许多单位的巡逻巡检管理工作仍采用在巡逻巡检点的记录薄上签到、打卡(故障率较高,需耗材)、翻牌等方法;这种做法既难核准时间,又难避免一次预先多签或存侥幸心理不到岗等诸多弊端。

本系统是按照当前职业院校楼宇自动化专业的实训课程内容而精心设计的一套实训系统,其中包括两种典型的巡更方式,接触式巡更与非接触式巡更,学生可以了解巡更系统的组成并进行相应的软件与硬件操作。

二、技术指标

(1)输入电源:单相三线(AC 220V±10% 50Hz)

(2)工作环境:温度-10℃—+40℃ 相对湿度<85% 海拔<4000m

(3)装置容量:<1.2kVA

三、系统配置



序号

名称

型号与规格

数 量

备注

1

接触式巡更

2

巡更巡检器

L-7000EF

1台



3

通讯线

L-7000EF-

1台



4

充电器

L-7000EF

1台



5

信息钮

ID-EM

10个



6

软件

L-7.1

1套



7

非接触式巡更

8

巡更巡检器

L-2000K

1台



9

通讯座

L-2000PT

1台



10

信息钮

1990A

15个



11

地点托



12个



12

人员托



3个



13

软件

L-A1.0

1套



14

信号接口板



1块





1.通讯座

尺寸: 102×102×46mm 重量: 380g 材料:合金

电源: 5v50hz 操作温度:-40-+80℃

功能: 与计算机通过RS232进行串口通讯,在9600波特率的传送下,用5V直流电源供电。数据通讯座设工作指示灯,插孔与识读器接触十分可靠,起到稳定快速传输巡检数据的作用

2.TM巡更点

尺寸: 16.3×5.6mm 重量: 1.6g 材料: 不锈钢

操作温度:-40-+80℃

1990A-美国原装TM钮,是巡检系统的基础,将高性能集成电路芯片封装在不锈钢内,具有防水防震.坚固耐用等功能,并内置不可修改的全球唯一的ID码。用于放置在必须巡检的地点或设备上,也可做人员识别身份钮或事件钮。

3.接触式采集器

尺寸: 135×28×28mm重量: 250 g材料:不锈纲

电源: 3V操作温度:-40-+80℃ 存储量:4094条

功能:依据人体工程设计,不锈钢外壳,防碰撞、抗摔击,256K的内存容量,一次的存储容量可达4094条。独有的低电压设计,由3V的锂电支持,20毫安的工作电流,单组电池能连续读取100万次,0.01/秒的识读速度,具有掉电不丢数据.防重复识读.声光提示等功能,克服了静电造成的副作用。

4.ID巡更点

工程塑料封装存储芯片,具有防水防震.坚固耐用等功能,并内置不可修改的ID码。可隐蔽安装.

5.非接触式采集器

尺寸: 148×40×20mm

重量: 200g材料:合金

电源: 2节3V 锂锰串联防爆电池组存储量:4094条或10000条可选.

操作温度:-20-+50℃

功能: L-3000EF+是 L-3000EF扩展产品,应用背光处理技术,由双锂电支持,60毫安的工作电流下,可连续读取100万次以上。

四、实训项目

1、系统软件操作

2、系统设备认识及框图

3、接触式巡更系统操作实训

4、非接触式巡更系统操作实训

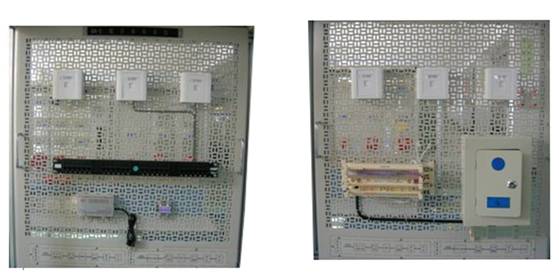

(5)综合布线系统

TRY-NLY02型 楼宇智能化实训设备



一、系统概述

该系统可划分为工作区子系统、水平布线子系统、垂直干线子系统、楼层设备间子系统和管理子系统等各个综合布线子系统,并通过计算机网络实现与外部的信息交换,能满足“智能建筑”、“建筑电气”、“楼宇自动化” 等专业的实训教学要求。

二、系统特点

(1)系统中所采用的部件均是实际工程中比较著名的品牌,有很大的实用性和通用性

(2)系统能够进行设备的安装、常用线缆的布线操作以及系统组建

(3)系统配备了常用的布线工具及检测设备,可通过实际操作,加深学生对布线工具及检测设备的认识与使用

(4)系统结合综合布线的新知识和实际经验,根据综合布线新设备的功能和特点,编写了典型的综合布线实训内容

三、技术指标

(1)工作电源:单相三线AC220V±10%50Hz

(2)工作环境:环境温度范围为-20℃~+45℃相对湿度<85%(25℃)海拔<4000m

(3)整机容量: <0.5kVA

四、系统组成

该系统采用网孔板的结构,可自行设计布线系统,进行设备的安装、接线等实训操作;整个系统可按子系统分为:工作区子系统、水平干线子系统、管理间子系统、垂直干线子系统、设备间子系统。

(1)工作区子系统:语音插座、数据插座

(2)水平干线子系统:超五类UTP双绞线(四对非屏蔽双绞线)、75欧姆同轴电缆、电话线

(3)管理间子系统:IP宽带网楼层分线盒、视频信号分配器、电话楼层分线盒

(4)垂直干线子系统:超五类UTP双绞线(四对非屏蔽双绞线)、75欧姆同轴电缆、大对数线缆、电话线

(5)设备间子系统:110大对数电话配线架、超5类25对数据接线模板、RJ-45插头、视频信号放大器、总电源开关

(6)布线工具及设备:网络钳、110卡线钳、电脑线缆导通测试仪

(7)系统配置



序号

名称

型号

单位

数量

品牌/厂商

1

视频放大器



1



2

视频分配器



1



3

电话楼层配线箱

XFO-168

1



4

110 100对电话配线架



1

金浪

5

24口数据配线架

KN-515 24口

1

金浪

6

RJ11插座



3



7

RJ45插座



3



8

单口面板

AVAYA

6



9

主干线缆

10对电缆

1



10

RJ11、RJ45二合一压线钳



1



11

打线钳



1



12

网络测试仪



1





五、实训项目

(1) 压线钳的使用

(2) 导通测试仪的使用

(3) RJ45插头的跳线制作与测试

(4) 卡线式模块的卡线与安装

(5) 面板(信息插座)的安装

(6) 110配线架的安装与线缆卡接

(7) 信息点的导通测试、寻测与编号

(8) 双绞线的制作和连接实训

(9) 工作区子系统的认识及组建

(10)水平布线子系统的认识及组建

(11)管理子系统的认识及组建

(12)垂直干线子系统的认识及组建

(13)配线架的打线实训

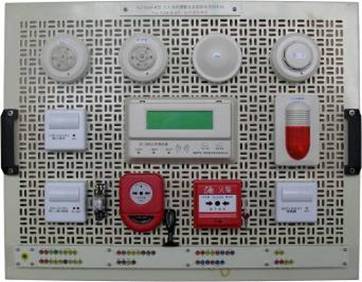

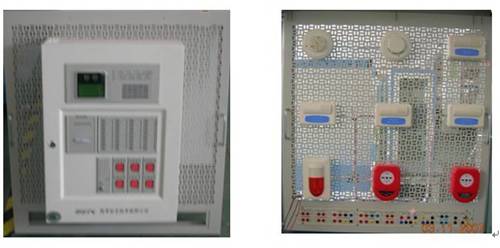

(6)消防报警及联动系统

TRY-NLY02型 楼宇智能化实训设备



一、系统概述

火灾自动报警控制系统在智能建筑中通常被作为智能建筑三大体系中的BAS(建筑设备管理系统)的一个独立子系统。

该系统控制部分全部采用实物,控制对象采用简单模型,能进行各种模拟火灾和报警联动操作演示、系统的设置、联动编程、线路设计、联网等实训和实训,整个系统的运作既能通过建筑物中智能系统的综合网络结构来实现,也可以在完全摆脱其它系统网络的情况下独立工作。

二、产品特点

(1)系统设计开放灵活,学生可以自行设计消防报警系统及联动系统

(2)采用市场占有率高、国内外知名的品牌产品,具有很高的实用性与通用性

(3)系统采用消防系统比较流行的总线结构

(4)实训装置的设备采用模块式,消防报警联动系统结构清晰

三、技术指标

(1)工作电源:单相三线AC220V±10%50Hz

(2)工作环境:环境温度范围为-10℃~+40℃相对湿度<85%(25℃)海拔<4000m

(3)整机容量:<1.0kVA

(4)安全保护:具有漏电自动保护装置

四、主要配置



序号

名称

型号与规格

数 量

备注

1

火灾报警控制器

JB-QG-GST200/16

1



2

总线隔离器

LD-8313

1



3

智能光电感烟探测器

JTY-GD-G3

1



4

智能电子差定温感温探测器

JTW-ZCD-G3N

1



5

探测器通用底座

DZ-02

2



6

火警声光警报器

HX-100B

1



7

编码单输入模块

LD-8300

1



8

编码手动报警按钮(带电话插孔)

J-SAP-8402

1



9

编码单输入/单输出模块

LD-8301

1



10

编码消火栓报警按钮

LD-8403

1



11

可燃气体探测器

GST-BY002M

1



12

切换模块

GST-LD-8302C

1



13

编码器

GST-BMQ-2

1





1.火灾报警控制器

汉字液晶显示,配备打印机,配备备电;总线制结构,报警、地址总数为16点;可外接64台火灾显示盘;配置联网接口卡,可对32台火灾报警控制器进行环形联网;32个可编程手动操作总线制控制点;6路多线制控制点可直接输出控制,手/自动操作方式,断、短路报警功能(报警信息分窗口显示,指示清晰;配置专用火灾监控软件,现场调试可在控制器本机完成也可通过PC机专用软件完成,快速便捷,通过专用RS232、RS485接口卡可以连接计算机系统,可连接火灾显示盘、接入控制网络等。

2.火灾报警探测器

火灾控制探测主要配有可燃气体探测器、差定温感温探测器、光电感烟探测器。

3.总线隔离器

自恢复,保护和隔离信号二总线。

4.电子编码器

对各类探测器和现场模块进行电子编码。

5.单输入模块

电子编码,可接设备常开或常闭输入信号。

6.单输入/单输出模块

电子编码,控制并返回信号。

7.编码手动火灾报警按钮

电子编码。

8.编码消火栓报警按钮

电子编码,直接启泵无源触点,有源回答指示灯信号。

9.火灾声光警报器

电子编码。

五、实训项目

(1)系统设备认识及接线操作

(2) 报警控制器、总线隔离器、的安装与连接

(3)各种火灾探测器的安装与连接

(4)智能输入、输出模块、声光报警器、报警按钮的安装与连接

(5)元件地址编码设置

(6) 系统的管理操作

(7)系统的数据查询操作

(8)设备启停操作

(9)单点操作

(10)联动编程

(11)线路故障的判断与处理

(12)程序设置错误的判断与纠正

(13)设计并安装一个简易应用系统





(7)智能供配电照明系统

TRY-NLY02型 楼宇智能化实训设备



一、概述

该系统配合智能建筑楼宇供配电系统有关课程,进行有关供配电低压部分的教学实训,可以模拟智能楼宇中的照明供电控制系统。让学生了解楼宇中配电系统的基本结构,熟悉供配电监控系统,掌握供配电系统在楼宇自动化系统中的应用,可用于学习普通照明电路的安装调试、认识智能楼宇整体控制构架、了解LON现场总线采集控制系统结构,掌握力控组态软件的应用、智能照明控制方案的实现等。

该系统能满足“智能建筑”、“建筑电气”、“楼宇自动化”等专业的实训教学要求,适用于各类职业教育培训机构的教学。

二、系统组成及特点

系统由基于LON Talk协议的采集控制器组成网络,整个系统由LonWks网络适配器、LonWks采集控制器、模拟照明配电盘、模拟照明灯具、能源计量电度表、电压电流传感器、计算机以及力控组态软件等组成。其主要设备包含:实训平台、LON网络适配器、LON数据采集控制器、模拟照明配电盘(含指针表计、控制开关)、电压传感器、电流传感器、能量计量电度表(单相、三相)、模拟照明灯具、空气开关、接触器、照明控制开关、力控组态软件等。

该系统具有以下特点:

(1)供配电系统和照明系统可实现实时调度运行

(2)采用DDC采集控制模块实现对电力系统中各类数据的采集与控制

(3)采用先进LonWks总线通信协议组网

(4)配备上位机监控系统,可实时监控供配电网络结构,分析和打印各类电量数据,还可监控照明系统,控制照明线路

(5)实训装置的设备采用模块式,方便学生了解现场设备

三、技术指标

(1)工作电源:三相四线AC380V±10%50Hz

(2)工作环境:环境温度范围为-10℃~+40℃相对湿度<85%(25℃)海拔<4000m

(3)整机容量:<5.0kVA

(4)安全保护:具有漏电保护

四、系统配置



NO

器材名称

型号

品牌/厂家

数 量

1

照明配电箱





1

2

单联开关

A86K11-10BN

鸿雁电器

1

3

双联开关

A86K22-10BN



1

4

触摸延时开关

A86KTCY100N



1

5

人体感应延时开关

A86KHY100N



民扬

民扬

深圳圣斯尔

1

6

大翘板双路开关

A86K12-10BN

1

7

声光控延时开关

A86KSGY100N

1

8

空气开关

DZ47LE-63 4P/C10

1

9

漏电保护器

DZ47LE-63 2P/C10

1

10

电流变送器

CE-IJ31-34BS3-0.5/0~5A

1

11

电压变送器

CE-VJ41-34MS3-0.5/0~250V

深圳圣斯尔

1

12

三相四线电度表

DT862a

西子

1

13

单相电度表

DD862a

西子

1

14

DDC通用控制模块

HW-BA5202

青岛海湾

1

15

镇流器

HLDGZHE-M13W



1

16

日光灯管

10W



1

17

开关盒

86×86×40(86SM40)

鸿雁电器

5

18

节能灯(螺口)

220V/5W



1

19

磨砂白炽灯泡

220V/25W

佛山

1

20

彩色白炽灯

220V/25W黄色

佛山

1

21



220V/25W绿色

佛山

1

22



220V/25W红色

佛山

1

23

LON网卡

组态软件

实验导线及配件

PCLTA-20 LonWks

上海船舶运输科学研究所

1

24

768点通用版

北京三维力控教育版

1



五、实训项目

1常用电工工具的认识使用实训

2普通照明设备及控制电路安装与调试

3智能电压传感器的认识与应用

4智能电流传感器的认识与应用

5单相电度表的安装与接线实训

6三相电度表的安装与接线实训

7LonWks网络拓扑认识与应用

8LON智能控制器认识与应用

9LON现场总线的搭建实训

10智能供配电照明上位机监控软件应用实训

(8)火灾自动报警及消防联动控制系统

一、系统概述

本设备是根据目前智能楼宇自动化专业的内容精心设计的综合实训系统,结合当前火灾自动报警及消防联动控制系统的根本技术要点,采用市场主流火灾自动报警及消防联动控制全套设备,根据实训内容的灵活配置,实现了中心主机、探测报警、广播电话及联动控制中各类消防设备与器件的联系,系统稳定可靠,结构合理清晰,可为示教及实训创造更多有利条件。

系统通过各种常用火灾探测器(感温型和感烟型)的参数变化来进行火灾自动报警,并实现相关的联动模拟控制(消防水泵控制箱、消防水泵、排烟阀、270℃防火阀和排烟风机)。系统采用总线结构,采用带联动功能的火灾自动报警控制器,配套消防电话系统及消防广播系统,可进行消防报警及联动模拟、消防事故广播、消防电话、地址编码、编程设定等实训项目。

二、包含模块





TRY-NLY02型 楼宇智能化实训设备http://www.bjlg.com/uploads/allimg/121215/2_121215212046_1.jpg

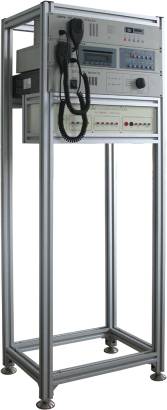

 中心主机

TRY-NLY02型 楼宇智能化实训设备
探测报警模块

TRY-NLY02型 楼宇智能化实训设备

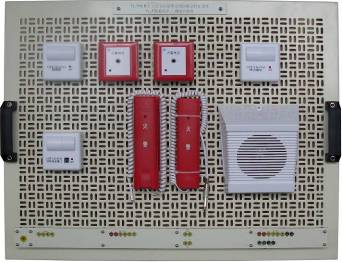

广播电话模块

TRY-NLY02型 楼宇智能化实训设备

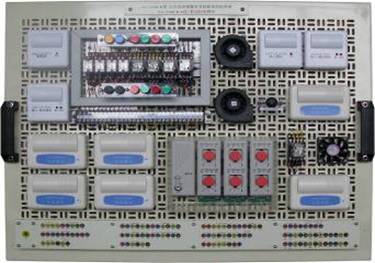

联动控制模块


3、主体配置

(1)中心主机



序号

名称

数量

单位

1

设备支架

1

2

安全插拔孔面板

1

3

火灾报警控制器(联动型)

1

4

电子编码器

1

5

CRT接口卡

1

6

火灾报警监控软件

1

7

通信电缆

1

8

电话主机

1

9

广播功率放大器

1

10

CD录放盘

1

11

安全插拔线

1



 (2)探测报警



序号

名称

数量

单位

1

标准网孔板

1

2

安全插拔孔面板

1

3

总线隔离器

1

4

火灾显示盘

1

5

非编码探测器输入模块

1

6

非编码点型感温探测器

2

7

终端器

1

8

点型光电感烟探测器

1

9

手动报警按钮

1

10

消火栓按钮

1

11

输入/输出模块

1

12

排烟阀模拟(继电器)

1

13

声光警报器

1

14

安全插拔线

1



 (3)广播电话



序号

名称

数量

单位

1

标准网孔板

1

2

安全插拔孔面板

1

3

总线隔离器

1

4

消防电话专用模块

1

5

消防电话插座

1

6

固定式消防电话分机

1

7

手提式消防电话分机

1

8

消防广播模块

1

9

壁挂式紧急广播音箱

1

10

安全插拔线

1



 (4)联动控制



序号

名称

数量

单位

1

标准网孔板

1

2

安全插拔孔面板

1

3

总线隔离器

1

4

切换模块

5

5

输入/输出模块

2

6

排烟风机模拟(风机)

1

7

排烟风机接触器模拟(继电器)

1

8

信号输入模块

1

9

270℃防火阀模拟(继电器)

1

10

消防水泵控制箱模拟(指示灯、继电器、开关等)

1

11

消防水泵模拟(风机)

2

12

安全插拔线

1



4、功能特性

(1)火灾报警控制器(联动型):汉字液晶显示,配备打印机,配备备电;总线制结构,报警、地址总数为64点;可外接64台火灾显示盘;配置联网接口卡,可对32台火灾报警控制器进行环形联网;32个可编程手动操作总线制控制点;6 路多线制控制点,手/自动方式,断、短路报警功能;配置专用火灾监控软件,通过专用RS232接口卡可以连接计算机系统

(2)RS232接口卡:实现主机与计算机的通信连接

(3)火灾自动报警监控管理软件:实现对主机的统一编程及监控

(4)总线隔离器:自恢复,保护和隔离信号二总线

(5)电子编码器:对各类探测器和现场模块进行电子编码

(6)火灾显示盘:汉字液晶显示,滚动式同屏显示4条报警信息

(7)非编码探测器输入模块:与电流型输出型非编码探测器组成探测系统

(8)终端器:与编址接口模块配合使用,连接于回路的最末端

(9)点型光电感烟探测器:编码型

(10)点型感温探测器:非编码型

(11)输入模块:电子编码,可接设备常开或常闭输入信号

(12)输入/输出模块:电子编码,控制并返回信号

(13)手动火灾报警按钮:电子编码

(14)消火栓按钮:电子编码,直接启泵有源触点,无源回答指示灯信号

(15)火灾声光警报器:电子编码

(16)广播功率放大器:150W,双路

(17)消防广播模块:电子编码,用于正常广播和消防广播切换

(18)消防广播音箱:3W

(19)总线制消防电话主机:电子录音

(20)消防电话模块:电子编码

(21)总线制消防固定/移动电话分机:接听型

(22)消防电话插座:编码

(23, )其, , 它模拟设备:消防水泵控制箱(继电器)、消防水泵(涡轮风机)、排烟风机(普通风机)、排烟阀(继电器)、270℃防火阀(开关)

5、实训项目

(1)各类控制器、火灾报警探测器和模块的结构、原理、接线、调试和应用

(2)火灾报警控制器的接线、操作和编程

(3)火灾显示盘的接线和操作

(4)电子编码的设计和操作

(5)手/自动联动控制

(6)消防广播系统、消防电话系统和联动控制系统的接线、操作和事故演习

(7)火灾自动报警及消防联动控制系统的设计、接线、编程、调试和事故演习

(8)火灾自动报警监控管理软件的编程及操作

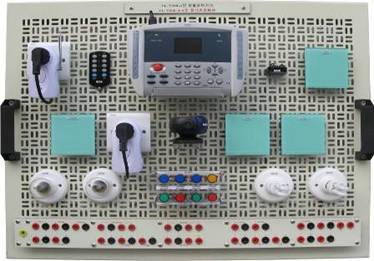

(9)智能家居系统

TRY-NLY02型 楼宇智能化实训设备

1、系统概述

随着人民生活水平的不断提高,人们对居住的环境提出了越来越高的要求。智能家居控制和管理平台,有效地实现了家居安防、对讲门禁、室内网络布线、远程监控、家电控制、灯光控制、自动报警拨号、室内背景音乐、语音发布等功能。

“智能家居系统(PLCBUS)”是根据目前智能楼宇自动化专业的实践内容精心设计的综合实践系统,结合当前智能家居发展的现状,全面实现了智能家居控制系统功能。系统稳定可靠,结构合理清晰,可为实践提供更多有利条件。

TRY-NLY02型 楼宇智能化实训设备
2、实践项目

1)独立模块的独立认识、接线和控制

2)灯光亮度按时按需自动调整控制,手动控制,情景编程

3)窗户分时自动控制,手动控制

4)红外转发手/自动控制

5)电器电源通断手/自动、按时和间接控制

6)系统整合的接线、设置、操作和演习

7)软件。。。。。。

◆相关楼宇建筑实训考核装置:
TRY-NLY01型 楼宇智能化工程实训系统
TRY-NLY02型 楼宇智能化实训设备
TRY-NLY03型 建筑电气与智能化楼宇模拟实训设备
TRY-NLY04型 楼宇智能安防布线实训系统
TRY系列 智能建筑实验实训装置
TRY-X型 消防报警联动监控计算机中心
TRY-X01型 自动消防报警联动系统实验实训装置
TRY-X01A型 消防报警联动实训模块
TRY-X02型 消防广播电话系统实验实训装置
TRY-X03型 自动喷水灭火系统实验实训装置
TRY-A型 安防接警中心
TRY-A01型 防盗报警系统实验实训装置
TRY-A01A型 防盗报警系统实训模块
TRY-2A型 远程监控中心
TRY-A02型 安保监控系统实验实训装置
TRY-A02A型 数字监控系统实训模块
TRY-A03型 网络型防盗报警实验实训装置
TRY-A04型 闭路电视监控及周边防范系统实验装置
TRY-A05型 模拟监控系统实验实训装置
TRY-A05A型 模拟监控系统实训模块
TRY-L型 楼宇自控中央计算机管理中心
TRY-L01型 楼宇空调监控系统实验实训装置
TRY-L01A型 楼宇空调监控系统实训模块
TRY-L02型 楼宇给排水监控系统实验实训装置
TRY-L02A型 楼宇给排水监控系统实训模块
TRY-L03型 楼宇暖通监控系统实验实训装置
TRY-L03A型 楼宇暖通监控系统实训模块
TRY-L04型 楼宇照明监控系统实验实训装置
TRY-L04A型 楼宇照明监控系统实训模块
TRY-L05型 楼宇供配电监控系统实验实训装置
TRY-L05A型 楼宇供配电监控系统实训模块
TRY-L06型 楼宇电梯监控系统实验实训装置
TRY-L06A型 楼宇电梯监控系统实训模块
TRY-L07型 楼宇冷冻监控系统实验实训装置
TRY-L07A型 楼宇冷冻监控系统实训模块
TRY-Y01型 门禁管理及考勤系统实验实训装置
TRY-Y01A型 指纹门禁考勤消费系统实训模块
TRY-Y02型 楼宇对讲及门禁系统实验实训装置
TRY-Y02A型 楼宇对讲系统实训模块
TRY-Y03型 停车场计费管理系统实验实训装置
TRY-Y03A型 停车场计费管理系统实训模块
TRY-Y04型 IC卡及远程抄表系统实验实训装置
TRY-Y04A型 IC卡预付费系统实训模块
TRY-Y05型 在线及离线巡更系统实验实训装置
TRY-Y06型 智能一卡通系统实验实训装置
TRY-Y06A型 智能一卡通系统实训模块
TRY-B01型 室内水平工作区系统实验实训装置
TRY-B01A型 综合布线系统实训模块
TRY-B02型 弱电井中垂直工作区系统实验实训装置
TRY-B02A型 弱电井系统实训模块
TRY-B03型 建筑群设备间光纤传输系统实验实训装置
TRY-B03A型 光纤传输系统实训模块
TRY-B04型 综合布线与计算机网络系统实验实训装置
TRY-B04A型 计算机网络系统实训模块
TRY-T01型 自动电话交换机系统实验实训装置
TRY-T01A型 电话交换机实训模块
TRY-T02型 有线电视系统实验实训装置
TRY-T02A型 有线电视传输实训模块
TRY-T03型 远程视频会议系统实验实训装置
TRY-T03A型 远程视频会议系统实训模块
TRY-T04型 卫星电视系统实验实训装置
TRY-T04A型 卫星电视系统实训模块
TRY-Z01型 终端式智能家居系统实验实训装置
TRY-Z01A型 终端式智能家居系统实训模块
TRY-DT4F型 透明仿真教学电梯模型
TRY-DT6FS型 双联六层透明仿真教学电梯模型
TRY-DT6FQ型 群控六层透明仿真教学电梯模型
TRY-DT6F型 六层透明仿真教学电梯模型
TRY-DT7F型 教学实训组合电梯模型
TRY-DT6FSX型 双联六层透明电梯实训模型
TRY-DT4FZ型 透明仿真教学电梯
TRY-DT01CZ型 电梯安装与拆装调试考核实训室设备
TRY-DT01XL型 电梯控制线路实训考核设备
TRY-DT402型 透明仿真模拟电梯
TRY-DT6JS型 智能网络型群梯控制实训考核设备(技师型)
楼宇实训装置
智能化楼宇实训装置
楼宇模拟实训设备
智能建筑实训设备
楼宇自控实验实训装置
楼宇实验系统
楼宇实验实训装置
楼宇智能系统实验模块
楼宇实训设备
智能楼宇技能考核装置
楼宇考核设备
楼宇实训考核系统
透明电梯教学模型
电梯实训考核设备
透明仿真模拟电梯
电梯实训考核装置
四层仿真电梯模型
六层电梯模型

智能楼宇实验实训设备相关产品:
TRY- D5 楼宇供配电及照明系统综合实训装置

  • • TRY-DTZ实训组合电梯模型,仿真电梯模型
  • • 透明仿真教学电梯,客梯教学模型
  • • TRYDT-1900型客货两用透明仿真教学电梯
  • • TRYDT-3100六层透明仿真双联教学电梯模型
  • • TRYDT-2100型四层实物电梯实训考核设备
  • • RY-Z1终端式智能家居系统实验实训装置
  • • RY-Y7智能一卡通系统实验实训装置
  • • RY-Y5在线及离线巡更系统实验实训装置
  • • RY-Y4型 IC卡及远程抄表系统实验实训装置
  • • RY-Y3停车场计费管理系统实验实训装置
  • • RY-Y2楼宇对讲及门禁系统实验实训装置
  • • RY-Y1门禁管理及考勤系统实验实训装置
  • • RY-L7 楼宇冷冻监控系统实验实训装置
  • • RY-L6楼宇电梯监控系统实验实训装置
  • • RY-L5楼宇供配电监控系统实验实训装置
  • • RY-L4楼宇照明监控系统实验实训装置
  • • RY-L3楼宇暖通监控系统实验实训装置
  • • RY-L2楼宇给排水监控系统实验实训装置
  • • RY-L1楼宇空调监控系统实验实训装置
  • • RYL楼宇自动监控实验实训装置系列
  • • RY-A4闭路电视监控及周边防范系统实验实训装置
  • • RY-A3网络型防盗报警实验实训装置
  • 友情提示:
    您只要致电: 021-63811399  (0)13671557885
    就可以了解到更多符合您要求的智能一卡通实训装置,楼宇智能化实训设备,智能楼宇实验实训设备相关产品!
    分享到:

    联系热线




      销售QQ:853786677

      技术QQ:188159587

      手机:13671557885

      电话:021-63811399
