YL-908型楼宇消防实训系统设备

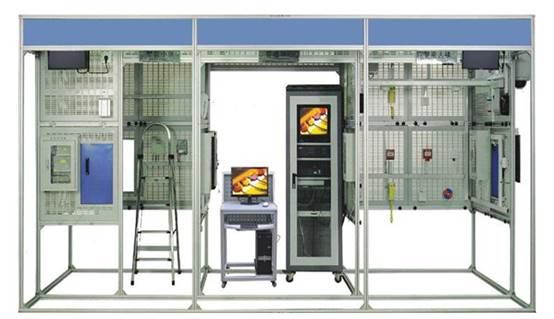

楼宇消防实训系统设备

1、主体功能

结合当前防盗报警技术的实际情况,全面实现各类防盗探测器的系统布防撤防功能。系统稳定可靠,结构合理清晰,可为实践提供更多有利条件。

楼宇消防实训系统设备

设备主体配置

序号

名称

功能特性  规格 参数  牌子

数量

单位

1

8防区主机

8个可编程用户码、8个可变用户码;8个可编程盗警防区,可分成独立的两个分区区域;发送双报告;通讯布/撤防序列;自动布防、自动撤防;键盘胁持警、紧急警、火警、救护警和拒绝访问报警;周界和正常布防系统;可编程上 /下载;电池电能测试;进/出延迟提示;远程布防;交流电中断和系统故障指示灯;监测警报器输出;闪灯输出;继电器输出;独立的火警音;防区锁定;探测器自检;日间报警;事件记录回查

1

2

控制键盘

用户与报警系统间的通讯界面。用户可通过键盘发布指令;键盘则在用户的整个操作过程中提供可视显示和有声提示。带标有数字的防区指示灯,用于显示各个防区的状态

1

3

分区主键盘

除了完成控制键盘功能外,还可以对主机进行分区管理,而且使用同一个键盘来分别操作两个分区区域

1

4

分区子键盘

对自身所在分区区域单独进行操作

2

5

被动红外幕帘探测器

DS920I_BOSCH

1

6

被动红外微波探测器

DS835IT_BOSCH

1

7

主动红外对射探测器

DS422I-CHI_BOSCH

1

8

光电感烟探测器

LH-94II

1

9

门磁开关

与透明有机玻璃模板结合组成模型

1

10

紧急求助开关

配备复位钥匙各1把  HO-01B

1

11

钥匙开关

配备复位钥匙各1把   Φ12

1

12

喇叭

ESE-626

1

13

闪灯

HC-05

1

3、实践项目

1)         各类常用器件的认识、对比、接线和调试

2)         防盗报警系统的设计、布线、编程、操作和演习

3)         控制键盘编程和操作

4)         分区键盘编程、分区和操作

5)         手/自动周界和正常布/撤防

6)         手/自动日/夜间布/撤防

7)         防区手/自动旁路和锁定

8)         各类防区功能和输出特性演习

消防报价报警联动模块

9)

10)

11)     (1)系统实训功能:

12)     此系统能进行各种模拟火灾和报警联动操作演示、前端设备的地址编码设置、系统管理、数据查询、设备启停、单点操作、联动编程、线路设计与连接、故障设置、判断及排除等实验和实训。并可与消防系列中其它设备联网进行各种综合实训。

13)     (2)配置清单

序号

设备名称

设备型号

单位

数量

1

火灾报警控制器

GST-200

1

2

点型感烟火灾探测器

G3

1

3

点型感温火灾探测器

G3N

1

4

探测器通用底座

DZ-02

2

5

手动报警按钮

GST-9122

1

6

消火栓报价按钮



1

7

声光报警器



1

8

隔离模块



1

9

单输入模块



1

10

单输入输出模块



1

11

电子编码器



1

12

火灾显示盘

ZF-101

1

14)     (3)可以做的实训项目

实训项目一:系统主机编程设计设置操作

实训项目二:前端元器件地址编码设置

实训项目三:系统的管理操作

实训项目四:系统的数据查询打印操作

实训项目五:设备启停操作

实训项目六:单点操作

实训项目七:联动编程

喷淋灭火系统实训装置

一、系统概述

 “喷淋灭火系统实训装置”依据《自动喷水灭火系统设计规范》相关标准设计,该系统具有喷水灭火系统典型结构,能够完成火灾探测,火灾报警,现场灭火等演示性实训项目,同时还能清楚的展示喷淋灭火系统的典型设备构成和系统工作原理,通过该装置的操作学习,学生可以对楼宇中喷水灭火系统的结构有一个全面的了解,掌握建筑物内部主要灭火设备的应用,熟悉楼宇中湿式报警阀、水流指示器、压力开关等灭火设备的结构和原理,熟悉灭火系统的控制原理和工作过程。它适用于学习《建筑灭火系统》、《楼宇给排水系统》、《楼宇消防控制系统》等专业课的中职业院校的实训教学。

楼宇消防灭火实训系统设备

二、系统特点

1.具有试验性喷淋启动功能,当自动控制系统出现故障时,可手动启动喷淋泵

2.本身自带控制器,可实现本地控制,也可实现消防报警联动控制

3.模型框架和水箱等主要部件全部使用不锈钢器件,保证不生锈、不易老化

4.喷淋泵和气压罐等关键设备分别采用德国和瑞士进口设备,稳定型强

5.湿式报警阀、水流指示器、压力开关等设备全部通过国家强制性产品认证

三、技术参数

1.输入电源:三相四线~380V±10%  50Hz

2.环境温度:+4℃~+45℃

3.装置容量:<4kVA

4.外形尺寸:2200mm×750mm×1800mm

5.安全保护:具有漏电自动保护装置

四、实训项目

1.系统结构与设备认识

2.喷淋灭火系统仿真软件安装与使用

3.喷淋灭火系统伺应状态操作

4.喷淋灭火系统调试

5.火灾探测与火灾报警

6.喷淋灭火操作

7.喷淋灭火监控软件安装与使用

8.喷淋系统系统综合操作训练

9.喷淋灭火系统与消防报警系统联动(选做)

五、基本配置

1.豪华型电脑桌(铁质双层亚光密纹喷塑结构)

桌面为防火、防水、耐磨高密度板,结构坚固,造型美观;设有一个柜门,可用于放置工具、存放资料等,电脑桌还设有四个万向轮(带锁紧功能),便于移动和固定,有利于实训室布局。

2.灭火控制柜

(1)灭火控制器

灭火控制器使用单片机作为主控制器,实现对烟感探测器、水流指示器、信号碟阀、压力开关的状态检测,并在自动状态下实现对报警输出,声光报警和启动喷淋水泵。通过串口和软件可实现上位机监控功能,同时可实现本地控制和联动控制切换功能

(2)灭火控制柜

灭火控制柜由电源开关、电压源指示、状态指示灯(烟感探测器、水流指示器、信号碟阀、压力开关)、声光报警器、手动控制装置等部分组成,可以完成喷淋灭火系统的电源控制、状态指示、火灾报警、自动灭火、手动灭火控制等功能,同时具有联动控制接口,可以接受其它消防报警系统的联动控制信号(如THPXB-1型消防自动报警系统实训装置)。

3.喷淋灭火系统模型

模型框架和水箱等主要部件全部使用不锈钢器件,保证不生锈、不易老化,可以模拟两层大楼喷淋灭火系统;模型系统主要由喷淋水泵、气压罐、湿式报警阀、水力警铃、延时器、压力开关、水流指示器、封闭式喷头、试验阀、火灾探测器、火灾报警器等典型喷水灭火设备构成,能生动模拟大楼内水灭火系统的典型结构。

喷淋水泵:数量1台   功率 550W    扬程:30米  流量:8立方米/小时

气压罐:数量1台    容积50升

湿式报警阀:数量1台  口径:Ф100mm  额定工作压力1.2MPa

玻璃球喷头:数量至少6个   68℃温级

水流指示器:数量至少2个  灵敏度15L-37.5L/min

感烟探测器:2个
