给排水设备安装与控制装置四层透明仿真双联教学电梯

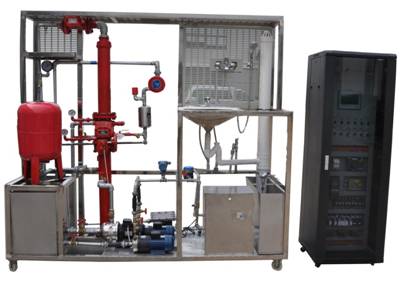

一、给排水设备安装与控制装置产品概述

给排水设备安装与控制装置是专门为职业院校开设的给排水工程、建筑电气、楼宇智能化设备、建筑设备、市政工程等土木水利类相关专业而研制的，给排水实训设备装置根据建筑物行业中住宅和工业场所给排水工程系统的特点采用工程对象系统设计实训模型，通过该装置的操作训练可考核学生掌握给排水设备安装与控制的综合能力，如管材切割与连接、管道安装、设备安装、电气安装、设备接线、编程控制、故障排查等；同时，可培养学生的团队合作能力、工作效率、质量意识、安全意识、职业道德和职业素养等。

给排水设备安装与控制装置,给排水实训设备

二、给排水设备安装与控制装置系统结构与组成

给排水实训设备对象模型整体采用不锈钢框架进行设计，主要给排水管道设备安装在钢架底座上、具备开放式的特点，由生活给水系统、消防给水系统、热水给水系统、排水系统和控制系统五个部分组成。

生活给水系统主要有给水箱、给水泵、给水管道、压力变送器、脉冲水表、水龙头和淋浴头等组成。管路采用不锈钢复合管进行设计，可进行不锈钢复合管的切割、安装和通水试验操作，通过控制系统可实现生活给水系统的变频恒压供水功能，实现单泵变频控制或双泵切换控制等功能；通过脉冲式水表可以完成用水量的计量。

消防给水系统主要有给水箱、喷淋泵、稳压罐、湿式报警阀、压力开关、水流指示器、消防给水管道、闭式喷淋头等组成。管路采用镀锌管进行设计，可进行镀锌管的切割、套丝、安装和通水试验操作，通过控制系统可实现喷淋灭火功能。

热水给水系统主要有电加热锅炉、热水给水管道、水龙头和淋浴头等组成。管路采用PPR管进行设计，可进行PPR管的切割、熔接、安装和通水试验操作，可对锅炉进行温度调节控制操作。

排水系统主要有污水箱、液位传感器、排水泵、排水管道和水处理单元等组成。排水管路主要采用UPVC管进行设计，可进行UPVC管的切割、粘接、安装和通水试验操作，结合控制系统可实现污水箱的水位检测和排水泵的启停控制等功能。

给排水自动控制系统主要有电气控制柜、触摸屏、操作开关、工作状态指示灯、PLC控制器、变频器、低压电气、水泵、水表、传感器（浮球式液位计、压力开关、水流指示器、信号蝶阀、压力变送器）、组态监控软件等组成。通过控制系统可实现给排水系统的自动化控制功能。

三、给排水实训系统主要技术性能

1．给排水实训系统工作电源：三相四线制AC380V±10% 50Hz；

2．给排水实训系统模型外形尺寸：2.25m×0.79m×1.9m(长×宽×高)；

电气控制柜外形尺寸：0.8m×0.6m×1.8m(长×宽×高)；

3．给排水实训系统模型材料：不锈钢；

4．给排水实训系统整机功耗：<4.5KVA；

5．给排水实训系统装置底部安装有带刹车脚轮，方便装置的移动和固定；

6．安全保护措施：具有接地保护、漏电过载保护、误操作保护功能；安全性符合相关的国标标准，所有材质均符合环保标准。

四、给排水实训系统通过项目任务实施，可考察的职业能力

1．系统竣工图和控制电气原理图绘制

2．管材加工和连接

镀锌管、不锈钢复合管、PPR、UPVC管的切割、套丝、熔接、连接。

3．配件和器件的安装

完成生活给水系统、消防给水系统、热水给水系统和排水系统中管路配件的安装；完成水泵、压力变送器、水表、浮球液位计、信号蝶阀、湿式报警阀组、水流指示器、闭式喷头、末端试水装置、水龙头、淋浴器等水暖器件的安装。

4．管道试压与通水试验

5．电气设计、安装与接线

水泵、配电柜、控制器、指令元件、操作元件的安装、接线

6．控制程序设计与调试

（1）变频控制程序设计与调试

（2）抄表计费程序设计

（3）喷淋灭火控制程序设计

（4）给排水监控程序设计

（5）组态监控系统设计

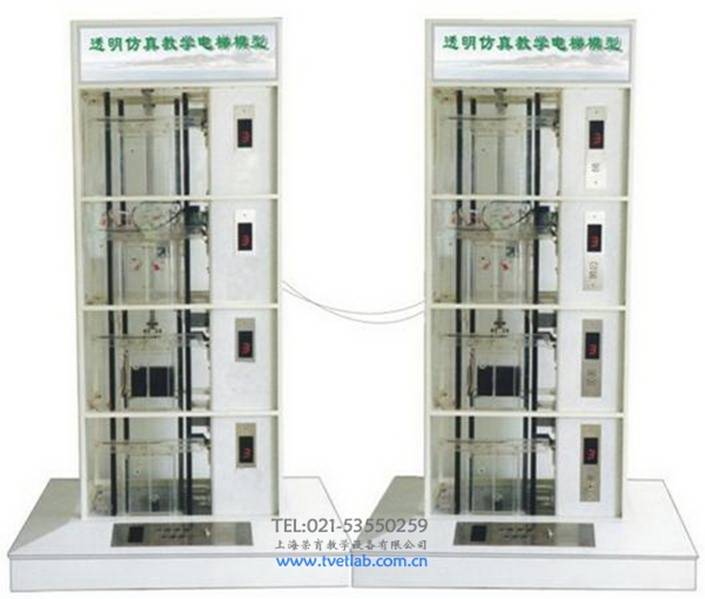

TRY-DT2000四层透明仿真双联教学电梯

一、透明仿真双联教学电梯概述

DT2008型透明仿真教学双联电梯模型是在DT-2008透明仿真教学电梯模型的基础上，经二次研究开发出来的。从外型尺寸上来讲，其实就是两台单台透明仿真教学电梯模型；主要区别在编程及其实功能实现上不一样，即由两台单梯的控制线路并联，进行逻辑控制，共用层站外召唤按钮，双联电梯的运行特点是采用就近的原则。（即假设一台电梯的轿厢在四楼，另一台在三楼，此时如一楼有召唤信号，则三楼的电梯响应召唤信号，四楼的不响应）。

本电梯是根据最常见的升降式电梯结构，采用透明有机材料制成，其结构与实际电梯完全相同，且几乎具备了实际电梯的所有功能。

电梯的电气控制系统采用可编程控制器 (PLC) 实现逻辑智能控制，交流变频调速(VVVF) 驱动，其硬件构的组成及功能与实际电梯完全一样。具有自动平层、自动开门关门、顺向响应轿厢内外呼梯信号、直驶、电梯安全运行保护以及电梯急停、慢上、慢下、照明、风扇等功能。且具有性能可靠、运行平稳、操作简单、能耗低和便于教学等特点。四层透明仿真双联教学电梯　　　　　　　　　　　　　　　　

二、透明仿真双联教学电梯的基本结构：

1、机房部分：包括曳引机、限速器、电磁制动器；

2、控制柜部分：总电源、控制电源、PLC可编程控制器、变频器、接线板等设备；

3、井道部分：包括导轨、对重装置、缓冲器、限速器钢丝绳张紧装置、极限开关、平层感应器、随行电缆等；

4、厅门部分：包括厅门、召唤按钮厢、楼层显示装置等；

5、轿厢部分：包括轿厢、安全钳、导靴、自动开门机、平层装置、操纵厢、轿厢内指导灯、轿厢照明等。

三、透明教学电梯模型的基本功能

A. 超速安全保护系统

当电梯发生意外事故时，轿厢超速或高速下滑（如钢丝绳折断，轿顶滑轮脱离，曳引机蜗轮蜗杆合失灵，电机下降转速过高等原因）。这时，限速器就会紧急制动，通过安全钢索及连杆机构，带动安全钳动作，使轿厢卡在导轨上而不会下落。

B. 轿厢、对重用弹簧缓冲装置

缓冲器是电梯极限位置的安全装置，当电梯因故障，造成轿厢或对重蹲底或冲顶时（极限开关保护失效），轿厢或对重撞击弹簧缓冲器，由缓冲器吸收电梯的能量，从而使轿厢或对重安全减速直至停止。

C. 门安全触板保护装置

在轿厢门的边沿上，装有活动的安全触板。当门在关闭过程中，安全触板与乘客或障碍物相接触时，通过与安全触板相连的联杆，触及装在轿厢门上的微动开关动作，使门重新打开，避免事故发生。

D. 门机力矩安全保护装置

门机用一定的力矩同时关闭轿厢门和厅门。当有物品或人夹在门中时，就增加了关门力矩，于是通过相连的行程开关使轿厢门和厅门自动重新打开，从而避免事故发生。

E、厅门自动闭合装置

电梯层门的开与关，是通过装在轿门上的门刀片来实现的。每个层门都装有一把门锁。层门关闭后，门锁的机械锁钩啮合，此时电梯才能启动运行。

F. 终端极限开关安全保护系统

在电梯井道的顶层及底层装有终端极限开关。当电梯因故障失控，轿厢发生冲顶或蹲底时，终端极限开关动作，发出报警信号并切断控制电路，使轿厢停止运行。

四、透明教学电梯模型主要技术参数：

1、外形尺寸：长×宽×高（mm） 1450×1160×2400

2、净重量： 160kg

3、载重量： 5kg

4、控制方式： PLC控制（PLC要求：继电器输出；输入输出点数至少56点；）

可选用的PLC品牌：松下、三菱）

5、调速方式：交流变频调速

6、结构形式：四层站

7、曳引机：速比 15:1模数 1.5 (蜗轮减速器)

8、拖动电机：型号：JW524 电压：AC220V 50Hz 功率：0.18KW 转速：1400rpm

透明仿真教学电梯配置清单（松下双机）

序号	名称	单位	数量	备注
01	电梯井道	台	1×2
02	电梯底座	台	1×2
03	松下FP-XC60可编程控制器	套	1×2
04	VFNC1S—2004P—W型变频器（东芝）	只	1×2	安装在电气控制板上
05	松下PLC专用通讯电缆(AFC8513)	条	1	工具包内
06	松下PLC编程软件（FPWIN GR）及电梯程序光盘	碟	1	编程软件、电梯程序
07	到站提示电铃	个	1	安装在电梯架顶部
08	曳引电动机	台	1×2	安装在电梯架顶部
09	蜗轮减速器	台	1×2	安装在电梯架顶部
10	连轴器	只	1×2	安装在电梯架顶部
11	电磁制动器	只	1×2	安装在电梯架顶部
12	曳引轮	只	1×2	安装在电梯架顶部
13	导向轮	只	2×2	安装在电梯架顶部
14	限速器	只	1×2	安装在电梯架顶部
15	旋转编码器	只	1×2	安装在电梯架顶部
16	导轨	条	4×2	安装在井道上
17	对重装置	只	1×2	安装在导轨上
18	对重重块	块	2×3	装在底盘包装箱内（使用时取出）
19	弹簧缓冲器	只	2×2	安装在电梯底座上
20	钢丝索	根	2×7	安装在井道中
21	限速器钢索张紧装置（重块）	套	1×2	安装在电梯底座上
22	随行电缆	条	1×2	安装在井道中
23	永磁感应器	只	1×2	安装在井道中
24	楼层召唤盒	只	4×2	安装在各楼层外部
25	轿厢内操纵盒	只	1×2	安装在电梯底座外部
26	楼层显示装置	个	5×2	安装在各楼层及底座外部
27	轿厢	只	1×2	安装在导轨上
28	安全钳	对	2×2	安装在轿厢架底部
29	导靴	只	2×2	安装在轿厢架顶部
30	门机装置	套	1×2	安装在轿厢上
31	照明灯	只	2×2	安装在轿厢一侧
32	风扇	只	1×2	安装在轿厢背部
33	电气控制板	块	1×2	安装在电梯架一侧
34	报警蜂鸣器	只	1×2	安装在电气控制板上
35	故障设置板	只	1	安装在电器控制板上
36	DC 12V电源板	块	1×2	安装在电气控制板上
37	交流接触器	只	1×2	安装在电气控制板上
38	漏电脱扣器	只	1×2	安装在电气控制板上
39	接线电路板	块	1×2	安装在电气控制板上
40	极限开关（上、下）	只	1×2	安装在井道上、下部
41	内六角扳手（M2、M3、M5、M6）、活动扳手 150mm	只	各1只	工具盒内
42	轴用挡圈钳 6#、尖嘴钳	把	各1把	工具盒内
43	十字螺丝刀Φ3、Φ6	只	2	工具盒内
44	一字螺丝刀Φ3、Φ6	只	2	工具盒内
45	502胶水	瓶	1	工具盒内
46	常用螺钉		若干
47	毛巾	条	1
48	教学电梯使用说明书	册	2	资料

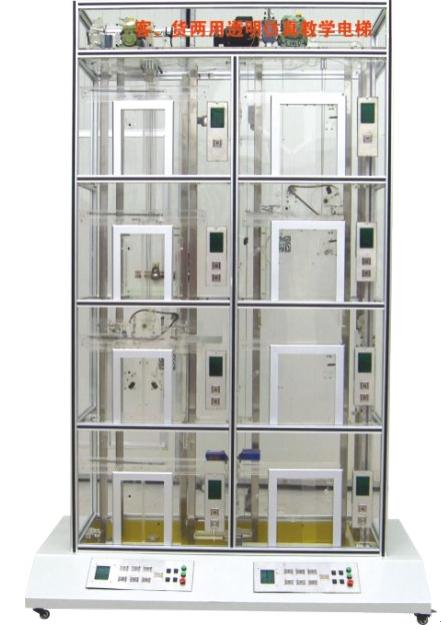

TRY-1900A客货两用透明仿真教学电梯

客运货运两用透明仿真教学电梯是针对大中专院校、技校、职业学校劳动就业培训中心，电梯维修保养及物业管理等有关电梯运行专业和工业自动化专业课程而开发的实验演示教学设备，其外观采用全透明进口有机玻璃，使学员更好地对电梯的使用、结构特点、运行原理、控制方式进行了解，培养出更多的电梯专业人才以适应电梯与自动化专业的发展需要。我公司与电梯方面专家合作开发出仿真教学模型为客货两用型，其特点就是将客梯与货梯巧妙的结合在一起，以一套电气系统控制两台电梯，其中客梯以 1 ： 1 半绕吊索法的形式为中分开门式，货梯以 2 ： 1 半绕吊索法的形式为双折左旁开门式，可以让学生很好的理解和直观地看到每一个运动机构的运行情况。

客货两用透明仿真教学电梯,教学电梯公司,上海荣育

二、客货两用透明仿真教学电梯基本结构：

1、机房部分：包括曳引机、限速器、电磁制动器；

2、控制柜部分：总电源、控制电源、PLC可编程控制器、变频器、接线板等设备；

3、井道部分：包括导轨、对重装置、缓冲器、限速器钢丝绳张紧装置、极限开关、平层感应器、随行电缆等；

4、厅门部分：包括厅门、召唤按钮厢、楼层显示装置等；

5、轿厢部分：包括轿厢、安全钳、导靴、自动开门机、平层装置、操纵厢、轿厢内指导灯、轿厢照明等。

三、客货两用透明仿真教学电梯基本功能

A. 超速安全保护系统

B. 轿厢、对重用弹簧缓冲装置

C. 门安全触板保护装置

D. 门机力矩安全保护装置

E、厅门自动闭合装置

电梯层门的开与关，是通过装在轿门上的门刀片来实现的。每个层门都装有一把门锁。层门关闭后，门锁的机械锁钩啮合，此时电梯才能启动运行。

F. 终端极限开关安全保护系统

四、电梯实训装置功能，可以完成的实训项目有：

1、轿厢启动与停止、点动控制实训；

2、轿厢加速与减速的速度控制实训；

3、轿厢平层控制的实训;

4、轿厢厅门开、关控制实训；

5、楼层呼叫系统实训；

6、终端限位保护装置实训；

7、限速保护装置实实；

8、信号指示系统实训；

9、轿厢照明控制实训；

10、电梯控制系统实训；

11、电梯控制程序编写实训；

12、电梯程序运行与调式实训；

客货两用透明仿真教学电梯主要技术参数：

输入电压：AC 380±7% 50HZ

外型尺寸：宽1500mm×深90mm×高2200mm

控制方式：可编程控制器(PLC)调压调速调频(VVVF)

集选控制。

层站形式：客梯(四层四站四门)、货梯(四层四站四门)。

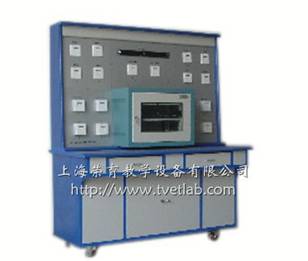

RY-B1室内水平工作区系统实验实训装置

⑴系统实训功能：
能学习各种工具如网络钳、打线工具和导通测试仪的使用，能进行各种器材如配线架、模块、面板和跳线的安装与制作、能进行跳线的测试、使用及信息点导通测试、寻测与编号的训练，能进行各种线路的设计和连接、线路故障的判断及排除等实验和实训。并可与室内水平工作区实训装置布线系列中其它设备联网进行各种综合实训。
⑵系统技术指标：
工作电压：9V干电池
整机容量：0W
外型尺寸：150×70×180cm3
安全保护：9V低电压
故障设置：具有故障设置系统
⑶可以做的实训项目
实训项目一：采用T568A、568B两种标准压接模块操作
实训项目二：采用T568A、568B两种标准制作水晶头实训项目
实训项目三：打线工具的使用操作
实训项目四：信息面板及防尘盖的安装操作
实训项目五：配线架的安装操作
实训项目六：标准墙柜设备安装操作
实训项目七：在超五类跳线压接线操作
实训项目八：标记、理线、打线、轧线操作
实训项目九：线路故障的判断与处理
实训项目十：线路的测试实训项目
实训项目十一：测试报告的制作实训项目
实训项目十二：按线路图将各部分连线
实训项目十三：设计并安装一个简易应用系统
