六层透明仿真双联教学电梯模型透明仿真教学电梯客梯教学模型

六层透明仿真双联教学电梯模型透明仿真教学电梯,客梯教学模型

·透明仿真教学电梯概述

　　透明仿真教学电梯是为了配合大中专院校、技校、职业学校、劳动就业培训中心、电梯维修物业管理部门等有关电梯专业和工业自动化专业课程实验演示，使更多的人能够更好的了解电梯、使用透明仿真教学客梯，培养出更多的电梯专业人才，适应电梯行业的发展需要，我公司经过深入探索研究，精心设计的。

　　透明仿真教学客梯是根据最常见的升降式电梯结构，采用透明有机材料制成，其结构与实际电梯完全相同，且几乎具备了实际电梯的所有功能。事实上可以把它看作是小型化了的真实电梯。为了便于教学，电梯大部分部件均是采用透明有机材料制成，使得电梯的内部结构一目了然；同时，电梯的运行过程，以及每个动作都十分明了，且可以反复实际动手操作。使学生能够很直观、透彻地了解、掌握电梯的结构及其动作原理，达到事半功倍的效果。解决了以往电梯教学中单纯的理论教学方式或是参观实际电梯时所带来的不安全，无法全面了解其内部结构及运行过程等种种实际问题。

　　透明仿真教学客梯的电气控制系统采用松下可编程控制器（PLC）实现逻辑智能控制，交流变频调速（VVVF）驱动，其硬件结构的组成及功能与实际电梯完全一样。具有性能可靠、运行平稳、操作简单、能耗低和便于教学等特点。

二、透明仿真教学电梯主要特点:

1、该电梯采用工业铝型材外框结构，底座与电梯井道一体化设计，结构美观大方，坚固耐用；

2、底座采用1.2mm冷扎钢板精制而成，并进行喷丸处理，底座含特制作万向轮，方便电梯移动；

3、电梯各重要部位均采用进口透明有机玻璃精制而成，以便学员对电梯各部件进行直观了解；

三、透明仿真教学电梯的基本结构

1. 机房部分：

包括曳引机、制动器、限速器、曳引轮、导向轮或复绕轮、手动盘车轮、控制柜、电源开关、轿厢照明开关、井道照明开关。

2. 进道部分：

轿厢、轿厢导轨、对重导轨、对重架、缓冲器、限位开关、极限开关、控制电缆、承行电缆线、限速器钢丝绳张紧装

3. 轿厢部分：

轿厢、安全钳、导靴、自动开关门机、平层装置、操纵箱、轿厢内指令按钮、指层灯、轿厢照明、轿厢内检修盒及轿门组合而成。

4. 层门部件：

厅门、召唤按钮箱、楼层显示器、门机械锁、电气联锁装置。

四、透明仿真教学电梯的基本功能

A. 超速安全保护系统

当电梯发生意外事故时，轿厢超速或高速下滑（如钢丝绳折断，轿顶滑轮脱离，曳引机蜗轮蜗杆合失灵，电机下降转速过高等原因）。这时，限速器就会紧急制动，通过安全钢索及连杆机构，带动安全钳动作，使轿厢卡在导轨上而不会下落。

B. 轿厢、对重用弹簧缓冲装置

缓冲器是电梯极限位置的安全装置，当电梯因故障，造成轿厢或对重蹲底或冲顶时（极限开关保护失效），轿厢或对重撞击弹簧缓冲器，由缓冲器吸收电梯的能量，从而使轿厢或对重安全减速直至停止。

C. 上、下限位开关：

在电梯井道的上、下端部安装此开关，并且安装在上、下极限开关之内，起目的在于保护较箱不超出此范围，如果超出上限位或下限位，则电机自动停止，不在工作，跟上、下极限开关区分在于此开关不会掉电。

D. 厅门自动闭合装置

电梯层门的开与关，是通过装在轿门上的门刀片来实现的。每个层门都装有一把门锁。层门关闭后，门锁的机械锁钩啮合，此时电梯才能启动运行。

E. 层门连锁开关：

当所有层的门都关闭时，电梯可以升降，若有一层的层门开着，电梯即不能运行。

F. 终端极限开关安全保护系统

在电梯井道的顶层及底层装有终端极限开关。当电梯因故障失控，轿厢发生冲顶或蹲底时，终端极限开关动作，发出报警信号并切断控制电路，使轿厢停止运行。

五·透明仿真教学电梯主要技术参数

1. 输入电压：AC 380±7% 50HZ

2. 外型尺寸：宽1500mm×深90mm×高2200mm

3. 层站形式：客梯(四层四站四门)

4. 控制方式：可编程控制器(PLC)调压调速调频(VVVF)集选控制。

5. 结构形式：四层站

6. 可编程控制器（PLC）：

型号：三菱FXzn-64MR

输入电压：AC 220V 50HZ

输入输出点数：64点外(32入,32出)

输出方式：继电器输出

7. 变频调速器：

型号：TE380 3007

输入电压：AC 220V 60HZ

额定电流：2.5A

功率：1.2KW

8. 曳引机：

速比：30 ：1

模数：1.5（蜗轮减速器）

9. 拖动电机：

型号：JW5622

电压：AC 220V 50HZ

功率：180W

转速：2800r/min

六、透明仿真教学电梯实训项目

序号	项目名称	序号	项目名称
1	轿厢启动与停止、点动控制实训	6	信号指示系统实训
2	轿厢平层控制实训	7	轿厢照明控制实训
3	轿厢门开、并控制实训	8	电梯控制系统实训
4	终端限位保护装置实训	9	电梯控制编程实训
5	限速保护装置实训	10	电梯程序运行与调试实训

七、透明仿真教学电梯配置清单（松下）

序号	名称	单位	数量	备注
1	电梯井道	台	1
2	电梯底座	台	1
3	松下FP1系列C60型可编程控制器	个	1	安装在电气控制板上
4	变频器	只	1	安装在电气控制板上
5	到层提示电铃	个	1	安装在电气控制板上
6	曳引电动机	台	1	安装在电梯架顶部
7	蜗轮减速器（15 ：1）	台	1	安装在电梯架顶部
8	连轴器	只	1	安装在电梯架顶部
9	电磁制动器	只	1	安装在电梯架顶部
10	曳引轮	只	1	安装在电梯架顶部
11	导向轮	只	2	安装在电梯架顶部
12	限速器	只	1	安装在电梯架顶部
13	旋转编码器	只	1	安装在电梯架顶部
14	导轨	条	4	安装在井道上
15	对重装置	个	1	安装在导轨上
16	重块	块	5	放在底盘包装箱内
17	弹簧缓冲器	只	2	安装在电梯底座上
18	纲丝索	根	7	安装在井道中
19	限速器钢索张紧装置（重块）	个	1	安装在电梯底座上
20	超载装置	套	1	安装在轿厢顶部
21	随行电缆	条	1	安装在井道中
22	永磁感应器	只	1	安装在井道中
23	楼层召唤盒	块	4	安装在各楼层外部
24	轿厢内操纵盒	块	1	安装在电梯底座外部
25	楼层显示屏	个	5	安装在各楼层及底座外部
26	层门机构	扇	4	安装在各楼层外部
27	轿厢	只	1	安装在导轨上
28	安全钳	对	2	安装在轿厢架底部
29	导靴	只	2	安装在轿厢架顶部
30	门机装置	套	1	安装在轿厢上
31	照明灯	只	2	安装在轿厢一侧
32	风扇	只	1	安装在轿厢背部
33	电气控制板	块	1	安装在电梯架一侧
34	报警蜂鸣器	只	1	安装在电气控制板上
35	到站钟铃	只	1	安装在电气控制板上
36	DC 12V电源板	块	1	安装在电气控制板上
37	故障设置板	块	1	安装在电气控制板上
38	交流接触器	只	1	安装在电气控制板上
39	漏电脱扣器	只	1	安装在电气控制板上
40	接线板	块	1	安装在电气控制板上
41	极限开关（上、下）	只	2	安装在井道上、下部
42	尖嘴钳	只	1	工具包内
43	十字螺丝刀Φ4	只	2	工具包内
44	502胶水	瓶	1	工具包内
45	常用螺钉	枚	若干	工具包内
46	微动开关	只	4	工具包内
47	FP外设专用通讯电缆及适配器	套	1	工具包内
48	松下PLC专用编程光盘	碟	1	内含编程软件及参考考程序
49	变频器使用手册	册	1	工具包内
50	教学电梯使用说明书	册	1	工具包内

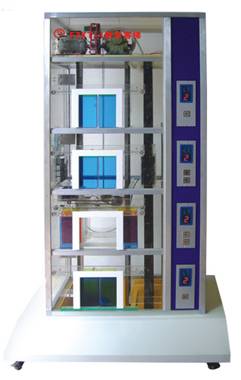

DT-1900型客货两用透明仿真教学电梯

一、仿真教学电梯概述

　　客货两用透明仿真教学电梯是为了配合大中专院校、技校、职业学

DT-1900型客货两用透明仿真教学电梯

一、仿真教学电梯概述

　　客货两用透明仿真教学电梯是为了配合大中专院校、技校、劳动就业培训中心、特种设备检测中心培训电梯操作上岗证、电梯维修保养及物业管理等有关电梯专业和工业自动化专业课程开发的实验实训教学设备。仿真教学电梯外观采用透明进口有机玻璃材料，使学员更好地对电梯的使用，结构原理、运行原理、控制方式进行了解，培养出更多的电梯专业人才，以适应电梯与自动化专业的发展需要，我公司经过多次现场考查，电梯生产厂家与电梯方面专家合作开发出仿真教学模型为客梯(TKJ)货梯(THJ)其中客梯以1：1曳引式，开门方式为中分，货梯为2：1曳引式，开门方式为双折左开门，可以让学生很好的理解和直观地看到每一个运行机构运行状况。

　　仿真教学电梯的电气控制系统采用进口可编程控制器(PLC日本三菱)进行智能控制和变频(VVVF日本安川)调压调速调频驱动，其部件结构组成，工作原理功能与实际电梯完全一样，并具有安全钳限速器，超速安全保护系统。

二. 仿真教学电梯的基本结构

1. 机房部分：

客货二用教学电梯　　包括曳引机、制动器、限速器、曳引轮、导向轮或复绕轮、手动盘车轮、控制柜、电源开关、轿厢照明开关、井道照明开关。

2. 进道部分：

轿厢、轿厢导轨、对重导轨、对重架、缓冲器、限位开关、极限开关、控制电缆、承行电缆线、限速器钢丝绳张紧装

3. 轿厢部分：

轿厢、安全钳、导靴、自动开关门机、平层装置、操纵箱、轿厢内指令按钮、指层灯、轿厢照明、轿厢内检修盒及轿门组合而成。

4. 层门部件：

　　厅门、召唤按钮箱、楼层显示器、门机械锁、电气联锁装置。

三、仿真教学电梯的基本功能

A. 超速安全保护系统

B. 轿厢、对重用弹簧缓冲装置

C. 上、下限位开关：

D. 厅门自动闭合装置

　　电梯层门的开与关，是通过装在轿门上的门刀片来实现的。每个层门都装有一把门锁。层门关闭后，门锁的机械锁钩啮合，此时电梯才能启动运行。

E. 层门连锁开关：

　　当所有层的门都关闭时，电梯可以升降，若有一层的层门开着，电梯即不能运行。

F. 终端极限开关安全保护系统

三、仿真教学电梯主要技术参数

1. 输入电压：AC 380±7% 50HZ

2. 外型尺寸：宽1500mm×深90mm×高2200mm

3. 层站形式：客梯(四层四站四门)、货梯(四层四站四门)。

4. 控制方式：可编程控制器(PLC)调压调速调频(VVVF)集选控制。

5. 结构形式：四层站

6. 可编程控制器（PLC）：

型号：三菱FXzn-64MR

输入电压：AC 220V 50HZ

输入输出点数：64点(32入,32出)

输出方式：继电器输出

7. 变频调速器：

型号：TE380 3007 输入电压：AC 220V 60HZ

额定电流：2.5A 功率：1.2KW

8. 曳引机：

速比：30 ：1 模数：1.5（蜗轮减速器）

9. 拖动电机：

型号：JW5622 电压：AC 220V 50HZ

功率：180W 转速：2800r/min

五、仿真教学电梯实训项目

序号	项目名称	序号	项目名称
1	轿厢启动与停止、点动控制实训	6	信号指示系统实训
2	轿厢平层控制实训	7	轿厢照明控制实训
3	轿厢门开、并控制实训	8	电梯控制系统实训
4	终端限位保护装置实训	9	电梯控制编程实训
5	限速保护装置实训	10	电梯程序运行与调试实训

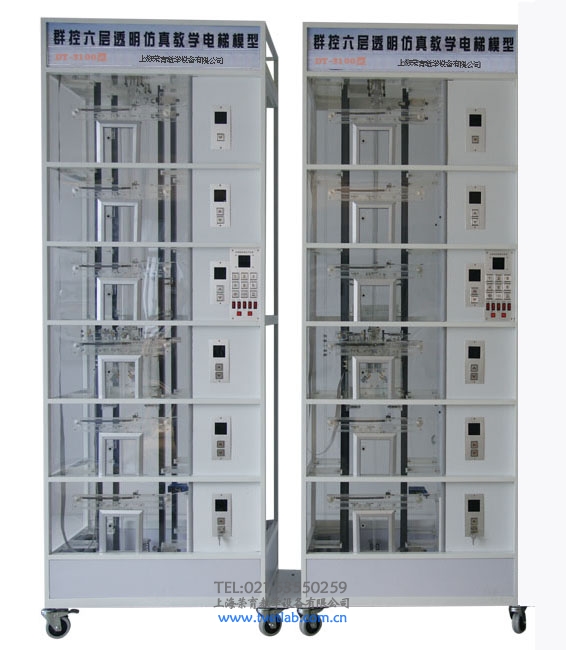

DT-3100六层透明仿真双联教学电梯模型

一.电梯教学模型概述

本透明仿真教学电梯是为了配合大中专院校、技校、职业学校、劳动就业培训中心、电梯维修物业管理部门等有关电梯专业和工业自动化专业课程实验演示，使更多的人能够更好地了解电梯、使用电梯，培养出更多的电梯专业人才，适应电梯行业的发展需要，我公司经过深入探索研究，精心设计的。

教学电梯,仿真电梯,群控电梯,电梯教学模型,上海荣育本教学电梯是根据最常见的升降式电梯结构，采用透明有机材料制成，其结构与实际电梯完全相同，且几乎具备了实际电梯的所有功能。为了便于教学，电梯大部分部件均是采用透明有机材料制成，使得电梯的内部结构一目了然；同时，电梯的运行过程，以及每个动作都十分明了，且可以反复实际动手操作。使学生能够很直观、透彻地了解、掌握电梯的结构及其动作原理，达到事半功倍的效果。解决了以往电梯教学中单纯的理论教学方式或是参观实际电梯时所带来的不安全，无法全面了解其内部结构及运行过程等种种实际问题。

电梯的电气控制系统采用可编程控制器 (PLC) 实现逻辑智能控制，交流变频调速(VVVF) 驱动，其硬件构的组成及功能与实际电梯完全一样。具有自动平层、自动开门关门、顺向响应轿厢内外呼梯信号、直驶、电梯安全运行保护以及电梯急停、慢上、慢下、照明、风扇等功能。且具有性能可靠、运行平稳、操作简单、能耗低和便于教学等特点。

此外，透明仿真教学电梯的软硬件均采用开放式结构，院校也可以利用此套装置进行二次开发研究。如：1. 群控电梯(统一调度多台集中并列的电梯)；2. 并联控制电梯(2-3台电梯的控制线路并联，进行逻辑控制，共用层站外召唤按钮)；3.集选控制电梯；4. 信号控制电梯等等。

二、电梯的基本结构

1、机房部分：包括曳引机、限速器、电磁制动器；

2、控制柜部分：总电源、控制电源、PLC可编程控制器、变频器、接线板等设备；

3、井道部分：包括导轨、对重装置、缓冲器、限速器钢丝绳张紧装置、极限开关、平层感应器、随行电缆等；

4、厅门部分：包括厅门、召唤按钮厢、楼层显示装置等；

5、轿厢部分：包括轿厢、轿门及触板、限速器开关、限速器拉杆、安全钳、导靴、门机机构、开到位开关、关到位开关、平层感应装置、轿厢照明、风扇等。

三、电梯机械装置基本功能

A. 超速安全保护系统

B. 轿厢、对重用弹簧缓冲装置

C. 门安全触板保护装置

在轿厢门的边沿上，装有活动的安全触板。当门在关闭过程中，安全触板与乘客或障碍物相接触时，通过与安全触板相连的联杆，触及装在轿厢门上的微动开关动作，使门重新打开，避免事故发生。

D. 上、下极限及限位开关：

在电梯井道的上、下端部安装极限开关及限位开关，保护较箱不超出此范围，如果超出上限位或下限位，则电机自动停止，不在工作，超出上、下极限开电梯掉电停止。

E. 厅门自动闭合装置

电梯层门的开与关，是通过装在轿门上的门刀片来实现的。每个层门都装有一把门锁。层门关闭后，门锁的机械锁钩啮合，此时电梯才能启动运行。

F. 层门连锁开关：

当所有层的门都关闭时，电梯可以升降，若有一层的层门开着，电梯即不能运行。

G. 终端极限开关安全保护系统

四、电气控制部分基本功能

1、集选控制及信号控制

1) 自动平层

2）自动开关门，手动提前开关门

3) 顺向截梯，最远端反向截梯

4) 超/失速停驶

5) 超重停驶

6) 上下限位

7) 开关门异常重新开关

8）层门联锁保护

9）司机操作（直驶），自动/手动

10）检修控制

11）照明、风扇模拟

12）靠站时顺向呼叫重开门

六、主要技术参数

1、外形尺寸：长×宽×高（mm） 900×600×2530（mm）×3

2、净重量： 135kg ×3

3、载重量： 5kg

4、控制方式：选用三菱PLC控制（PLC要求：继电器输出；输入输出点数至少64点；）

5、调速方式：交流变频调速

6、结构形式：六层六站

7、曳引机：减速比 1：15

(蜗轮减速器)

8、拖动电机：型号：YS-5634W

电压：三相 AC 3×220V

功率：0.18KW

转速：1400 rpm

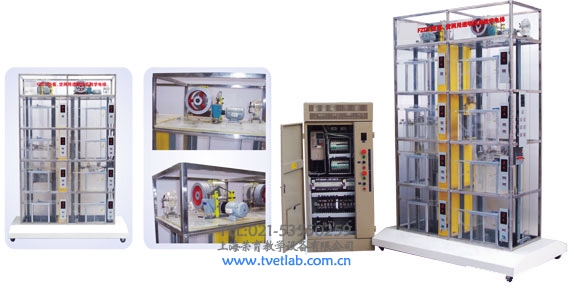

DT-2100型四层实物电梯实训考核设备

1.1电梯实训考核设备产品概述：

实物电梯模型实物电梯实训考核设备是目前教学设备行业中技术含量较高的设备。该设备采用交流变频调速器与PLC程编的开关量与数字量双制式控制，并且在电梯上设置了电路、电器、变频、PLC、机械等常见的40多项故障供学生动手实操。整套设备设计科学合理，透明直观，是工业自动化控制及楼宇自动化教学设备领域的一大突破性革新。

1.2电梯实训考核设备主要参数：

输入电源：AC380V±5%(三相五线) 50Hz

额定电流：2.5A

环境温度：-5℃～40℃

相对湿度：≤90%(25℃)

外形尺寸：980×830×3200mm

变频器：FR-A540-0.75KW

ＰＬＣ：日本三菱FX

设备重量：550Kg

1.3电梯实训考核设备结构

1)、井道柜架：相当于电梯附着的建筑物，为电梯提供支承，固定导轨，是钢架结构。

2)、曳引机：位于柜架顶部，是电梯的动力装置。安装在两条承重梁上，他主要由以下部分组成：

1)电动机：鼠笼式三相感应电动机，采用就频变压(VVVF)驱动方式，电梯起动时，变频器使定子电流频率从极低频率开始，按控制要求上升到额定频率，减速时，使转速相应从额定频率开始平滑地下降到零，实现电梯平层，保证了电梯运行平稳，模拟真实电梯良好的合适感。

2)制动器：只在电梯通电运转时间松闸，当电梯停止时制动并保持轿厢位置不变，工作电压DC110V。

3)控制器：采用蜗轮杆减速器，具有高密度、高效率、低噪音的特点。

4)曳引轮：绳槽为半圆槽，提供钢丝绳与绳轮之间的磨擦力。

3)、控制屏：

1)变频器：根据PLC给出的指令，对电机的电源频率、电压进行调制，使电机平衡。

2)可编程序控制器(PLC)：控制电梯的运行状态，根据内选信号，对电梯的位置进行逻辑判断，然后给出运行指令，使电梯实现应答呼梯信号，顺向堆停，反向保留信号，自动关门等功能。

3)安全及门锁回路：由继电器回路组成，急停，门锁开关的通断决定安全及门锁回路的正常与否，以使PLC断送电梯是否处于安全状态。

4)、导轨：分别有轿厢导轨和对重导轨保证轿厢及对重作垂直运动。

5)、轿厢：由曳引钢丝绳悬挂，通过曳引机另一端连接对重，在导轨上运行，轿厢装备自动化，门上装有连锁开关，当门关闭后电梯才能运行，门上还有安全触板，当关门过程中碰到障碍物时，轿门马上开启。

6)、对重：与轿厢连接，作用是平衡轿厢的重量。

7)、层门：门上有门锁开关，当层门关闭后，电梯才能启动。

8)、操纵箱：设在柜架正面左侧，模拟乘客在轿厢内选层的信号输入设备，包括：

1)数字显层器：七段数码显示轿厢所在楼层

2)“1”、“2”、“3”、“4”选层按钮

3)关门铵钮

4)方向指示灯：电梯运行方向指示

5)电源锁：开关电梯电源，即首层外呼盒

9)、减速倍系统：由永磁感应器构成，提供轿厢停层位置信号

10)、终端保护开关：感应器提供电梯运行终端信号，电梯超过它时，安全回路及电源被切断，保证电梯不超出终端。

1.4电梯实训考核设备配置

序号	名称	型号	单位	数量	备注
1	四层四站电梯井道实验装置		台	1
（1）	电梯井道模拟系统		套	1
（2）	电梯停层减速系统		套	1
（3）	门机控制系统		套	1
（4）	曳引机系统		套	1
（5）	楼层显示系统		套	1
（6）	呼梯控制系统		套	1
（7）	安全回路控制系统		套	1
2	电力拖动控制装置		张	1
3	配套易损器材		套	1
4	工程材料		套	1
5	配套资料袋		套	1
