01工业型液压实验台

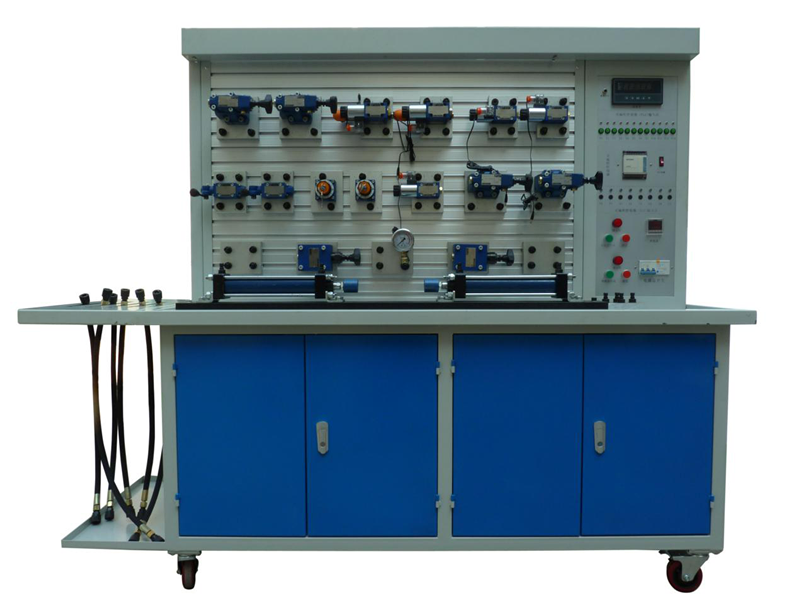

TRY-01工业型液压实验台



   工业型液压实验台（液压部分）是根据现代教学特点和的液压传动课程教学大纲要求设计的实验台。它采用先进的工业技术的液压元件和独特的模块化，构成了插接方便的系统组合，满足高等院校、中等专业学校及职业技工学校的学生进行液压传动教程的实验教学要求；达到培养学生动手、设计及综合运用能力，提高和加强了学生的创新设计能力的目的。

一、主要特点:

1.系统全部采用标准的工业液压元器件，使用安全可靠，贴近工业化。

2.快速可靠的连接方式，特殊的密封接口，保证实验组装方便快捷，拆接不漏油，清洁干净。

3.精确的测量仪器，方便的测量方式，使用简单，测量精确可靠。

4.采用可编控制器（PLC）与微机通讯，实现电气自动化控制、可在线编程监控及故障检测。

①常用液压元件的性能测试

1.液压泵的特性测试

2.溢流阀的特性测试（静态测试）

3.节流调速阀的特性测试

②液压传动基本回路实验：

1.溢流阀调压回路

2.简单压力调定回路

3.溢流阀缓冲回路

4.二级压力回路

5.双向压力调整回路

6.多个溢流阀的调压回路

7.减压阀的减压回路

8.换向阀的卸荷回路

9.先导式溢流阀的卸荷回路

10.顺序阀的平衡回路

11.速度调节回路

12.调速阀短接速度换接回路

13.节流阀进油节流调速回路

14.节流阀回油节流调速回路

15.调速阀进油节流调速回路

16.调速阀回油节流调速回路

17.节流阀变压节流调速回路

18.调速阀变压节流调速回路

19.进油节流调速回路

20.回油节流调速回路

21.方向控制回路

22.保压（自锁）回路

23.双缸工作控制回路

24.顺序阀顺序动作回路

25.电气行程开关顺序动作回路

26.压力继电器顺序动作回路

27.用PLC控制液压回路和系统

28.液压传动性能实训

④  学生自行设计、组装的扩展液压回路实验可达80种.

⑤  可编程序控制器（PLC）电气控制实验，机电液一体控制实验形式。

      1、PLC的指令编程，梯形图编程的学习

      2、PLC编程软件的学习及使用

      3、PLC与计算机的通，在线调试、监控

      4、PLC对液压传动控制的优化

二、实验台组成：
 　　①  实验工作台

实验工作台由铁制主体与铝合金型面板(T型钩槽)等构成。

工作台尺寸：长×宽×高=1940mm×700mm×1800mm    (其包装后约300kg)

②  液压泵站

系统额定工作压力：6.3Mpa。（最大可至7Mpa）

⑴. 电机—泵装置（1台）

变量叶片泵-电机1台：

变量叶片泵：单向，公称排量6.67mL/r，容积效率 90%；

电机：三相交流电压，功率2HP 4P，转速1450r/min；

⑵. 油箱：公称容积45L；附有液位、油温指示计，吸油、回油滤油器，安全阀等

③  常用液压元件

以北京华德元件为主，配置详见配置清单。

每个液压元件均配有油路过渡底板，可方便、随意地将液压元件安放在铝合型面板上。

④  电气测控单元

可编程序控制器(PLC)：三菱系列，I/O口20点，继电器输出形式，电源电压：AC 220V/50Hz,控制电压为DC24V，设有手动，自动，顺序等控制功能. 用电安全与触电急救虚拟仿真系统：软件采用二维与三维结合的虚拟画面，教导学生用电的安全和急救方法，软件内设有单相触电、两相触电、跨步触电、低压触电急救、高压触电急救、人工呼吸救护法、牵手呼吸救护法、胸外心脏按压就护法等原理讲解与教学，单相触电分维修带电断线、维修插座触电、室外触电等原理演示。低压触电和高压触电教学主要为学生讲解演示如何解救处于低压触电或者高压触电时的人，人工呼吸救护法、牵手呼吸救护法、胸外心脏按压就护法采用采用3D虚拟仿真技术展示，经过渲染和润色，使模型看起来与真实部件一般无二，画面逼真。通过实训能够对学生进行实训室安全用电教育，提高学生的安全意识，使学生学会一些自救的方法，让学生在遇到危险时能采取一定的安全措施，保护自己，以及熟悉各种电气事故产生的原因和处理电气事故的实用操作措施，减少电气事故的发生。提供版权证书及演示。
