太阳能光伏发电系统的组成及原理

作者：    来源：    发布时间：2020-6-9 7:50:46

太阳能光伏发电系统是利用太阳能电池直接将太阳能转换成电能的发电系统。太阳能光伏发电系统装置是太阳能直接转换为电能的技术称为光伏发电技术。在国际上,光伏发电技术的研究已有100多年的历史。目前这一能源高端产品已经成熟。我国于1958年开始研究太阳电池,1971年首次成功地应用于我国发射的“东方红”二号卫星上。1973年开始将太阳电池用于地面。2002年,国家有关部门启动...”它的主要部件是太阳能电池、蓄电池、控制器和逆变器。其特点是可靠性高、使用寿命长、不污染环境、能独立发电又能并网运行，受到各国企业组织的青睐，具有广阔的发展前景。

　一、太阳能光伏发电系统的组成及原理 特点：

　　太阳能发电是利用电池组件将太阳能直接转变为电能的装置。太阳能电池组件（Solarcells）是利用半导体材料的电子学特性实现P-V转换的固体装置，在广大的无电力网地区，该装置可以方便地实现为用户照明及生活供电，一些发达国家还可与区域电网并网实现互补。而国内主要研究生产适用于无电地区家庭照明用的小型太阳能发电系统。

　二、太阳能光伏发电系统的组成及原理 系统的组成：

　　电源系统：太阳能电池组件和蓄电池。

　　控制保护系统：控制器和逆变器。

　　系统终端（负载）：用户的用电设备。

　三、太阳能光伏发电系统的组成及原理 太阳能发电原理：

太阳能光伏发电系统的组成及原理 <wbr>【工控老鬼】

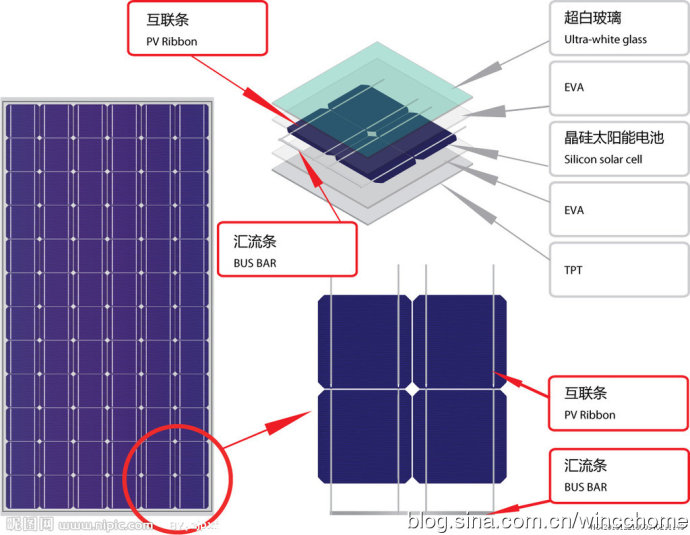

　　太阳能电池板

　　太阳能电池板是太阳能发电系统中的核心部分，也是太阳能发电系统中价值最高的部分。其作用是将太阳的辐射能力转换为电能，或送往蓄电池中存储起来，或推动负载工作。太阳能电池板的质量和成本将直接决定整个系统的质量和成本。

 太阳能光伏发电系统的组成及原理 太阳能电源系统

太阳能电池与蓄电池组成系统的电源单元，因此蓄电池性能直接影响着系统工作特性。

　　1）电池单元：由于技术和材料原因，单一电池的发电量是十分有限的，实用中的太阳能电池是单一电池经串、并联组成的电池系统，称为电池组件（阵列）。单一电池是一只硅晶体二极管，根据半导体材料的电子学特性，当太阳光照射到由P型和N型两种不同导电类型的同质半导体材料构成的P-N结上时，在一定的条件下，太阳能辐射被半导体材料吸收，在导带和价带中产生非平衡载流子即电子和空穴。同于P-N结势垒区存在着较强的内建静电场，因而能在光照下形成电流密度J，短路电流Isc，开路电压Uoc。若在内建电场的两侧面引出电极并接上负载，理论上讲由P-N结、连接电路和负载形成的回路，于是就有“光生电流”流过，太阳能电池组件就实现了对负载的功率P输出。

　　（2）电能储存单元：太阳能电池产生的直流电先进入蓄电池储存，蓄电池的特性影响着系统的工作效率和特性。蓄电池技术是十分成熟的，但其容量要受到末端需电量，日照时间（发电时间）的影响。因此蓄电池瓦时容量和安时容量由预定的连续无日照时间决定。

控制器

　　控制器的主要功能是使太阳能发电系统始终处于发电的最大功率点附近，以获得最高效率。而充电控制通常采用脉冲宽度调制技术即PWM控制方式，使整个系统始终运行于最大功率点Pm附近区域。放电控制主要是指当电池缺电、系统故障，如电池开路或接反时切断开关。目前日立公司研制出了既能跟踪调控点Pm，又能跟踪太阳移动参数的“向日葵”式控制器，将固定电池组件的效率提高了50%左右。

DC-AC逆变器

　　逆变器按激励方式，可分为自激式振荡逆变和他激式振荡逆变。主要功能是将蓄电池的直流电逆变成交流电。通过全桥电路，一般采用SPWM处理器经过调制、滤波、升压等，得到与照明负载频率f，额定电压UN等匹配的正弦交流电供系统终端用户使用。

太阳能光伏发电系统的组成及原理 太阳跟踪控制系统

　　由于地球的自转，相对于某一个固定地点的太阳能光伏发电系统，一年春夏秋冬四季、每天日升日落，太阳的光照角度时时刻刻都在变化，有效的保证太阳能电池板能够时刻正对太阳，发电效率才会达到最佳状态。目前世界上通用的太阳跟踪控制系统都需要根据安放点的经纬度等信息计算一年中的每一天的不同时刻太阳所在的角度，将一年中每个时刻的太阳位置存储到PLC、单片机或电脑软件中，也就是靠计算太阳位置以实现跟踪。

太阳能光伏发电系统的组成及原理 太阳能发电系统的效率

　　在太阳能发电系统中，系统的总效率ηese由电池组件的PV转换率、控制器效率、蓄电池效率、逆变器效率及负载的效率等组成。但相对于太阳能电池技术来讲，要比控制器、逆变器及照明负载等其它单元的技术及生产水平要成熟得多，而且目前系统的转换率只有17%左右。因此提高电池组件的转换率，降低单位功率造价是太阳能发电产业化的重点和难点。太阳能电池问世以来，晶体硅作为主角材料保持着统治地位。目前对硅电池转换率的研究，主要围绕着加大吸能面，如双面电池，减小反射;运用吸杂技术减小半导体材料的复合;电池超薄型化;改进理论，建立新模型;聚光电池等。
