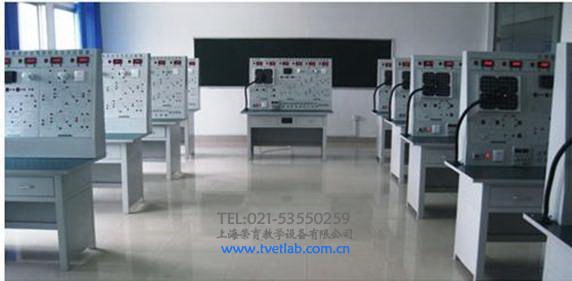

TRYXNY-06太阳能光伏发电系统实训装置

一、太阳能光伏发电系统实训装置基本工作原理

1.太阳能电池组件

太阳能电池组件由多个单晶或多晶、非晶电池单元串、并联并经封装后制成。其中的单晶电池单元的功能是将太阳的光线吸收发生伏打效应产生一定的电压、电流，并按照需求串、并联而将太阳能转换成电能输出，经电缆送至控制器。

2.控制器

控制器的作用是对蓄电池的充、放电条件加以规定和控制，并按照负载对电源的需求控制太阳能电池和蓄电池对负载的电能输出。控制器是对自动充电、用电的监控装置，当蓄电池充满电时，它会自动切断充电回路，使蓄电池不至过充；如果蓄电池电能减少，它会自动恢复充电。当蓄电池放电超过规定值时，即过放电时，它会自动切断放电回路，不至使蓄电池放电过深；电能增加后，它会自动恢复供电。

3.蓄电池

蓄电池的作用是将太阳能电池组件产生的电能储存起来。当光照不足或晚上，或者负载需求大于太阳能电池组件所产生的电能时，将存储的电能释放出来以满足负载的能量需求。

4.正弦波逆变器

正弦波逆变器的作用是将太阳能电池组件产生的直流电或者蓄电池释放的12V直流电转化为负载需要的36V正弦交流电。

二、太阳能光伏发电系统实训装置主要技术指标

1.太阳能电池组件功率：20W

2.蓄电池容量：12V/7Ah

3.控制器：

      额定输出电压、电流：12V/2A

      蓄电池过充保护：16.2V,恢复14.4V

      蓄电池过放保护：10.8V,恢复12.4V

      三种输出模式：普通开/关模式、光控开/光控关模式、光控开/时控关模式

4.正弦波逆变器：

      输出波形与频率：正弦波/50HZ±1HZ

      额定输入电压、电流：10.8V～13.2V/2A

      额定输出电压、电流：36V±10%/0.42A

      额定输出功率：15VA

      输出功率因数：≥95%（线性负载）

      逆变效率：≥75%

5.输入市电：AC220V/50HZ

6.箱体尺寸：660×490×240mm

7.工作环境：0°C～40°C、≤85%RH

实验一、太阳能电池发电原理实验

实验二、不同光源对太阳能电池的差异

实验三、温度对太阳能电池的差异

实验四、太阳能电池/遮蔽的无负载电压

实验五、太阳能电池/遮蔽的短路电流

实验六、不同辐射度的无负载电压与短路电流

实验七、不同角度的无负载电压与断路电流

实验八、太阳能电池串联连接

实验九、太阳能电池串联连接时有遮蔽现象

实验十、太阳能电池并联连接

实验十一、太阳能电池并联连接时有遮蔽现象

实验十二、太阳能电池直接负载的现象

实验十三、太阳能电池的电压-电流特性曲线

实验十四、每日照度量测

实验十五、太阳能电池/蓄电池充放电控制实验

实验十六、建立独立型系统

实验十七、独立型Inverter转换效率实验

实验十八、Zigbee远程无线监测实验：太阳能电池的电压-电流特性曲线

实验十九、Zigbee远程无线监测实验：直流转交流
