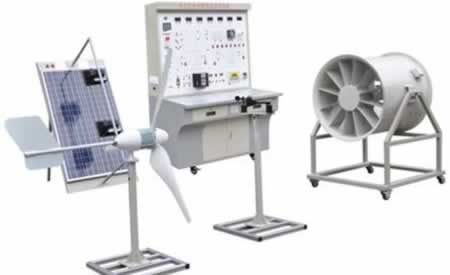

TRYXNY-644 风光互补并网发电实训设备

TRYXNY-644 风光互补并网发电实训设备

一、风光互补并网发电实训设备适用范围:

主要面向职高、大学、研究生、企业技工以风力发电和太阳能离网、并网发电为主课题的研究和培训。

风光互补并网发电实训设备

二、风光互补并网发电实训设备运行技术条件:

发电单元

光能

光伏模块功率:100Wp1组

光伏模块输出工作电压:17.5VDC

光伏模块工作电流:2.85A

模拟光源模块:1000W

风能

风洞调速范围:0~13m/s

风力发电机额定输出电压:12VDC,功率:400W

风机类型;永磁同步发电机,上风式

启动风速;3.58m/s

风叶材质:碳光纤化合物

三、风光互补并网发电实训设备负载单元:

12VLED照明、220VLED照明、220V节能灯照明

12V直流输出,220V交流输出

3、1、显示单元

直流电压表:光电池充电电压

直流电流表:光电池充电电流

直流功率表:光电池充电功率

交流电压表:逆变器输出电压

交流电流表:逆变器输出电流

交流功率表:交流负载使用功率

转速表:风机当前模拟转速

3、2、LED指示

太阳能控制器:充电、过压、欠压、过放、运行;

四、风光互补并网发电实训设备控制单元:

400W/12V高性能风光互补智能控制器(Zigbee无线传输、RS232串口输出)(室内)

风速传感器:0-60m/s(室内)

温度传感器:-10℃~100℃(室外)

转速传感器:0~5000风力发电机转速检测显示(室内)

五、风光互补并网发电实训设备监控软件

PC监控模块:监控主机、监控软件。

显示内容:蓄电池电压、风机电压、光伏电压、风机电流、光伏电流、风机功率、光伏功率,能量模拟图,当前风速(米/秒),当前风向(度),当前风力资源平估。
