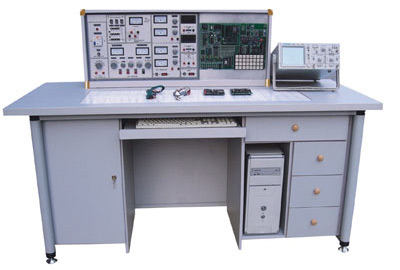

TRY-528G 模电 数电 单片机综合实验设备

TRY-528G 模电、数电、单片机实验开发系统综合实验室成套设备
一、实验室简介:
     TSC-51/88/196单片机实验开"TRY-528G 模电、数电、单片机实验开发系统综合实验室成套设备" 发系统主要用于大中专、本科、硕士研究生单片机原理及应用课程的教学实验,同时兼顾了科研开发的需要。它集实验和开发为一体,容51/88/196于一身。为适合基础教学的需要,增添了数字电路、模拟电子技术实验。这一崭新的系统实现了专业基础课(模拟、数字电路)、专业课(单片机实验)、科研开发的三合一,做到一机多用,大大节省实验室,节省管理人员,节省资金。配合本设备,我们特为教师提供《TSC51/88/196教师用实验指导书》、《TSC51/88/196学生用实验指导书》,供教师参考,减轻了教师备课和辅导实验的工作量。

二、功能与结构:模电数电实验台
(一)实验台部分:
  1、电源
  1.1电源输入:工作电压220V±5%(50Hz),输入时指示灯亮。
  1.2电源输出:有保险丝和漏电保护开关二级保护功能。
   A组:低压交流电压3-24V分七档可调,输出电流1.5A。
   B组: 二组互相独立的0-30V直流稳压电源,内置式继电器自动换档,多圈电位器连续调压,输出电流2A,具有预设式限流保护功能。
   C组:低压直流稳压电源,电压+5V,+14V。
   D组:单相市电输出,供用户自备仪器使用。
  2、函数发生器
  2.1波形:输出正弦波、三角波、方波。
  2.2频率范围:5Hz-550KHz,有频率表指示。
  3、七段译码器及对应译码显示数码管。
4、单片机硬件结构及配置:
4.1单片机微处理器:8031/80C196KB可换。
4.2存储器:程序存储器、数据存储器、I/O接口统一编址最多达64K。
4.3 I/O接口苦芯片:8255、8250、8279、A/D、D/A转换、简单并行输出二个,并行输入一个、串-并转换接口一个。
4.4实验电路:24键键盘一个,六位LED数字显示、逻辑电平输入开关、发光二极管显示、步进电机、直流电机、继电器、音响等电路。
4.5 EPROM写入装置:可对27C64、27C128、27C256等EPROM芯片进行读写。
5、单片机软件及仿真功能:
5.1全下拉式菜单。
5.2支持ASM51、ASM96、PLM96、C51等编程语言。
5.3可进行源语言级调试,具有断点、单步、跟踪、浏览等操作。
5.4 支持仿真功能,用户仿真空间48K。
5.5支持对EPROM的空白检查、读、写、反汇编、存盘等操作。
6、单次脉冲:每拨一次钮子开关输出一对正负脉冲。
7、外测交直流二用电流表:精度0.5级,三位半数字式显示,测量范围:0-999mA。
8、外测交直流二用电压表:精度0.5级,三位半数字显示,测量范围:0-99V。
(二)学生实验桌:
一桌二座,桌面中央设置九孔通用电路插板,元件盒在其上接插成数字、模拟实验电路完成实验。元件盒盒体透明,内装元件一目了然,盒盖印有永不褪色元件符号,盒盖与盒体采用科学的压卡式结构,维修拆装方便。实验桌左右各有一个柜,柜中存放元器件,中部抽屉存放工具、万用表、导线等。桌面尺寸:160×70cm。

三、器材配备(以24座为例,详见发货清单)
12台实验台、12张学生实验操作桌、l台主控演示台、13只MF500万用表、13只数字万用表、39只指针式1.5级直流电流表,25套电烙铁及烙铁架,13套实验所需的电阻、电位器、电感线圈、变压器、二极管、三极管、场效应管、集成、可控硅、逻辑电平开关、逻辑电平指示等元件盒。13套声传感器、直流电机、步进电机等。13套剥线钳、螺丝刀、尖嘴钳等工具。
四、用户自备器材: 双踪同步示波器(型号不限)、毫伏表、滑线变阻器

五、实验项目:(一)模电、数电部分:能完成“TRY-530模电、数电实验室成套设备”的实验项目。
(二)、单片机实验开发系统部分:
MCS-51
软件实验
实验一 清零程序
实验二 拆字程序
实验三 拼字程序
实验四 数据区传送子程序
实验五 数据排序实验
实验六 查找相同数个数
实验七 无符号双字节快速乘法子程序 实验八 多分支程序
实验九 脉冲计数(定时/计数实验)
实验十 电脑时钟(定时器、中断器综合实验)
实验十一 二进制转换到BCD
实验十二 二进制转换到ASCII
实验十三 八段数码管显示
实验十四 键盘扫描显示实验

硬件实验
实验一 P1口亮灯实验
实验二 P1口转弯灯实验
实验三 P3.3输入,P1口输出
实验四 工业顺序控制(中断控制)
实验五 8255 A.B.C输出方波
实验六 8255 PA口控制PB口
实验七 8255控制交通灯
实验八 简单I/O口扩展实验
实验九 A/D转换实验
实验十 D/A输出方波
实验十一 电子音响   实验十二 继电器控制
实验十三 步进电机实验
实验十四 8253方波
实验十五 串并转换实验
实验十六 外部存储器扩展实验
实验十七 MCS-51串行口应用实验㈠——双机通信
实验十八 MCS-51串行口应用实验㈡——与PC机通信
实验十九 温度闭环控制
实验二十 小直流电机调速实验
实验二十一  外部中断(急救车与交通灯)

MCS-88
软件实验
实验一 清零程序
实验二 拆字程序
实验三 拼字程序
实验四 数据区移动
实验五 数据排序实验
实验六 找“零”个数   实验七 32位二进制乘法
实验八 多分支程序
实验九 显示子程序
实验十 键盘扫描显示实验
实验十一 二进制转换到BCD
实验十二 二进制转换到ASCII

硬件实验
实验一 8255并行口实验㈠:A.B.C口输出方波
实验二 8255并行口实验㈡:PA口控制PB口
实验三 8255并行口实验㈢:控制交通灯
实验四 简单I/O口扩展
实验五 A/D转换实验
实验六 D/A转换实验㈠:输出方波
实验七 D/A转换实验㈠:输出锯齿波
实验八 8259中断控制器实验 实验九 定时/计数器:8253方波
实验十 继电器控制
实验十一 8251串行通信实验㈠:自发自收
实验十二 8251串行通信实验㈡:与PC通信
实验十三 步进电机控制
实验十四 小直流电机调速实验
实验十五 温度闭环控制
实验十六 音频驱动实验

MCS-96
软件实验
实验一 清零程序
实验二 拆字程序
实验三 拼字程序
实验四 数据区传送子程序
实验五 数据排序实验
实验六 查找相同数个数
实验七 无符号双字节快速乘法子程序
实验八 多分支程序
实验九 定时器1实验——定时中断
实验十 定时器T1和T2同时产生中断
实验十一 80C196外部中断实验  实验十二 80C196软件方法产生中断
实验十三 利用HSI测脉冲宽度
实验十四 利用HSI测量单脉冲宽度
实验十五 利用HSO产生单脉冲
实验十六 利用HSO产生连续脉冲
实验十七 软件定时器
实验十八 80C196 A/D转换实验
实验十九 利用80C196的PWM产生各种波形
实验二十 二进制转换到BCD
实验二十一 二进制转换到ASCII

硬件实验
实验一 P1口亮灯实验
实验二 P1口转弯灯实验
实验三 P2.6输入,P1口输出
实验四 工业顺序控制
实验五 8255 A.B.C输出方波
实验六 8255 PA口控制PB口
实验七 8255控制交通灯
实验八 简单I/O口扩展实验
实验九 A/D转换实验
实验十 D/A输出方波
