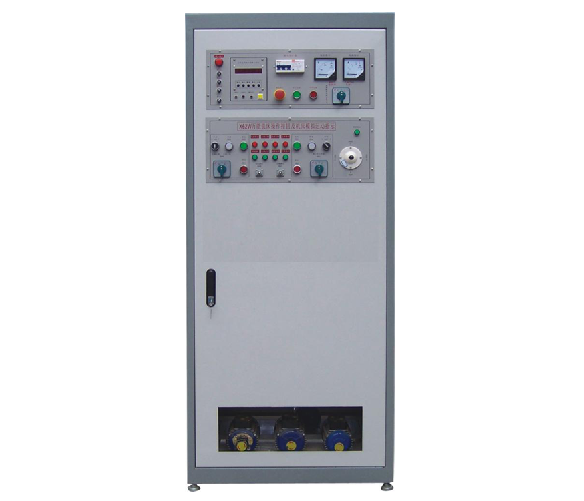

TRY- X62W万能铣床电气技能实训考核鉴定装置(柜式)

TRY- X62W万能铣床电气技能实训考核鉴定装置

一、概述

本机床电气技能考核实训装置,是为各职业院校的电气类专业及社会电工考核,以及各市、县维修电工、国家职业技术鉴定所(站)等单位的教学、实训、实习、考核及技能鉴定而研发的实训考核装置。由于该装置全部采用实际工业上应用电器,因而可靠性好、寿命长。装置外形美观,操作方便,直观性强,不但可用于相关课程的课堂演示、实训、实习,而且还可作为机床电气控制线路维修技能的培训。此外,它还能提供全方位真实的机床电气故障排除的技能训练,有效地提高学生对机床设备的维修技能。

LG-X62WG X62W万能铣床电气技能实训考核鉴定装置(柜式)

二、 TRY- X62W万能铣床电气技能实训考核鉴定装置(柜式) 特点

1、本装置采用标准配电柜为主体柜,充分利用该柜双面空间位置,因而具有占地面积小、外形美观、经济效益高等特点。

2、直观性强,通过操作可熟悉机床的电气控制线路的原理和特点。

3、技能培训用的控制线路和经特殊设计的电机,可模拟各种实际机床的电气线路,也可满足机床的电气故障分析及排除的训练要求。

4、通过一只转换开关就能实现两种机床电路的切换,方便快捷。

5、可以人为的设置故障点,只要通过开关切换就可设置。

6、配电柜设有电压型漏电保护器和电流型漏电保护器,以确保操作者的安全。此外,还设有定时器兼报警记录仪(服务管理器),为学员的考核提供了一个统一的标准。

7、WiFi无线智能实验室管理考核系统

三、TRY- X62W万能铣床电气技能实训考核鉴定装置(柜式)  机床电气技能培训考核柜的技术参数

1、输入电压:三相四线~380V±10%  50Hz

2、工作环境:环境温度范围为-5℃~+40℃,相对湿度<85%(25℃)

3、装置容量:<1.5KVA

4、外形尺寸:800mm×600mm×1500mm

5、设备重量:200kg

四、装置主要由以下几个部分组成

1、控制柜门

   在控制柜门面上,装有一只交流电压表、一只交流电流表、定时兼报警记录仪、电压指示切换开关;启动、停止、急停按钮。

   通过电压指示切换开关,在电压表上分别能指示电网的UUV、UVW、UWU线电压值;交流电流表用来监视负载的大小;

   定时器兼报警记录仪(服务管理器),平时作为时钟使用,具有设定实训时间、定时报警、切断电源等功能。此外,还可以自动记录由操作错误而造成的漏电告警次数,为学生实训技能的考核提供了一个统一的标准。

2、控制柜主体

   控制柜分四个部分

   第一部分为X62W万能铣床的电气线路部分,在该面板上装有X62W铣床所有的元器件;

   第二部分为故障设置箱;

   第三部分为电机,它们分别用来模拟实际机床各种运动部分的动作。

3、WiFi无线智能实验室管理考核系统(投标时现场演示)

(1)系统采用先进的分布式智能管理型无线AP,通过WIFI技术实现终端覆盖。采用彩色中文触控屏的手持无线系统管理器,中文菜单式触控操作界面,人机对话友好。手持移动控制终端可控制任意一台带驱动模块的实训设备。可作学生机登录实训与考核的操作终端,也可作教师机登录出题设故的操作终端。

(2)集成无线实验电源管理系统,通过手持移动终端系统监控查询学生实验台的电源开关状态;单独开启关闭学生实验台电源;全部开启或全部关闭实验台电源功能;定时全闭功能;控制范围>50m;控制能力>50台。

(3)集成无线考核系统能实现密码登录系统,设置数据库路,系统测试(查询设备),学生库设置,题库与题库等级设置,学生键盘设置,考核故障发布考核试卷提取与存储考核时间设置与启动,考核成绩查询,考核成绩打印,登录密码修改与恢复。

(4)学生终端采用大屏幕液晶显示具有联机考核和脱机考核功能,学号查询,故障解除,时间查询,分数查,设备号查询。

五、故障点设置一览表

故障编号

故障现象

故障编号

故障现象

1

冷却泵电机不能启动

16

进给电机不能正转

2

主轴、进给均不能启动

17

工作台不能向上或向后进给

3

主轴无变速冲动

18

圆形工作台不能工作

4

主轴停止制动不正常

19

圆形工作台不能工作

5

主轴电机不能启动

20

非圆工作台不能向右进给

6

主轴停止不能制动

21

非圆不能上下(或前后)进给,不能快进

7

主轴不能启动

22

不能上下(或前后)进给

8

进给电机不能启动

23

不能向下(或前)进给

9

进给电机不能启动

24

进给电机不能反转

10

进给电机不能启动

25

只能一地快进操作

11

进给变速无冲动,圆形工作台不能工作

26

只能一地快进操作

12

工作台不能左右进给

27

不能快进

13

工作台不能左右进给

28

电磁阀不动作

14

非圆工作台不工作

29

进给电机不转

15

工作台不能向左进给

30

主轴电机不转

 TRY- X62W万能铣床电气技能实训考核鉴定装置(柜式)    、概述

本机床电气技能考核实训装置,是为各职业院校的电气类专业及社会电工考核,以及各市、县维修电工、国家职业技术鉴定所(站)等单位的教学、实训、实习、考核及技能鉴定而研发的实训考核装置。由于该装置全部采用实际工业上应用电器,因而可靠性好、寿命长。装置外形美观,操作方便,直观性强,不但可用于相关课程的课堂演示、实训、实习,而且还可作为机床电气控制线路维修技能的培训。此外,它还能提供全方位真实的机床电气故障排除的技能训练,有效地提高学生对机床设备的维修技能。

TRY- X62W万能铣床电气技能实训考核鉴定装置(柜式)

二、TRY- X62W万能铣床电气技能实训考核鉴定装置(柜式)   特点

1、本装置采用标准配电柜为主体柜,充分利用该柜双面空间位置,因而具有占地面积小、外形美观、经济效益高等特点。

2、直观性强,通过操作可熟悉机床的电气控制线路的原理和特点。

3、技能培训用的控制线路和经特殊设计的电机,可模拟各种实际机床的电气线路,也可满足机床的电气故障分析及排除的训练要求。

4、通过一只转换开关就能实现两种机床电路的切换,方便快捷。

5、可以人为的设置故障点,只要通过开关切换就可设置。

6、配电柜设有电压型漏电保护器和电流型漏电保护器,以确保操作者的安全。此外,还设有定时器兼报警记录仪(服务管理器),为学员的考核提供了一个统一的标准。

7、WiFi无线智能实验室管理考核系统

三、机床电气技能培训考核柜的技术参数

1、输入电压:三相四线~380V±10%  50Hz

2、工作环境:环境温度范围为-5℃~+40℃,相对湿度<85%(25℃)

3、装置容量:<1.5KVA

4、外形尺寸:800mm×600mm×1500mm

5、设备重量:200kg

四、装置主要由以下几个部分组成

1、控制柜门

   在控制柜门面上,装有一只交流电压表、一只交流电流表、定时兼报警记录仪、电压指示切换开关;启动、停止、急停按钮。

   通过电压指示切换开关,在电压表上分别能指示电网的UUV、UVW、UWU线电压值;交流电流表用来监视负载的大小;

   定时器兼报警记录仪(服务管理器),平时作为时钟使用,具有设定实训时间、定时报警、切断电源等功能。此外,还可以自动记录由操作错误而造成的漏电告警次数,为学生实训技能的考核提供了一个统一的标准。

2、控制柜主体

   控制柜分四个部分

   第一部分为X62W万能铣床的电气线路部分,在该面板上装有X62W铣床所有的元器件;

   第二部分为故障设置箱;

   第三部分为电机,它们分别用来模拟实际机床各种运动部分的动作。

3、WiFi无线智能实验室管理考核系统(投标时现场演示)

(1)系统采用先进的分布式智能管理型无线AP,通过WIFI技术实现终端覆盖。采用彩色中文触控屏的手持无线系统管理器,中文菜单式触控操作界面,人机对话友好。手持移动控制终端可控制任意一台带驱动模块的实训设备。可作学生机登录实训与考核的操作终端,也可作教师机登录出题设故的操作终端。

(2)集成无线实验电源管理系统,通过手持移动终端系统监控查询学生实验台的电源开关状态;单独开启关闭学生实验台电源;全部开启或全部关闭实验台电源功能;定时全闭功能;控制范围>50m;控制能力>50台。

(3)集成无线考核系统能实现密码登录系统,设置数据库路,系统测试(查询设备),学生库设置,题库与题库等级设置,学生键盘设置,考核故障发布考核试卷提取与存储考核时间设置与启动,考核成绩查询,考核成绩打印,登录密码修改与恢复。

(4)学生终端采用大屏幕液晶显示具有联机考核和脱机考核功能,学号查询,故障解除,时间查询,分数查,设备号查询。

五、故障点设置一览表

故障编号

故障现象

故障编号

故障现象

1

冷却泵电机不能启动

16

进给电机不能正转

2

主轴、进给均不能启动

17

工作台不能向上或向后进给

3

主轴无变速冲动

18

圆形工作台不能工作

4

主轴停止制动不正常

19

圆形工作台不能工作

5

主轴电机不能启动

20

非圆工作台不能向右进给

6

主轴停止不能制动

21

非圆不能上下(或前后)进给,不能快进

7

主轴不能启动

22

不能上下(或前后)进给

8

进给电机不能启动

23

不能向下(或前)进给

9

进给电机不能启动

24

进给电机不能反转

10

进给电机不能启动

25

只能一地快进操作

11

进给变速无冲动,圆形工作台不能工作

26

只能一地快进操作

12

工作台不能左右进给

27

不能快进

13

工作台不能左右进给

28

电磁阀不动作

14

非圆工作台不工作

29

进给电机不转

15

工作台不能向左进给

30

主轴电机不转
