船舶工程技术实验实训设备

船舶工程技术实训设备



船舶工程技术实训系列

序号	型   号	设    备    名    称
1	TRYCBK-04	船舶锚机电气控制技能实训装置
2	TRYCBK-05	船舶起货机电气控制技能实训装置
3	TRYCBK-06	船舶主开关电气控制技能实训装置
4	TRYCBK-07	船舶电工工艺和电气测试技能实训装置
5	TRYCBK-01	船舶电工技能实训装置
6	TRYCBK-02	船舶电力拖动及电气控制技能实训装置
7	TRYCBK-03	船舶绞缆机电气控制技能实训装置

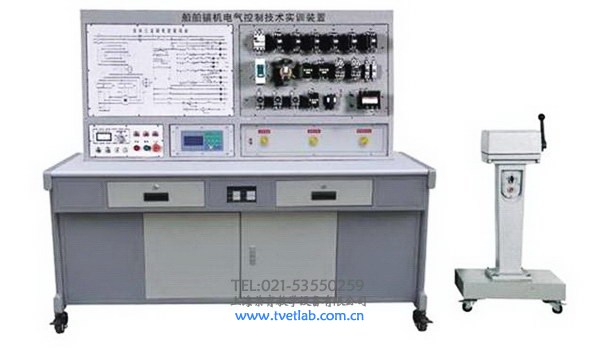

TRYCBK-04 船舶锚机电气控制技能实训装置

一、船舶锚机电气控制技能实训装置概述

本实训装置由电源控制面板、锚机控制线路面板、锚机控制元件面板、交流三速电动机、主令控制器、模拟故障开关箱及实训桌等组成。适用于海事、航海类院校的船舶电气和轮机工程等专业、社会船舶造修单位、船员培训机构关于锚机机电一体化控制的教学、培训及考核。

二、船舶锚机电气控制技能实训装置产品特点

1.将锚机控制电路的所有电气元器件直接安装在面板表面，能够直接观察其动作状态

2.面板上印有锚机控制原理图、故障点分布及指示灯可指示各继电器的相应动作

3.采用真实的船用主令控制器控制设备，以达到模拟现场操作的目的

4.配有专业设故排故设备可模拟所有常见的电气故障，可避免直接接触强电，安全可靠

三、技术性能

1.输入电源：AC380V±10%  50Hz

2.工作环境：温度-10℃～+40℃，相对湿度＜85%（25℃），海拔＜4000m

3.装置容量：＜1kVA

4.外型尺寸：1572mm×718mm×1522mm

四、装置组成和配置

1.电源控制面板（铝质面板）

（1）交流电源（带有漏电保护措施）取自市电。

（2）人身安全保护体系

电压型漏电保护器：对线路出现的漏电现象进行保护，使控制屏内的接触器跳闸，切断电源。

电流型漏电保护装置：控制屏内漏电流超过一定值，即自动切断电源，保护人身安全。

2.锚机电气线路图

面板上印有锚机控制线路的原理图和故障设置点，安装有继电器、接触器动作指示灯，指示灯可以指示继电器、接触器的相应动作。可以很直观地看出锚机控制回路的工作过程。

3.锚机电气线路元器件区

面板上装有断路器、熔断器、接触器、热继电器和变压器等元器件，可直观的观测其动作情况。

4.电动机和主令控制器

锚机电动机采用三速鼠笼式异步电动机模拟。

主令控制器用于控制锚机的起锚抛锚操作。

5.故障开关箱

设有16个开关，可进行故障设置及模拟热继电器动作和过电流继电器动作。

6.实训桌

实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，形状似长方体，造型美观大方；设有两个大抽屉，分别用于放置工具及资料等。桌面用于安装电源控制屏，并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮和四个固定调节机构，便于移动和固定。

五、实训项目

1.熟悉常用低压电器的结构、原理

2.熟悉锚机控制电路原理图

3.船用主令控制器的使用

4.轮机员起锚抛锚操作训练

5.线路上常见故障排除



TRYCBK-05 船舶起货机电气控制技能实训装置

一、船舶起货机电气控制技能实训装置概述

本实训装置由电源控制面板、起货机控制线路铝面板、起货机控制线路铁面板、电动机和主令控制器、故障开关箱及实训桌等组成。本实训装置是为各航海职业院校船舶电气和轮机工程等专业、社会船舶造修单位、船员培训机构的教学及培训考核而研制的实训设备。它适用于课堂演示、轮机电气控制的操作及培训实习。

二、船舶起货机电气控制技能实训装置产品特点

1.将起货机控制电路的所有电气元件安装在面板表面，能够直接观察其动作状态；

2.面板上印有起货机控制原理图、故障点分布及指示灯；

3.采用工业级的船用主令控制器控制设备，以达到模拟现场操作的目的；

4.配有专业设故排故设备可模拟所有常见的电气故障，可避免直接接触强电，安全可靠。

三、船舶起货机电气控制技能实训装置技术性能

1.输入电源：AC380V±10%  50Hz

2.工作环境：温度-10℃～+40℃，相对湿度＜85%（25℃）海拔＜4000m

3.装置容量：＜1kVA

4.外型尺寸：1572mm×718mm×1522mm

四、装置组成和配置

1.电源控制面板（铝质面板）

(1)交流电源（带有漏电保护措施）取自市电。

(2)人身安全保护体系

电压型漏电保护器：对线路出现的漏电现象进行保护，使控制屏内的接触器跳闸，切断电源。

电流型漏电保护装置：控制屏内漏电流超过一定值，即自动切断电源，保护人身安全。

2.起货机电气线路图

面板上印有起货机控制线路的原理图和故障设置点，安装有起货机各个继电器、接触器的动作指示灯，指示灯可以指示继电器、接触器的相应动作。可直观地看出起货机控制回路的工作过程。

3.起货机电气线路元器件区

面板上装有断路器、熔断器、接触器、热继电器和变压器等元件，可直观的观测其动作情况。

4.电动机和主令控制器

起货机电动机采用三速鼠笼式异步电动机模拟；风机用于起货机的散热。

主令控制器用于控制起货机的升降操作。

5.故障开关箱

设有16个开关，用于故障设置和模拟热继电器动作和过电流继电器动作。

6.实训桌

实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，形状似长方体，造型美观大方；设有两个大抽屉，分别用于放置工具及资料等。桌面用于安装电源控制屏，并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮和四个固定调节机构，便于移动和固定。

五、       实训项目

1.熟悉常用低压电器的结构、原理

2.熟悉起货机控制电路原理图

3.船用主令控制器的使用

4.轮机员升降货物操作训练

5.线路上常见故障排除

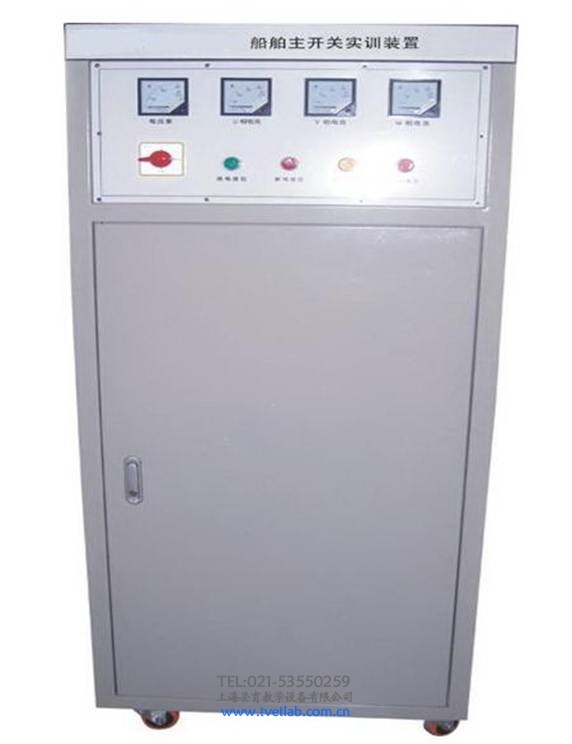

TRYCBK-06 船舶主开关实训装置

一、船舶主开关实训装置概述

本实训装置由电源控制开关、操作控制线路图铝面板、继路器控制线路铁面板、船用万能式空气继路器及自耦调压器等组成。本实训装置是为各航海职业院校的船舶电气和轮机工程等专业、社会船舶造修单位、船员培训机构的教学及培训考核而研制的。它适用于课堂演示、船舶主开关的操作及培训实习。

二、船舶主开关实训装置产品特点

1.面板上印有主开关控制电磁合闸原理图和脱扣示意图

2.配有电压表电流表来指示三相电压和电流

3.配有遥控分合闸按钮和分合闸指示灯

三、技术性能

1.输入电源：AC380V±10%  50Hz

2.工作环境：温度-10℃～+40℃，相对湿度＜85%（25℃），海拔＜4000m

3.装置容量：＜1.5kVA

4.外型尺寸：700mm×600mm×1700mm

四、装置组成和配置

1.电源开关

用带漏电保护的空气开关控制柜子的总电源，柜子顶部装有风扇，当柜内温度偏高时打开风扇，为控制柜散热。

2.操作电气线路图

面板上印有主回路控制线路电磁合闸原理图及脱扣示意图，可直观地看出DW95控制回路工作原理。

3.断路器控制线路测试仪表区

面板上装有一个电压表和一个波段开关用于指示三相电压，三个电流表用于指示三相电流，这些元器件都直接安装在面板表面。

面板上还装有工作指示灯、操作按钮，用于对断路器状态的指示和控制。

4.船用万能式空气断路器

采用DW95系列真实元件，符合实际现场操作训练。

5.自耦调压器

系统配有自耦调压器模拟电网电压的欠压失压，使断路器的保护装置动作。

五、实训项目

1.了解万能断路器的工作原理

2.船用万能断路器分合闸操作

3.船用万能断路器保护操作

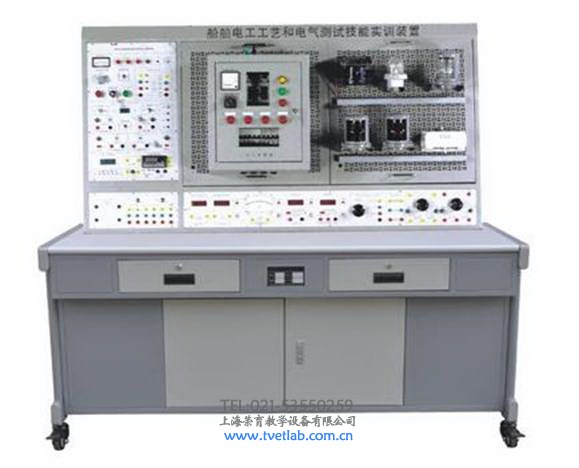

TRYCBK-07船舶电工工艺和电气测试技能实训装置

船舶电工工艺和电气测试技能实训装置”是根据中华人民共和国海事局《海船船员适任考试与评估大纲》对船员所要求的实操技能而研制的，可完成操作级轮机和定时人员规定的评估项目《船舶电工工艺和电气测试》的培训及技能评估，适合船舶类相关专业的实训教学，也可作为各培训机构、技能鉴定站（所）的技能考核、评估设备。该实训装置提供电源控制屏、交直流电源、仪器仪表、实训模块及元器件、工具等配置、配置齐全实训方便

一、船舶电工工艺和电气测试技能实训装置技术性能

1.输入电压：三相四线（或三相五线）～380V±10% 50HZ

2.工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m

3.装置容量：＜1.5kVA

二、船舶电工工艺和电气测试技能实训装置装置配备

1.交流电源

(1)提供三相固定380V交流电源，配备一台三相调压器（规格为1.5kVA，0～450V及单相0～250V连续可调），交流电源输出处设有过流保护装置，相间、线间过电流及直接短路均能自动保护。配有一只指针式交流电压表，通过转换开关切换可指示三相电网和三相调压输出。

(2)控制屏侧面设有一路三相四芯电源插座和两路固定交流220V多功能电源插座。

2.直流电源

(1)提供一路0～30V、1A可调稳压电源，具有软截止短路保护和自动恢复功能，设有电压输出指示。

(2)高压直流电源两路：提供220V、0.5A稳压电源及0～250V、3A连续可调稳压电源各一路，并设有电压输出指示。

(3)提供90Ω×2/1.3A及900Ω×2/0.41A瓷盘电阻各一组。

3.仪器仪表

(1)真有效值交流数字电压表一只：测量范围0～500V，量程自动判断、自动切换，精度0.5级，三位半数显。

(2)真有效值交流数字电流表一只：测量范围0～5A，量程自动判断、自动切换，精度0.5级，三位半数显，具有超量程报警、指示及切断总电源功能。

(3)直流数显电压表一只：测量范围0～600V，分200mV、2V、20V、200V、600V四档，直键开关切换，三位半数字显示，输入阻抗10MΩ，精度0.5级，具有超量程报警、指示及切断总电源等功能。

(4)直流数显毫安表一只：测量范围0～2000mA，分2mA、200mA、2000mA三档，直键开关切换,三位半数字显示,精度0.5级，具有超量程报警、指示及切断总电源等功能。

(5)功率、功率因数表一只：由一套微电脑，高速、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话的智能控制模式。为了提高测量范围和测试精度，将被测电压、电流瞬时值的取样信号经A/D变换，采用专用DSP计算有功功率、无功功率。功率的测量精度0.5级，电压、电流量程分别为450V、5A，可测量负载的有功功率、无功功率、功率因数及负载的性质；还可以贮存、记录15组功率和功率因数的测试结果数据，并可逐组查询。

(6)提供三刀双掷转换开关及三刀三掷转换开关各一只。

(7)提供能耗制动及反接制动专用电阻各一组。

4.实训组件及实训元器件

(1)网孔实操板

提供不锈钢网孔板一块，通过搭配元器件，学生可自行在网孔板上固定、安装、布局、走线和调试，能培养学生的动手能力和操作技能。

(2)实训元器件

包括时间继电器、热继电器、交流接触器、熔断器、断路器、带灯按钮、U形导轨、温度继电器、船用电缆等。

(3)实训组件

 提供安装有电阻、电容、二极管、三极管、晶闸管、场效应管、单结管等元件的线路板一块，

完成各个元器件参数的测试。

 配备一只带镜面式指针电流表和一只电流互感器。

(4)电磁制动器一台：用于对电磁制动器进行检测与间隙的调整。

(5)小型电气控制箱一个。

(6)焊接线路板所用元器件和万能线路板一套

(7)刷形转换开关一只：用于拆装训练

(8)万能焊接线路板及相关的元器件一套：用于焊接实训

(9)船用电缆连接专用附件一套

(10)船用灯具及开关一套：用于船用照明设备的维护及检修实训。

5.电机

(1)船用三相鼠笼式异步电机      一台

(2)直流他励电动机        一台

(3)  三相鼠笼式异步电动机  一台

三、实训项目

1.万用表的使用

2.电子元器件的检测

3.多用钳形电流表的使用、仪表符号的认识

4.交流电压表、电流表、功率表的使用

5.直流电压表、电流表的使用

6.便携式兆欧表的使用

7.交流继电器、热继电器、时间继电器等的拆装和组装

8.温度继电器、接触器的维护、参数调整

9.测量电磁制动器间隙的方法

10.电子线路板焊接

11.电机多种控制线路的安装（如星三角降压启动、正反转控制、能耗制动、反接制动等等）

12.电气控制箱的维护与保养

13.船用电机的维护和保养

14.直流电机的电刷与换向器的调整与维护

15.电缆的使用

16.船用照明设备的维护（船用灯具的检修）

17.船用基本照明线路的接线

18.船用电缆的选用、切割、端头连接

19.电缆绝缘故障的查找



TRYCBK-01 船舶电工技能实训装置

一、产品概述

  船舶电工（初级工）技能实训装置”是根据劳动部和原中国船舶工业总公司联合颁发的“中华人民共和国职业技能鉴定规范（考核大纲）”中对初级船舶电工的技能要求研制的。装置注重对知识点和技能的培训考核，可作为职业院校船舶类相关专业的实训教学设备，也可作为职业鉴定站（所）等相关机构的培训和技能鉴定。

二、产品特点

1.采用实训台和组件相结合的形式，灵活和方便，可完成初、中级要求的全部技能培训和考核

2.电源、仪表、控制器件、控制线路等功能模块结构清晰、功能明确、操作维护方便

3.提供多样式的典型船舶电气线路，学生可自已动手操作，完成典型的电气控制线路的布线、安装与调试，通过训练有效提高学生的动手操作技能与调试分析能力

三、 技术性能

1.输入电压：三相四线～380V±10%  50Hz

2.工作环境温度范围为：-5℃～+40℃  相对湿度＜85%（25℃）海拔＜4000m

3.装置容量：＜3kVA

四、实训台配备

（一）电源控制台

1.交流电源

提供三相～380V、单相～220V固定输出的交流主电源，通过一台变压器隔离提供220V、110V、24V的船舶常用交流控制电源，电源输出具有过流及短路保护功能，带仪表指示。

2.直流电源

提供24V及220V的直流电源，输出具有短路保护功能，带仪表指示。

3.仪表

提供交流电压表、交流电流表，直流电压表、直流电流表、频率表等。

（二）单元电路

提供照明配电设备控制系统、照明灯具及其电路、报警及呼叫控制系统、启动器类控制系统电气线路、锚机和系缆设备电气线路；各元器件分别装在不同的挂板上，结构清晰直观，方便实训。

（三）实训桌

实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，形状似长方体结构，造型美观大方；设有两个大抽屉，分别用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮和四个固定调节机构，便于移动和固定。

五、实训项目

1.照明配电设备控制系统电气线路

（1）照明配电箱系统

（2）正常照明系统

（3）应急照明系统

（4）低压照明系统

2.照明灯具及其电路

（1）荧光灯具及电路

（2）白炽灯具及电路

（3）防爆灯具及电路

（4）一灯双控典型电路

3.报警及呼叫控制系统电气线路

（1）轮机员安全报警系统

（2）机舱延伸报警系统

（3）冷库呼叫系统

（4）病员呼叫系统

4.启动器类控制系统电气线路

（1）直接启动控制电路

（2）正反转启动控制电路

（3）手动/自动启动控制电路

（4）自耦变压器降压启动控制电路

（5）星形/三角形启动控制电路



TRYBK-02 船舶电力拖动及电气控制技能实训装置

一、船舶电力拖动及电气控制技能实训装置技术性能

1.输入电源：三相四线（或三相五线）～380V±10%  50Hz

2.工作环境：温度-10℃～+40℃  相对湿度＜85%(25℃) 海拔＜4000m

3.装置容量：≤1.5kVA

4.重    量：300kg

二、船舶电力拖动及电气控制技能实训装置实训项目

1.船舶电力拖动部分

（1）他励直流电动机的起动和反转

（2）直流他励电动机的制动

（3）直流他励电动机的调速

（4）直流他励电动机的机械特性

（5）三相异步电动机的起动和与调速

（6）三相异步电动机的机械特性

（7）三相异步电动机的反转与制动

2.船舶电力拖动低压电气控制

（1）三相鼠笼异步电动机的全压起动控制

（2）三相鼠笼异步电动机的降压起动控制

（3）三相绕线转子异步电动机的起动控制

（4）三相异步电动机制动控制

（5）三相异步电动机调速控制

3.船舶甲板机械电力拖动控制

（1）锚机的电力拖动与控制

（2）锚机控制线路

（3）直流电动起货机控制线路

（4）交流电动起货机控制线路

（5）电动液压起货机控制线路



TRYCBK-03 船舶绞缆机电气控制技能实训装置

一、船舶绞缆机电气控制技能实训装置概 述

船舶绞缆机电气控制技能实训装置”是根据职业院校的船舶电气、船舶电气自动化、船舶机电及相关专业以及各职业鉴定站（所）等单位的船舶电气控制的实训教学、技能要求而研制的。该实训设备均采用工业中通用的电器，不仅可以用于课程演示、电气控制操作，还可以作为船舶电气维修方面的培训考核设备。

二、船舶绞缆机电气控制技能实训装置技术性能

1.输入电源：三相四线（或三相五线）～380V±10%  50Hz

2.工作境：温度-10℃～+40℃  相对湿度＜85%(25℃)  海拔＜4000m

3. 装置容量：＜1.5kVA

三、船舶绞缆机电气控制技能实训装置基本配置

本装置由电源控制部分、仪表测量部分、船舶绞缆机电气控制线路、交流三速异步电机、故障设置、排除箱、电源插座等组成。

1.电源控制部分

提供三相交流电源，带有漏电保护功能，并配有一只指针式交流电压表，指示三相电网的线电压。

2.仪表测量部分

提供交流电压表一只、交流电流表一只，用于控制线路测量。

3.船舶绞缆机电气控制线路

提供控制回路所需的按钮、交流接触器、热继电器、变压器、交流电磁阀、时间继电器等元器件。

4.故障设置、排除箱

由“故障设置区”、“故障排除区”、“故障指示区”组成，可任意设置故障，待故障排除后，故障指

示区可自动指示故障排除情况。

四、实训项目

1.熟悉舶常用低压电器的结构、原理

2.船舶绞缆机电气控制线路的分析、调试

3.船舶绞缆机电气控制线路的故障检测

4.船舶绞缆机电气控制线路的故障排除
